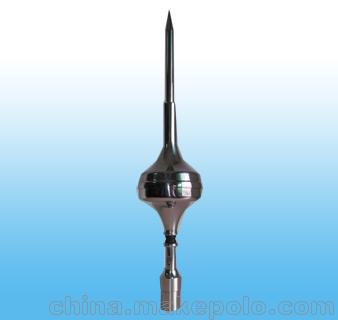

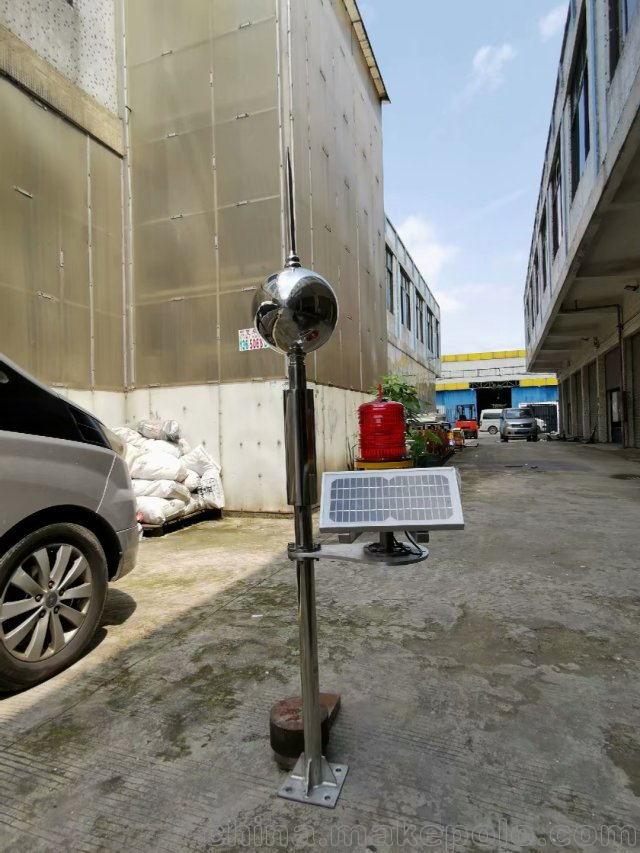

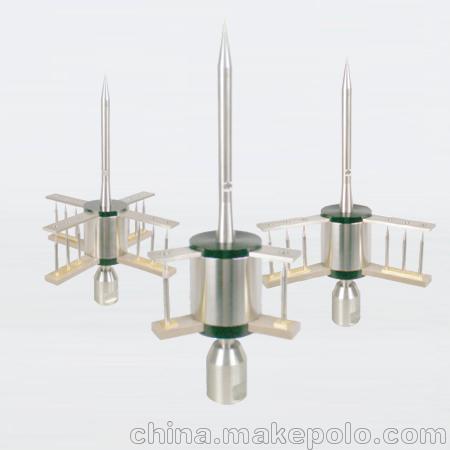

RESON新型提前放电避雷针
提前放电避雷针主要由激发器从自然界的电场中吸收并贮存能量,避雷针针尖与大地有良好的电气连接,处于等电位状态。每当雷闪发生前,电场强度会迅猛增大,激发器与针尖之间的电位差大致相当于雷云与大地之间的电位,它们之间的电压降迅速增加会造成尖端打火,并使尖端周围的空气离子化,形成尖端放电现象,从而产生一个早期的上升先导去引导,改变雷云的向下先导的走向,将落雷点精确的引到自身上来并迅速、安全地将雷电泄放到大地,避免了传统避雷针的“绕击”和“侧击”现象。
应用范围
雷晟提前放电避雷针适用于普通避雷针无法保护的各类建筑物、通信基站、气象台站、雷达站、石油气站等的直击雷防护。
产品特点:
●不锈新型材料,耐腐蚀,抗风能力强。
●免维护,无源。
●使用寿命长,安装简单。
●激发器从云层中获取能量,形成向上先导,主动引雷入地。
●与传统避雷针相比,在同等高度下,保护范围更大。
●接闪更有效,减少了雷击点落于被保护物的概率。
安装说明:
●按被保护建筑物的面积、高度、所在地雷暴日及地理环境校正系数、建筑物使用性质等选择避雷针,并确定避雷针立杆高度。
●安装时各部件间要连接可靠,安装完成后,各连接处或金属表面涂镀层有损伤处,应做好防锈处理。
●避雷针应通过引下线与女儿墙上的避雷带或地网连接,要求接地电阻值≤10Ω。在土壤电阻率高的地区,可适当放宽对接地电阻的要求。
●避雷针投入使用后,每年雷雨季节前应进行检查:各连接部位的连接是否牢固,引下线与接地系统连接是否可靠。
保护半径计算:
提前放电避雷针的保护半径与针尖相对于被保护物顶部的水平高度差(h)、上行抢先距离(△L)、避雷针型号、安装位置、以及所选的保护级别有关:
h≥5m时,
Rp= {h(2D-h)+ △L(2D+△L)}1/2
注:
Rp:被保护物水平面上的保护半径
D:滚球半径
第一类建筑物为30m;第二类建筑物为45m;第三类建筑物为60m
△L:上行抢先距离,△L=V(米/微秒)×△T(微秒)
V为先导传播速度,实验数据表明V=1米/微秒
△T为提前预放电时间,详见避雷针参数
附表:不同型号避雷针的对应保护半径表(m)
避雷针针尖高度h(m) | 2 | 3 | 5 | 7 | 10 | 15 | 30 |
第一类建筑物 |
RESON-L/ESE | 带圆弧盘、750 | 31 | 47 | 79 | 79 | 79 | 79 | 80 |
第二类建筑物 |
RESON-L/ESE | 带圆弧盘、750 | 39 | 58 | 97 | 98 | 99 | 101 | 102 |
第三类建筑物 |
RESON-L/ESE | 带圆弧盘、750 | 43 | 64 | 107 | 108 | 109 | 113 | 119 |
产品尺寸图/安装示意图:
避雷针的安装
一、避雷针安装方案的设计必须严格遵循《建筑物防雷设计规范》GB50057-94的强制性规定:
1、应根据建筑物的重要性、使用性质、发生雷电事故的可能性和后果确定建筑物的防雷类别
2、根据防雷类别和被保护面积选用一根或数根避雷针
3、引下线应与建筑物主钢筋电气连结,或按规定做多根引下线
4、引下线应装设断接卡,并在地面附近按规定做绝缘防护
5、接地体必须按规定敷设,并达到规定的接地电阻阻值
6、当用塔杆将避雷针升高时,塔杆的设计和安装必须具备足够的强度和高空抗风能力以及抗腐蚀能力
二、RESON-L系列避雷针与升高塔杆或安装基座的连接方式有:①Ф58法兰连接;②Ф78法兰连接;③G1″管螺纹连接;④G1 1/2″管螺纹连接。管螺纹连接均带M8X25的止松螺钉及螺母,管螺纹旋入后用止松螺钉锁住管螺纹,再用螺母反锁住止松螺针。
避雷针的运行和维护
避雷针投入使用后,应在每年雷雨季节前定期进行检查和维护,确保避雷针正常工作:
1、确保接地引线完好,焊接牢固可靠;避雷针电气连接部位,导通良好
2、各连接部位连接牢靠,不允许松动和锈蚀,否则应重新紧固和作防锈处理
3、定期对避雷针接地电阻进行测试,确保接地电阻符合要求
4、切忌在雷雨天气进行避雷针的安装、检修
名称 | 型号 | 规格 | 提前放电时间(μs) | 雷电通流 | 抗风强度(m/s) | 接闪针数 | 安装方式 | 螺纹规格 | 高度(mm) | 重量(kg) | 材质 |
量In(kA, 10/350μs) |
提前放电避雷针 | RESON-L/ESE | 带圆弧盘、750 | 60 | 400 | 40 | 1 | 直通(焊接) | Ф25 | 750 | 6 | 不锈新型材料 |
