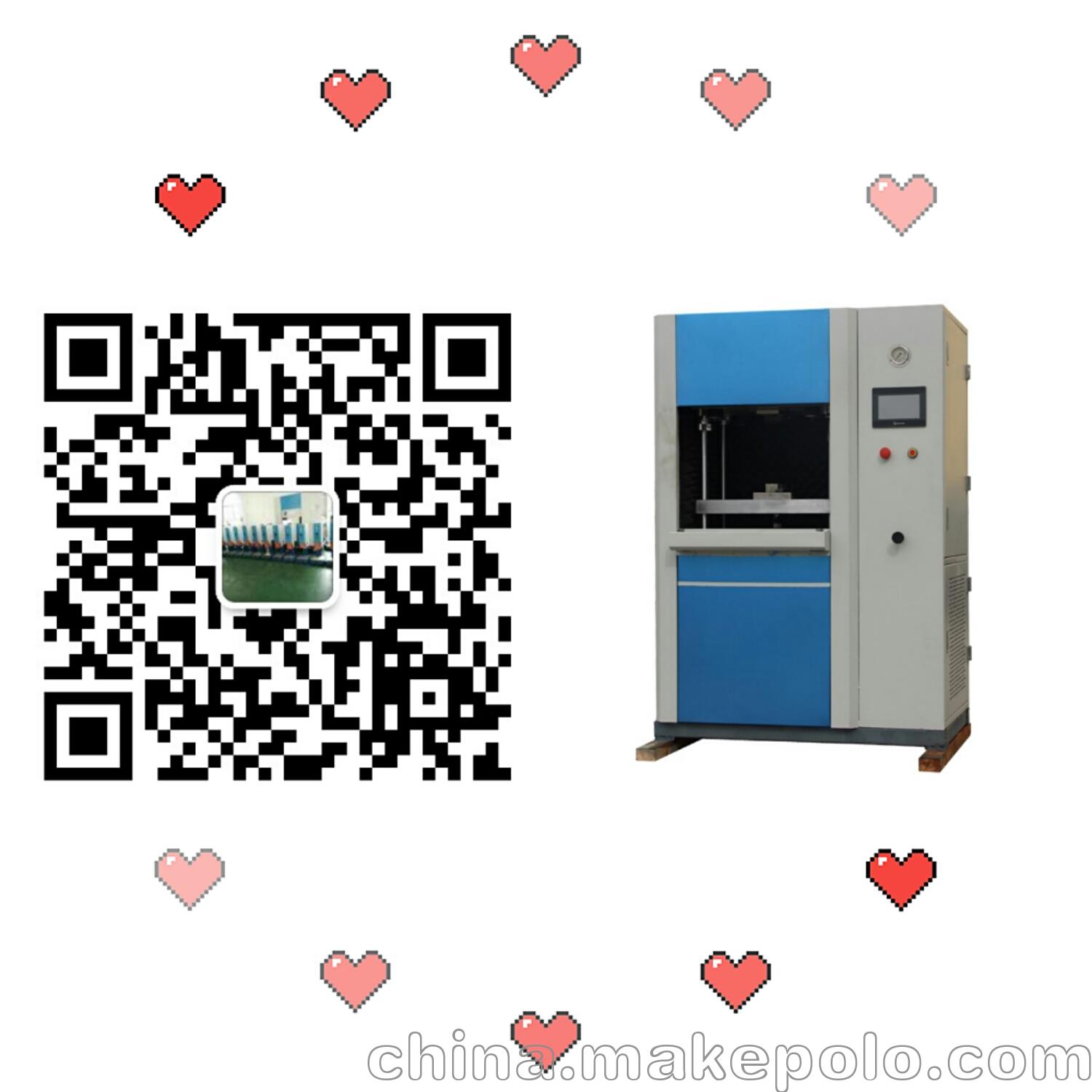

1.特殊设计的设备机架





设备机架的设计经过了有限元软件的分析优化，故而采用一定形状的钢材焊接制成。该机架具有足够的强度和刚度。除设备的电气控制，其他所有机械零件如台面、液压及气动元件等，都被安装在设备机架上。

由于振动摩擦焊接机工作时机架需承受一定的冲击，因此机架安装脚采用带橡皮缓冲并可调节高度的结构来保证机器正常工作并降低运行时的噪声。

为确保机架长时间的良好工作状况，机架除采用经有限元分析优化的设计外，还经过了机架加速度的测量和机架临界点的应力测试验证。

2.欣宇专利的振动头

欣宇专利的振动头的工作原理如下：由振动电源控制左右两边的电磁线圈产生交互式的磁力作用在振动头上。振动头中的弹性零件控制共振的特性，并保证振动过程中上模具原位绝对中心和抵消垂直焊接压力。

由于采用了独特的振动电源驱动并控制振动头的振动，欣宇的振动摩擦焊接设备实现了振动头振动频率与机械共振频率的一致性，从而可以获得更优的能量转化率。

3.工作台面

台面上预先放置下模具，待模具中放入焊接塑料工件后，由台面驱动系统上升台面与安装在振动头上的上模合模夹紧。在台面的两边安装有导向柱机构，使得工作台面只能垂直移动，并靠额外增加的重量限制它在振动摩擦焊接时的水平移动。此外，工作台面还可预装模具快速夹紧装置，以使用户在多品种生产时能够高效换模。

1.IC精密控制电路，自动过载保护系统；
2.采用数字码精控开关，1/100准确设定；
3.四点式平衡调节，简易调节焊头；
4.美国原装振动子，功率输出强大于同行；
5.空载、免载时均有谐振，无须调节焊头频率；
6.长方形立柱/圆柱可选，导向轴承，精密微调；
7.采用涡轮转动轻松调节机身行程，解决了常规机的调节弊端；
铝／钛合金变辐杆，音波强劲平稳；
8.自设焊模工场，采用美国航天7075、6064铝合金材质,经久耐用；
9.采用意大利、日本、美国、韩国、德国等各厂电子原件,性能卓越可靠。

10.采用最新技术电脑触摸屏（电脑精片，电脑线路板，电脑显示屏）焊接可达0.1毫秒误差之精准。

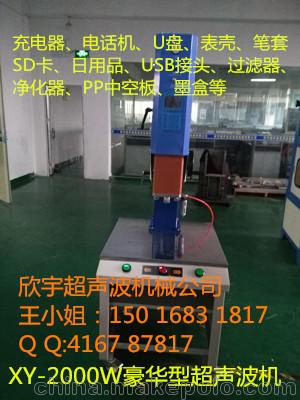

分体式超声波焊接机（电脑控制型），参数：

分体式超声波焊接机（电脑控制型）实例：
日用品业：粉盒、化妆镜、发梳、锁圈、保温杯、密封式容器、调味瓶、水管接头、提把、
瓶盖、食品容器、汽车灯罩、汽车水箱等。
玩具业：各式球类玩具、文具、水枪、塑料礼品、音乐玩具、及各式塑料玩具等。
电器业：电子钟、蒸气熨斗、吸尘器、电话、计算机键盘、电风扇、电池等。
汽车制造业：方向灯、照后镜、各类塑料成品等。
