PC/PPI电缆

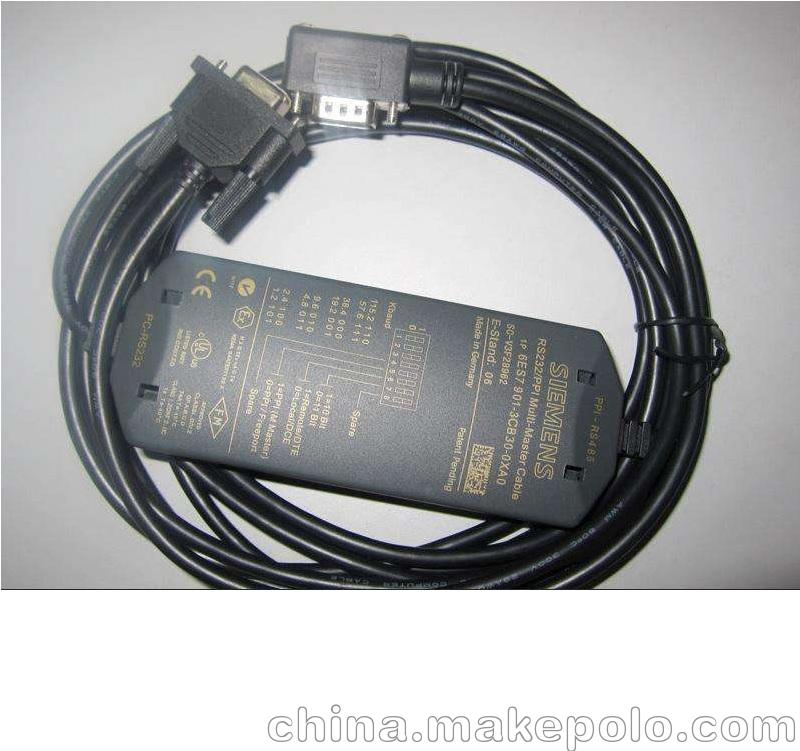

S7-200编程电缆，5米，光电隔离，内置RS232C/RS485转换，带RTS开关。用于S7-200与PC或DTE设备之间的连接，如打印机，条码阅读器等。 6ES7 901-3CB30-0XA0
总体特性
电源电压 14.4 to 28.8 VDC
24V电源的电流 50 mA RMS max.
方向改变：接收的RS232起始位边沿到发送的RS485起始位边沿 12.μs max.
方向改变：接收的RS232停止位边沿到发送的RS485停止位边沿 1.4（1.4×11/baud）=1.6ms @ 9600 baud
4μs max., RS-485 to RS-232,
1.2μs max., RS-232 to RS-485
隔离 500VDC
RS-485一侧的电气特性
共模电压范围 -7V to +12V, 1 second 3V RMS
接收器输入阻抗 5.4KΩ min
终端 10KΩ to +5V on B,PROFIBUS pin 3
10KΩ to GND on A,PROFIBUS pin 8
接收器阈值/灵敏度 +/- 0.2V, 60mV typ, hysteresis
发送器差分输出电压 2V min.@ RL=100Ω
1.5V min.@ RL=54Ω
RS-232一侧的电气特性
接收器输入阻抗 3Kωmin minimum
接收器阈值/灵敏度 0.8 V min.low,2.4V max,high,
0.5 V typical hysteresis
发送器输出电压。 +/- 5V min @ RL=3KΩ
编程：CPU 221/222/224/226/226XM
STEP 7-Micro/WIN32 V3.1编程软件可以对所有的CPU 221/222/224/226/226XM功能进行编程。同时也可以使用STEP 7-Micro/WIN16 V2.1软件包，但是它只支持对S7-21x同样具有的功能进行编程。
STEP 7-Micro/DOS不能对CPU 221/222/224/226/226XM编程。如果使用PG/PC的串口编程，则需要使用PC/PPI电缆。
如果使用STEP 7-Micro/WIN32 V3.1编程软件，则也可以通过SIMATIC CP 5511或CP 5611编程。在这种情况下，通讯速率可高达187.5kbit/s。
可以利用PC/PPI 电缆和自由口通讯功能把 S7-200 CPU 连接到许多和RS-232标准兼容的设备。有两种不同型号的 PC/PPI 电缆：
带有RS-232口的隔离型 PC/PPI 电缆，用5个DIP开关设置波特率和其它配置项 (见图7)。有关隔离型PC/PPI电缆的技术规范，请参阅附录A。
带有RS-232口的非隔离型 PC/PPI 电缆，用4个DIP开关设置波特率。 有关非隔离型PC/PPI电缆的技术规范，请参阅S7-200 可编程控制器系统手册。
订货号：6ES7901-3CB30-0XA0(串口）

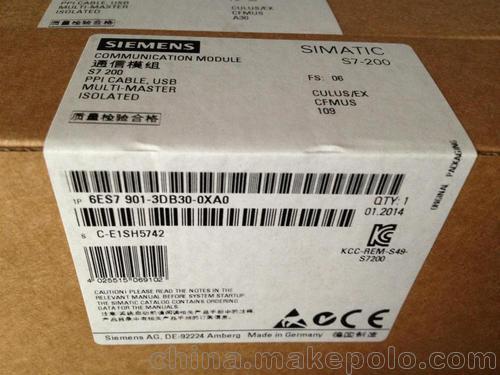

6ES7901-3DB30-0XA0(USB)
