供应直线导轨HGW55CA东莞南城上银滑块法兰式重负荷原装进口
东莞市万捷传动科技有限公司
中国 东莞
产品属性
图文详情
品牌推荐
品牌
HIWIN/上银
型号
HGW55CA
运动类型
滑动导轨
压力类型
动压导轨
工作性质
主运动导轨
运动轨迹
直线运动导轨
轴心类型
单轴心导轨
材质
合金钢
额定静载荷
滑轨长度
44mm
银是由台湾大银微系统股份有限公司生产。 源自Hi-Tech Winner的缩写，用意是With us, you are a hi-tech winner。 意即客户使用HIWIN的线性传动产品而创新价值、增强竞争力，成为市场赢家；当然也有自我期许成为创新科技的赢家。 HIWIN在中国、美国、日本及欧体等具有工业基础的34个国家，完成商标注册登记，并且持续推广运用，如今HIWIN已是世界知名品牌之一。
线性滑轨为一种滚动导引，借由钢珠在滑块与滑轨之间作无限滚动循环，负载平台能沿着滑轨轻易地以高精度作线性运动。与传统的滑动导引相较，滚动导引的摩擦系数可降低至原来的1/50，由于起动的摩擦力大大减少，相对的较少无效运动发生，故能轻易达到μm级进给及定位。再加上滑块与滑轨间的束制单元设计，使得线性滑轨可同时承受上下左右等各方向的负荷，上述陈列特点并非传统滑动导引所能比拟，因此机台若能配合滚珠螺杆，使用线性滑轨作导引，必能大幅提高设备精度与机械效能。
使用线性滑轨作为线性导引时，由于线性滑轨的摩擦方式为滚动摩擦，不仅摩擦系数降低至滑动导引的1/50，动摩擦力与静摩擦力的差距亦变得很小。因此当床台运行时，不会有打滑的现象发生，可达到μm级的定位精度。
传统的滑动导引，无可避免的会因油膜逆流作用造成平台运动精度不良，且因运动时润滑不充份，导致运行轨道接触面的磨损，严重影响精度。而滚动导引的磨耗非常小，故机台能长时间维持精度。
由于线性滑轨移动时，只需较小动力便能让床台运行，尤其是在床台的工作方式为经常性往返运行时，更能明显降低机台电力损耗量。且因其摩擦产生的热较小，可适用於高速运行。
由于线性滑轨特殊的束制结构设计，可同时承受上、下、左、右方向的负荷，不像滑动导引在平行接触面方向可承受的侧向负荷较轻，易造成机台运行精度不良。
组装时只要铣削或研磨床台上滑轨之装配面，并依建议之步骤将滑轨、滑块分别以特定扭力固定於机台上，即能重现加工时的高精密度。传统的滑动导引，则须对运行轨道加以铲花，既费事又费时，且一旦机台精度不良，又必需再铲花一次。线性滑轨具有互换性，可分别更换滑块或滑轨甚至是线性滑轨组，机台即可重新获得高精密度的导引。
滑动导引若润滑不足，将会造成接触面金属直接摩擦损耗床台，而滑动导引要润滑充足并不容易，需要在床台适当的位置钻孔供油。线性滑轨则已在滑块上装置油嘴，可直接以注油
打入油脂，亦可换上专用油管接头连接供油油管，以自动供油机润滑。
◆HG系列：磨床、铣床、车床、钻床、综合加工机、放电加工机、搪床、线切割机、精密量测仪器、木工机器、搬运机器、运送装置。
◆EG系列：产业自动化机器、半导体机械、雷射雕刻机、包装机器。
◆MGN/MGW系列：印表机、机器手臂、电子仪器设备、半导体设备。
◆RG系列：CNC加工机、重切屑加工机、CNC磨床、射出成型机、放电加工机、线切割机、大型龙门机床。
◆Q1系列：适用于高速、静音与低发尘需求的电子产业。
中国经济持续快速的增长，为直线导轨产品提供了巨大的市场空间，中国市场强烈的诱惑力，使得世界都把目光聚焦于中国市场，在改革开放短短的几十年，中国直线导轨制造业所形成的庞大生产能力让世界刮目相看。随着中国电力工业、数据通信业、城市轨道交通业、汽车业以及造船等行业规模的不断扩大，对直线导轨的需求也将迅速增长，未来直线导轨行业还有巨大的发展潜力。?台湾上银导轨——东莞总经销。（市场低价,备货齐，发货快）
高组装系列：HGH-CA /HA、HGW-CA/HA 规格大小：15～65；低组装系列：EGH-SA/CA、EGW-SA/CA 规格大小：15～30
微型系列：MGN-C/H、MGW-C/H 规格大小：7～15

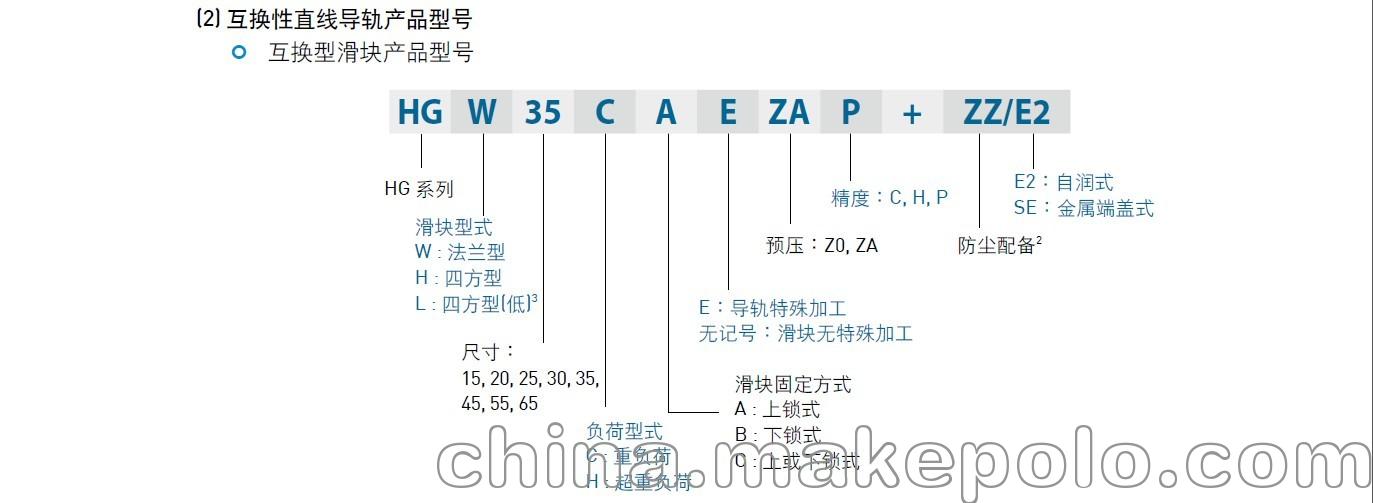

* 高组装方形型号：HGH15CA HGH20CA HGH20HA HGH25CA HGH25HA HGH30CA HGH30HA HGH35CA HGH35HA HGH45CA HGH45HA HGH55CA HGH55HA HGH65CA HGH65HA

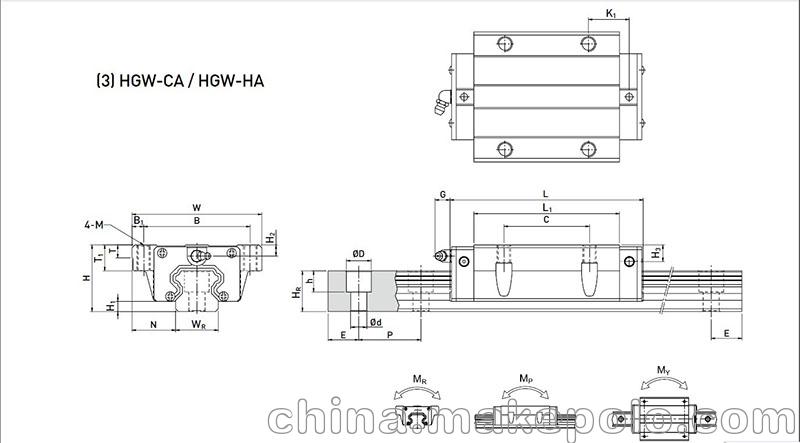

* 高组装法兰形型号：HGW15CA HGW20CA HGW20HA HGW25CA HGW25HA HGW30CA HGW30HA HGW35CA HGW35HA HGW45CA HGW45HA HGW55CA HGW55HA HGW65CA HGW65HA
* 高组装法兰形下锁式型号：HGW15CB HGW20CB HGW20HB HGW25CB HGW25HB HGW30CB HGW30HB HGW35CB HGW35HB HGW45CB HGW45HB HGW55CB HGW55HB HGW65CB HGW65HB
* 高组装法兰形上下锁式型号：HGW15CC HGW20CC HGW20HC HGW25CC HGW25HC HGW30CC HGW30HC HGW35CC HGW35HC HGW45CC HGW45HC
线性滑轨为一种滚动导引，借由钢珠在滑块与滑轨之间作无限滚动循环，负载平台能沿着滑轨轻易地以高精度作线性运动。与传统的滑动导引相较，滚动导引的摩擦系数可降低至原来的1/50，由于起动的摩擦力大大减少，相对的较少无效运动发生，故能轻易达到μm级进给及定位。再加上滑块与滑轨间的束制单元设计，使得线性滑轨可同时承受上下左右等各方向的负荷，上述陈列特点并非传统滑动导引所能比拟，因此机台若能配合滚珠螺杆，使用线性滑轨作导引，必能大幅提高设备精度与机械效能。
使用线性滑轨作为线性导引时，由于线性滑轨的摩擦方式为滚动摩擦，不仅摩擦系数降低至滑动导引的1/50，动摩擦力与静摩擦力的差距亦变得很小。因此当床台运行时，不会有打滑的现象发生，可达到μm级的定位精度。
传统的滑动导引，无可避免的会因油膜逆流作用造成平台运动精度不良，且因运动时润滑不充份，导致运行轨道接触面的磨损，严重影响精度。而滚动导引的磨耗非常小，故机台能长时间维持精度。
由于线性滑轨移动时，只需较小动力便能让床台运行，尤其是在床台的工作方式为经常性往返运行时，更能明显降低机台电力损耗量。且因其摩擦产生的热较小，可适用於高速运行。
由于线性滑轨特殊的束制结构设计，可同时承受上、下、左、右方向的负荷，不像滑动导引在平行接触面方向可承受的侧向负荷较轻，易造成机台运行精度不良。
组装时只要铣削或研磨床台上滑轨之装配面，并依建议之步骤将滑轨、滑块分别以特定扭力固定於机台上，即能重现加工时的高精密度。传统的滑动导引，则须对运行轨道加以铲花，既费事又费时，且一旦机台精度不良，又必需再铲花一次。线性滑轨具有互换性，可分别更换滑块或滑轨甚至是线性滑轨组，机台即可重新获得高精密度的导引。
滑动导引若润滑不足，将会造成接触面金属直接摩擦损耗床台，而滑动导引要润滑充足并不容易，需要在床台适当的位置钻孔供油。线性滑轨则已在滑块上装置油嘴，可直接以注油
打入油脂，亦可换上专用油管接头连接供油油管，以自动供油机润滑。
◆HG系列：磨床、铣床、车床、钻床、综合加工机、放电加工机、搪床、线切割机、精密量测仪器、木工机器、搬运机器、运送装置。
◆EG系列：产业自动化机器、半导体机械、雷射雕刻机、包装机器。
◆MGN/MGW系列：印表机、机器手臂、电子仪器设备、半导体设备。
◆RG系列：CNC加工机、重切屑加工机、CNC磨床、射出成型机、放电加工机、线切割机、大型龙门机床。
◆Q1系列：适用于高速、静音与低发尘需求的电子产业。
中国经济持续快速的增长，为直线导轨产品提供了巨大的市场空间，中国市场强烈的诱惑力，使得世界都把目光聚焦于中国市场，在改革开放短短的几十年，中国直线导轨制造业所形成的庞大生产能力让世界刮目相看。随着中国电力工业、数据通信业、城市轨道交通业、汽车业以及造船等行业规模的不断扩大，对直线导轨的需求也将迅速增长，未来直线导轨行业还有巨大的发展潜力。?台湾上银导轨——东莞总经销。（市场低价,备货齐，发货快）
高组装系列：HGH-CA /HA、HGW-CA/HA 规格大小：15～65；低组装系列：EGH-SA/CA、EGW-SA/CA 规格大小：15～30
微型系列：MGN-C/H、MGW-C/H 规格大小：7～15
* 高组装方形型号：HGH15CA HGH20CA HGH20HA HGH25CA HGH25HA HGH30CA HGH30HA HGH35CA HGH35HA HGH45CA HGH45HA HGH55CA HGH55HA HGH65CA HGH65HA
* 高组装法兰形型号：HGW15CA HGW20CA HGW20HA HGW25CA HGW25HA HGW30CA HGW30HA HGW35CA HGW35HA HGW45CA HGW45HA HGW55CA HGW55HA HGW65CA HGW65HA
* 高组装法兰形下锁式型号：HGW15CB HGW20CB HGW20HB HGW25CB HGW25HB HGW30CB HGW30HB HGW35CB HGW35HB HGW45CB HGW45HB HGW55CB HGW55HB HGW65CB HGW65HB
* 高组装法兰形上下锁式型号：HGW15CC HGW20CC HGW20HC HGW25CC HGW25HC HGW30CC HGW30HC HGW35CC HGW35HC HGW45CC HGW45HC
