超声波明渠流量计

产品概述

超声波明渠流量计，利用超声波探头非接触测量方式测出渠道水位值，再通过水位-流量换算法计算出流量。

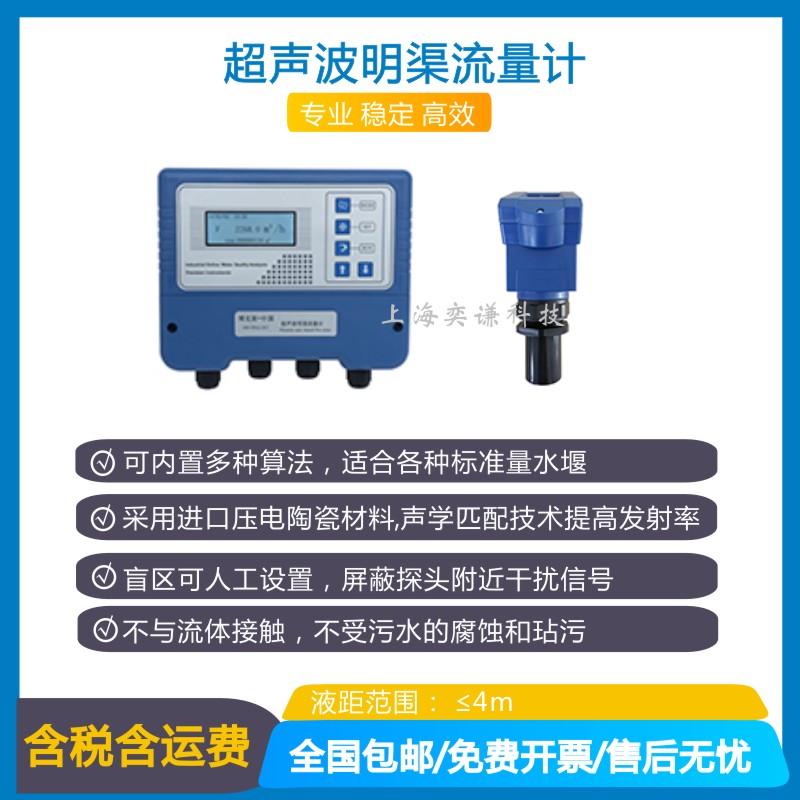

超声波明渠流量计S04型，由测液位的超声波探头，流量计算变送器组成。超声波明渠流量仪与巴歇尔槽配合使用，利用超声波在空气中的传播规律来测量液位高度，并不断把液位信息传输给主机，主机通过运算系统，自动测出瞬时流量和累计流量并存储。

本仪器与流体不接触即可完成流量检测，并具有完善的液位测量功能，控制功能，数据传输功能和人机交流功能。

工作原理

    超声回波技术，通过测量流量槽（堰）液位高度，再经过仪器内部的微处理器运算得到流量。由于是非接触测量，能在较恶劣的环境中应用。超声波传感器在微机控制下，发射和接受超声波，根据hb=ct/2计算出超声波传感器距被测液面的距离hb，从而得到液位高度ha；再根据流量计算公式得到液体流量。

技术参数

物理性能：

材    质： 变送器：ABS；传感器：ABS

过程连接： G2管螺纹

安装方式： 支架安装、法兰安装

线缆长度： 10米（可延长）

环境性能：

防护等级： 变送器：IP65；传感器：IP65

工作温度： 变送器：-20～55℃；传感器：0～60℃

环境湿度： 相对湿度≤85%

产品特点

1）可内置多种算法，适合各种标准量水堰；

2）采用进口压电陶瓷材料，声学匹配技术提高发射率；

3）盲区可人工设置，屏蔽探头附近干扰信号；

4）不与流体接触，不受污水的腐蚀和沾污；

5）4-20mA变送输出，继电器高、低位报警控制输出，RS485通信输出等各种变量输出，系统智能控制。

应用领域

适用于水库、河流、水利工程、城市供水、污水处理、农田灌溉、水政水资源等明渠的进水渠、出水渠流量测量。
