品牌

ACE

型号

J300

类型

回转/转塔车床

用途

通用

控制形式

数控

动力类型

电动

精密程度

高精度

自动程度

自动

布局形式

卧式

主轴转速级数

无级

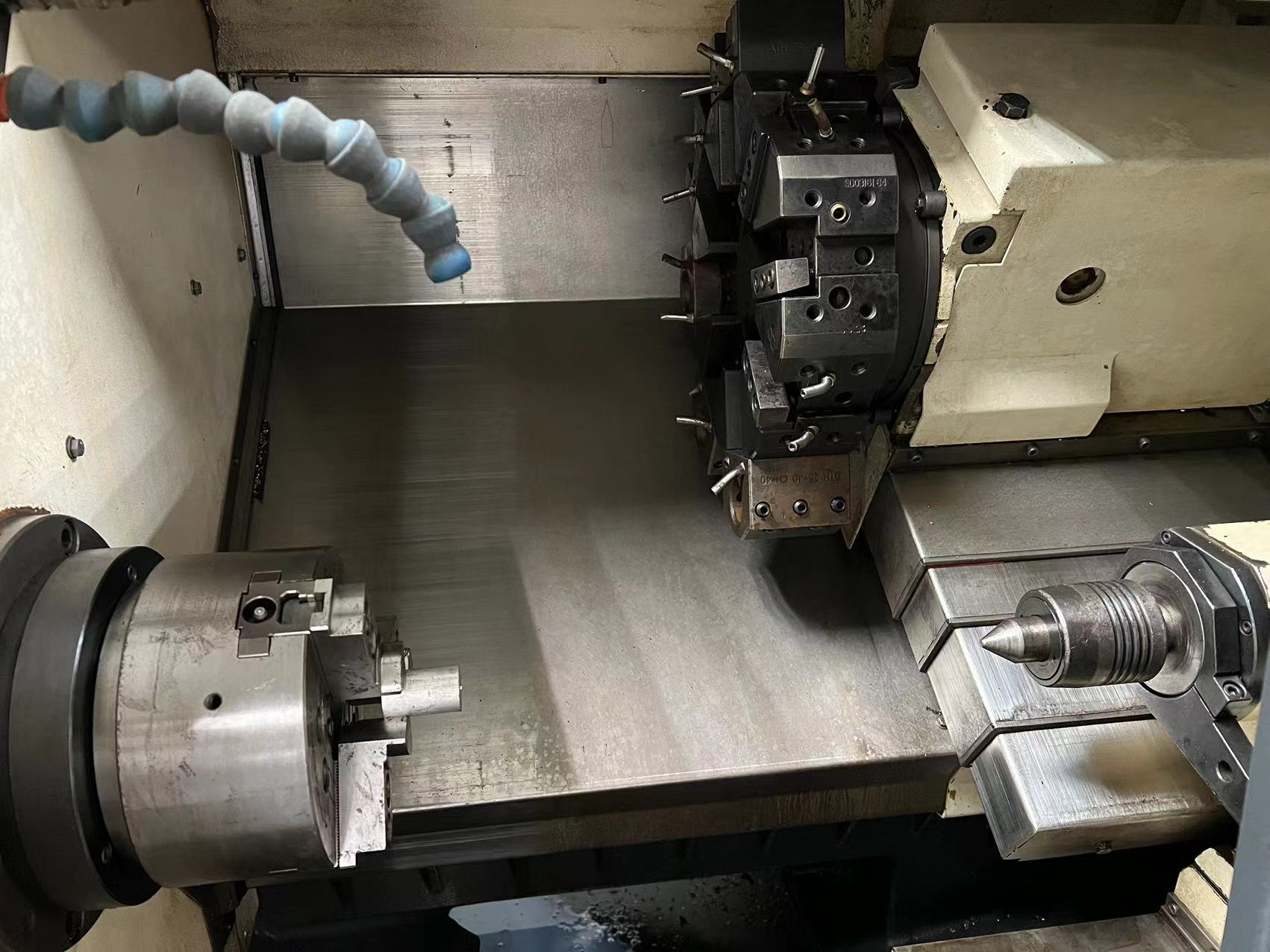

ACE（印帅 ）斜床身数控车床

型号：J300

整机进口

Catalog

附件一: 供货范围

Accessories one: Goods supply scope

1. 主机标准配置

Mainly standard equipment

1) FANUC 0i- TF 控制系统

FANUC 0i- TF control system 　　YES

2) 主轴转速 5,000 RPM , 主轴电机 7.5 / 5.5KW

Maximum Spindle speed 5,000 RPM, YES

Spindle Motor Rated Power 7.5 / 5.5 KW YES

3) 冷却系统

Coolant system YES

4) 润滑系统

Lubrication system YES

5) 液压系统

Hydraulic system YES

6) 冷却液箱

AC Unit for Electricals YES

7) 全封闭防护罩

Complete Metal Enclosure 　YES

8) 工作灯

Built-in lighting system 　YES

9) 主轴转速

Spindle Speed Display 　YES

10) 主轴负载

Spindle Load Meter 　YES

11) 主轴倍率

Spindle Speed Percentage 　YES

12) 信号灯

End of Cycle 　YES

13) 脚踏开关

Foot Switch 　YES

14) 液压卡盘　

　　Hydraulic Chuck 　YES　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

15) 液压尾架

Hydraulic tailstock 　　YES

2. 控制器标准功能

Controller standard features

FANUC 0i-TF 控制系统

FANUC 0i- TF Control system

3. 机械规格

Description 描述

CAPACITY

性能

Size

CAPACITY

性能

BETWEEN CENTRE LENGTH中心距

mm

300

MAXIMUM MACHINING DIA最大加工直径

mm

250

MAXIMUM TURNING LENGTH最大切削长度

mm

300（不含卡盘）

SWING OVER BED 床身上回转直径

mm

450

SWING OVER CARRIAGE 刀架上的回转直径

mm

225

STANDARD CHUCK SIZE标准卡盘尺寸

mm

165

STANDARD CHUCKING CYLINDER标准液压油缸

SYH-1246

CNC SYSTEM

CNC SYSTEM系统

Fanuc 0i TF

SPINDLE

主轴

SPINDLE TYPE主轴型号

Cartridge 套筒式

SPINDLE NOSE主轴头

A2-5

SPINDLE BORE主轴通孔直径

mm

47

STANDARD BAR CAPACITY标准棒料直径

mm

25

FRONT BEARING BORE前轴承孔

mm

80

STD SPINDLE SPEED标准主轴转速

rpm

5000

POWER

动力

SPINDLE MOTOR POWER CONTINUOUS

主轴电机额定功率(连续运转额定)

kw

5.5

SPINDLE MOTOR POWER INTERMITTENT (15 MIN)主轴电机额定功率（15分钟运转额定）

kw

7.5

FULL POWER RANGE功率范围

rpm

1333-4500

SPINDLE MOTOR MODEL主轴马达型号

Fanuc; 6I

TOOLING

刀具

TURRET刀塔

BTP-80

NUMBER OF TOOLS MAX最多装夹刀具数量

把

8

NUMBER OF STATIONS工位数

位

8

A/F OF TURRET DISC多边形刀盘直径

mm

280

MAXIMUM BORING BAR DIA.最大镗杆直径

mm

40

OD TURNING TOOL SIZE刀具横截面

mm x mm

25 x 25

X-AXIS

Axes Motor Model驱动轴马达型号

Fanuc; Beta 8is

X-AXIS-GUIDEWAYS X轴导轨

LM Guideways线轨

X-AXIS STROKE X轴行程

mm

130

X-AXIS RAPID RATE X轴快速移动速度

m/min

36

X-BALL SCREW DIAANDPITCH X轴滚珠丝杆直径和间距

mm x mm

32 x 10

X-MOTOR TORQUE X轴马达的扭矩

N.m

7

Z-AXIS

Axes Motor Model坐标轴马达型号

Fanuc; Beta 8is

Z-AXIS-GUIDEWAYS Z轴导轨

LM Guideways线轨

Z-AXIS STROKE Z轴行程

mm

300

Z-AXIS RAPID RATE Z轴快速移动速度

m/min

36

Z-BALL SCREW DIA AND PITCH Z轴滚珠丝杆直径和间距

mm x mm

32 x 10

Z-MOTOR TORQUE Z轴马达的扭矩

N.m

7

Tailstock

尾架

TAILSTOCK QUILL TRAVEL尾架套筒行程

mm

100

TAILSTOCK BASE TRAVEL尾架底座行程

mm

135

TAILSTOCK THRUST (MAX) 尾架的最大推力

kgf

300 @12 kg/cm2

TAILSTOCK QUILL DIA. 尾架套筒直径

mm

80

QUILL TAPER 套筒内锥孔

MT-4

TAILSTOCK CENTRE TYPE尾架顶尖型号

Add On 嵌入式

MISC.

COOLANT TANK CAPACITY冷却箱的容量

L

110

SYSTEM PRESSURE (MAX)系统最大压力

kg / cm2

30

HYDRAULIC PUMP CAPACITY液压泵系统的容量

L

12

POWER PACK TANK CAPACITY动力机箱容量

L

45

OVERALL MACHINE DIMENSIONS机床总尺寸

mm

1800 X 1750 X 1750

OVERALL MACHINE WEIGHT机床总重量

kg

~ 3500

JobberXL Standard tooling package offered with the machine with 8 station turret Super JobberXL 标准配备8工位刀塔
1.	OD tool holder clamping blocks (for size 25x25mm shank) 外径刀具横截面（25x25mm）	8个.
2.	Boring bar holders (Bore size Ø40 mm) 镗杆夹（钻孔尺寸Ø40 mm）	4 个.
3.	Sleeves for boring bar holders (consisting of Ø32, Ø25, Ø20, Ø16, Ø12, Ø10 and Ø8 mm - 1 No. each) 镗杆变径套尺寸（Ø32, Ø25, Ø20, Ø16, Ø12, Ø10 and Ø8 mm各一个）	1 套
4.	`C'- Holder for facing tool (for size 25x25mm shank) `C'型轴向刀夹（25x25mm）	2 个.
5.	Sleeves for taper shank drills 钻杆变径套尺寸(Consisting of Ø40/MT-3, Ø40/MT-2 and Ø40/MT-1: 1 No. each)	1 套
