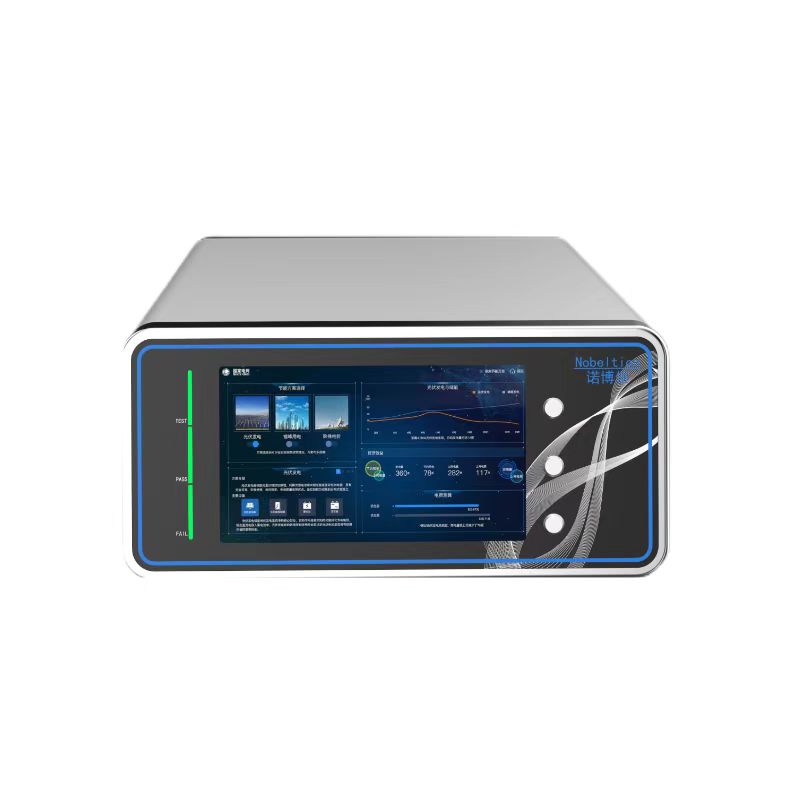

安规综合分析仪 NBX24系列
产品简介
安规分析仪采用触控屏设计，操作简便，显示直观；功能电路高度集成，实现模块化和故障自我诊断功能，售后便捷；该产品功能完备，精度业内zui高，更符合标准和法规要求；测试数据本机存储，可通过WiFi通讯和手机APP导出。由于测试运行功率、低压启动和动态泄漏等项目时，被测品需要不同的电压运行中测试，所以通常需要配置诺博信公司变频电源配合测试。诺博信公司安规分析仪还内置主流变频电源的通讯协议，用户也可以直接使用已有其他电源。
产品优势
(1) 功能齐全：可根据需求自行选择。
(2) 高精度：安规项目测试精度1%，功率类测试精度0.2%；
(3) 速度快：切换速度小于0.1S，具有并行测试功能（标配：接地+耐压，其他可选配）。
(4) 宽量程：绝缘电阻测试电压3000V（可选6000V），测试范围达100GΩ；
(5) 更合规：耐压容量125VA（5KV/25mA）或500VA（5KV/100mA）；泄漏电流内置6种人体网络；
(6) du创实用功能：双键模式启动，可快捷切换测试组；支持输出电压缓升功能，满足灯具或开关电源等特殊测试需求。
(7) 信息化：测试数据本机存储，可实时导出；直接连接条码扫描仪，具备远程升级和远程诊断功能。
(8) 更安全：全面的保护功能；
(9) 易操作使用：索引式设置界面，使用便捷；帮助信息丰富，方便培训上岗；具备管理员和测试员两种模式；采用纠错式接插件，无需安装调试。
(10) 易维护：排故简单快捷，解决售后难题；故障自诊功能。
规格选型：
型号/功能 | 交流耐压 测试 | 直流耐压 测试 | 绝缘电阻测试 | 接地电阻 测试 | 泄漏电流测试 | 功率 测试 | 低压启动测试 | 并行测试 | 内置电源 |
NBX2436H 台式三合一 | 5KV/100mA | 6KV/10mA | 3KV/100GΩ | 无 | 无 | 无 | 无 | 无 | 无 |
NBX2438H 台式四合一 | 5KV/100mA | 6KV/10mA | 3KV/100GΩ | 32A/600mΩ | 无 | 无 | 无 | 无 | 无 |
NBX2440H 台式五合一 | 5KV/25mA | 无 | 3KV/100GΩ | 32A/600mΩ | 300V/12mA | 300V/30A | 有 | 无 | 无 |
NBX2480H 台式八合一 | 5KV/100mA | 6KV/10mA | 3KV/100GΩ | 32A/600mΩ | 300V/12mA | 300V/30A | 有 | 标配： 接地+耐压 | 无 |
技术参数：
产品名称 | 安规综合分析仪 | ||||||
产品型号 | NBX24系列 | ||||||
项目 | 技术技标 | 范围 | 分辨率 | 精度 | |||
交流耐压测试 | 输出电压 | 300~5000VAC | 1V | ±(1%示数+5V) | |||
输出频率 | 50/60Hz |
|
| ||||
击穿电流 | 0~25.00mA或0~100.00mA（短时间200mA峰值） | 0.001mA/0.01mA | ±(1% + 0.002mA) | ||||
缓升时间 | 0～999.9s | 0.1s | ±(1% + 0.1s) | ||||
缓降时间 | 0～999.9s | 0.1s | ±(1% + 0.1s) | ||||
测试时间 | 0.5～999.9s | 0.1s | ±(1% + 0.1s) | ||||
电流补偿 | 0～24.999 mA或0～99.999 mA | 0.001mA/0.01mA |
| ||||
电弧侦测 | 0～25 mA或0～100.00mA | 0.01mA | ±5% | ||||
直流耐压测试 | 输出电压 | 300~6000VDC | 1V | ±(1%示数+5V) | |||
击穿电流 | 0～9.999mA | 0.001mA | ±(1% + 0.002mA) | ||||
缓升时间 | 0～999.9s | 0.1s | ±(1% + 0.1s) | ||||
缓降时间 | 0～999.9s | 0.1s | ±(1% + 0.1s) | ||||
测试时间 | 0.5～999.9s | 0.1s | ±(1% + 0.1s) | ||||
绝缘电阻测试 | 输出电压 | 300~3000V | 1V | ±(1%示数+5V) | |||
绝缘电阻 | 0.5M~100GΩ | 0.01M/0.1M/1M/10M/100M/1G | 0.60M~9.99M ±(1%示数+0.03M) 10.0MΩ~99.9MΩ ±(3%示数+0.3M) 100MΩ~9999MΩ ±(5%示数+3M) 10.0GΩ~100GΩ ±(15%示数+ 0.8G) | ||||
缓升时间 | 0～999.9s | 0.1s | ±(1% + 0.1s) | ||||
缓降时间 | 0～999.9s | 0.1s | ±(1% + 0.1s) | ||||
测试时间 | 0.5～999.9s | 0.1s | ±(1% + 0.1s) | ||||
延迟时间 | 0～999.9s | 0.1s | ±(1% + 0.1s) | ||||
接地电阻测试 | 输出电流 | 1.0～32.0A（选配42A） | 0.1A | ±(1%示数+0.2A) | |||
输出频率 | 50/60Hz |
|
| ||||
接地电阻 | 10～600.0mΩ（电压不超12V） | 0.1 mΩ | ±(1%示数+2.0mΩ) | ||||
电阻补偿 | 0～600.0mΩ | 0.1 mΩ | ±(1%示数+2.0mΩ) | ||||
测试时间 | 0.5～999.9s | 0.1s | ±(1% + 0.1s) | ||||
泄漏电流测试 | 输出电压 | 30.0～300.0V | 0.1V | ±(0.2%示数+0.5V) | |||
输出电流 | 16.000A | 0.001A | ±(0.2% + 0.01A) | ||||
泄漏电流 | 0.0050～12.000mA | 0.0001/0.001 mA | ±(1% + 3uA) | ||||
测试时间 | 1.0～999.9s | 0.1s | ±(1% + 0.1s) | ||||
人体网络 | 6种 |
|
| ||||
电流补偿 | 0.0050～12.000mA | 0.0001/0.001 mA | ±(1% + 3uA) | ||||
功率 测试 | 电压 | 30.0～300.0V | 0.1V | ±(0.2%示数+0.5V) | |||
电流 | 30.000A | 0.001A | ±(0.2% + 0.01A) | ||||
功率 | 9KW或3KW或5-6KW或10K（由内置电源决定） | 0.1W/1W | ±(0.3% + 4.0W) | ||||
测试时间 | 0.5～999.9s | 0.1s | ±(1% + 0.1s) | ||||
低压启动测试 | 电压 | 30.0～300.0V | 0.1V | ±(0.2%示数+0.5V) | |||
电流 | 30.000A | 0.001A | ±(0.2% + 0.01A) | ||||
功率 | 9KW或3KW或5KW或10K（由内置电源决定） | 0.1W/1W | ±(0.3% + 4.0W) | ||||
测试时间 | 0.5～999.9s | 0.1s | ±(1% + 0.1s) | ||||
并行 测试 | 标配 | 接地+耐压 | |||||
选配 | 接地+功率，耐压+功率，接地+耐压+功率 | ||||||
供电 种类 | 内置电源 | 根据规格选配 | |||||
外置电源 | 选配 | ||||||
控制与接口 | PLC开关量 | 合格、不合格、测试中 | |||||
RS232 | 标配 | ||||||
WiFi功能 | 标配 | ||||||
USB | 无 | ||||||
LAN网口 | 无 | ||||||
随机 附件 | 名称 | 单位 | 数量 | 备注 | |||
产品说明书 | 本 | 1 |
| ||||
脚踏开关 | 套 | 1 | 已装机 | ||||
报警灯 | 套 | 1 | 已装机 | ||||
电源线 | 根 | 1 |
| ||||
测试治具 | 套 | 1 | 已装机 | ||||
合格证 | 本 | 1 |
| ||||
内置点检工装 | 套 | 1 | 选配 | ||||
