结构构成

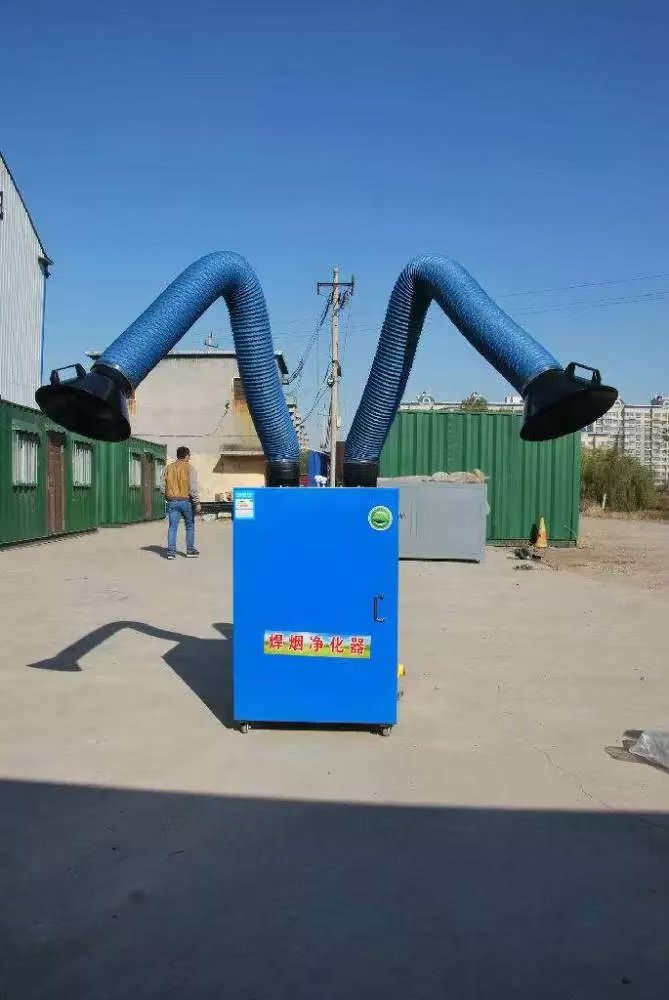

该设备主要由：2根万向吸气臂、PVC钢丝风管、带风量调节阀的吸尘罩口，双层阻火装置、PTFE聚酯覆膜滤芯、脉冲反吹装置、脉冲电磁阀、积灰抽屉、降噪吸音棉、万向脚轮、电机、电控箱等部件组成。设备分为单臂焊烟净化器和双臂焊烟净化器两种系列。
工作原理
通过风机引力作用，焊接时产生的有害烟尘经过吸气臂进入焊烟净化器净化系统，设备进风口处设有阻火器，火花及大颗粒粉尘经阻火器被阻留，剩余微粒烟尘被滤芯捕集在外表面，经滤芯过滤净化后，洁净空气经出风口达标排出。1
应用
可应用于电弧焊、二氧化碳保护焊、MAG焊接、碳弧气刨焊、气熔割、特殊焊接等产生焊烟的作业场所。可在焊接烟尘发生处进行焊烟的收集，有效防止了烟尘的扩散，对车间环境和工人健康做到了有效防护。
