产品介绍

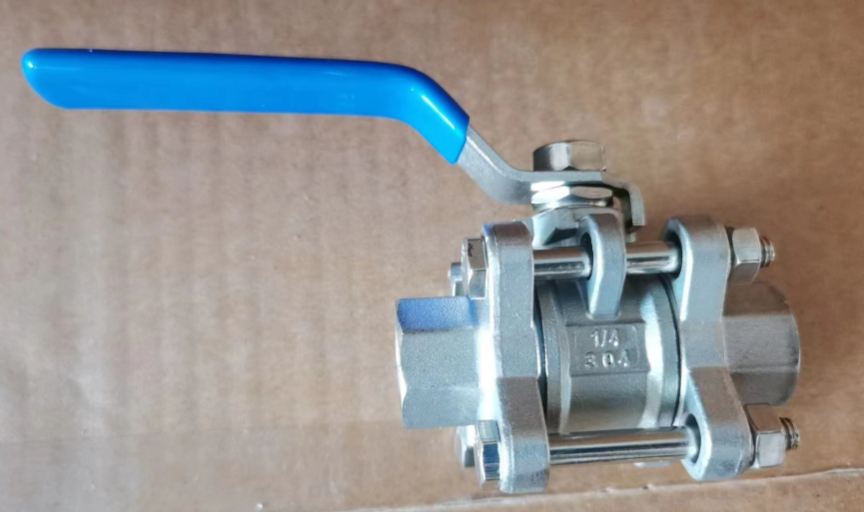

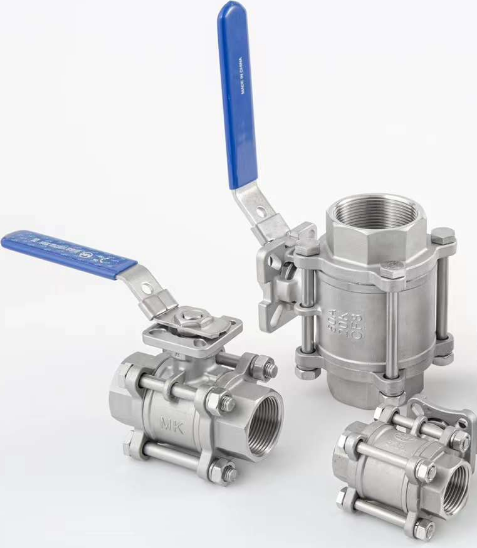

三片式内螺纹球阀又称三段式球阀，是由三段阀体，中间配用螺栓锁定而成。通常制作高压球阀使用。用于截断或接通管路中的介质，阀座采用弹性密封结构，启闭轻松密封可靠。
产品特点
Q11F 型 PN16~PN63 三片式内螺纹球阀适用于 PN1.0～4.0MPa，工作温度 -29～180℃（密封圈为增强聚四氟乙烯）或 -29～300℃（密封圈为对位聚苯）的各种管路上，用于截断或接通管路中的介质，选用不同的材质可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。
技术参数相关型号：Q11F-25P,Q11F-16P,Q11F-40P,Q11F-25R,Q11F-16R,Q11F-40R
【产品特征】
公称压力：60kgf/c㎡
适用温度范围：-50至232°
连接形式：承插焊
主要零件材料
适用介质 型号 阀体 球体、阀杆 手柄 密封圈 垫片、填料
水、蒸汽、油 Q11F-16C、Q11F-25C
Q11F-40C、Q11F-64C A105、45 1Cr18/1Cr18Ni9Ti 不
锈
钢
SS304 聚四氟乙烯PTFE增强聚四氟乙烯VUILUK PTFE对位聚苯PPL 聚四氟乙烯PTFE对位聚苯PPL
硝酸类 Q11F-16P、Q11F-25P
Q11F-40P、Q11F-64P SS304/1Cr18Ni19Ti SS304/1Cr18Ni9Ti
醋酸类 Q11F-16R、Q11F-25R
Q11F-40R、Q11F-64R SS316/Cr18Ni12Mo2Ti SS316/1Cr18Ni12Mo2Ti
主要外形和连接尺寸
公称通径 管螺纹 尺寸（mm） 重量WT（g）
【尺寸参数】
SIZE | D | L | H | E | W2 | F | P |
1/4" | 11.6 | 65 | 48 | 120 | 28.5 | 14.1 | 10 |
3/8" | 12.7 | 65 | 48 | 120 | 28.5 | 17.6 | 10 |
1/2" | 15 | 67 | 54 | 120 | 28.5 | 21.8 | 10 |
3/4" | 20 | 82 | 57 | 130 | 35 | 27.4 | 13 |
1" | 25 | 91 | 72 | 154 | 35 | 34.1 | 13 |
1 1/4" | 32 | 108 | 79 | 154 | 38.1 | 42.8 | 16 |
1 1/2" | 38 | 129 | 81 | 185 | 38.1 | 48.7 | 16 |
2" | 50 | 148 | 97 | 185 | 38.1 | 61 | 18 |
2 1/2" | 65 | 164.5 | 130 | 250 | 58 | 77 | 18 |
3" | 80 | 182.5 | 148 | 250 | 70 | 89.9 | 20 |
