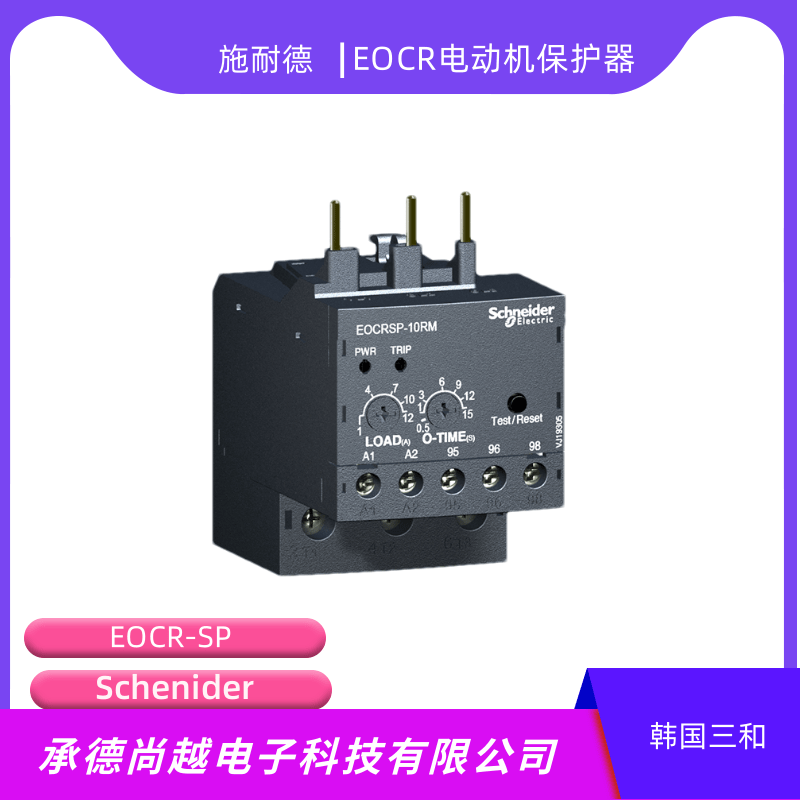

EOCR-SP施耐德接插式马达保护器产品说明
一、产品概述
EOCR-SP是施耐德电气推出的一款经济型接插式电机保护器，专为电动机提供全面的保护功能。其核心特点包括体积小、精度高、安装便捷，适用于工业自动化、机械设备、电力配电等领域。该产品采用MCU（微处理控制器）进行数据处理，测量准确，灵敏度高，能够根据不同负载进行启动延时时间和过载动作时间的设定。
二、主要功能
- 过电流保护：当电流超出设定的阈值时，EOCR-SP会自动切断电源，保护电机和变压器等电气设备免受过载电流的损坏。
- 缺相保护：当电源的某一相断电时，EOCR-SP能够检测并切断电源，防止电机因缺相运行而损坏。
- 堵转保护：在电机出现堵转时，EOCR-SP能够检测并切断电源，防止电机因堵转而过热损坏。
- 自检测功能：通过内置的自检测按键（TESET），可对保护器的性能进行自我检测，确保其正常运行。
- 多种保护功能集成：除上述功能外，还包括过流、欠流、逆相、相不平衡、失速、短路、接地、过/欠压、欠功率等保护。
三、技术参数
- 电流范围：根据不同型号，电流范围分为0.1-1.2A（如EOCRSP-01RM）、1-12A（如EOCRSP-10RM）、2-25A（如EOCRSP-20RM）、8-40A（如EOCRSP-40RM）。
- 控制电源电压：支持220-240VAC，部分型号支持AC/DC24V或AC110V。
- 脱扣时间设定：O-Time（过电流脱扣时间）可在0.5-15秒范围内调整，部分型号支持更宽的调整范围（如0.5-30秒）。
- 负载调整：通过Load调整旋钮，可对不同的负载进行电流值设定（一般为负载额定电流值的1-1.2倍）。
- 指示灯：红色/绿色LED指示灯，用于显示电机的运行状态（正常运转、超负载运行、运行异常等）。
四、产品特点
- 接插式安装：与接触器直插式安装，方便快捷，可直接替换传统的热继电器。
- 高精度测量：采用MCU数据处理器，测量准确，灵敏度高。
- 可设定性：启动延时时间和过载动作时间可以独立设置，适用于不同负载。
- 低能耗：具有低能耗的特点，适合长时间运行的应用。
- 环境耐受性强：能够在各种恶劣环境下稳定运行。
五、型号说明
EOCR-SP系列型号通常由以下几部分组成：
- 前缀：EOCRSP，表示施耐德接插式电机保护器。
- 电流范围标识：
- 01：0.1-1.2A
- 10：1-12A
- 20：2-25A
- 40：8-40A
- 后缀：
- RM/RB/RF/NF/NM等：表示不同的供电电压或功能配置（如RM通常为220-240VAC）。
- 部分型号还包含安全模式（如R）或特定功能标识（如N表示单相/三相通用）。
六、应用场景
- 工业自动化：适用于需要电机保护的各类自动化设备。
- 机械设备：保护机床、输送机、压缩机等设备的电机。
- 电力配电：用于低压配电系统中的电机保护。
- 其他领域：如钢铁、石化、OEM等众多行业。
七、使用注意事项
- 选型：根据电机的额定电流和工作环境选择合适的保护器型号和电流设定值。
- 安装：确保保护器与接触器正确接插，避免接触不良或误动作。
- 维护：定期检查保护器的运行状态和指示灯显示情况，确保保护器正常工作。
- 兼容性：部分型号不能应用于变频器控制的电机电路中，因为变频器控制的电压和频率是会改变的。
