FH-XC1000高精度无线电高度表，雷达高度表，雷达高度计-低空巡航定高

概述

FH-XC1000无线电高度表又称雷达高度计可以连续jingque测量载体对地面或海面的相对高度，可以广泛应用于飞机着陆系统、高度指示仪表、超低空飞行的地面跟踪系统等方面。本无线电高度表中采用微波集成电路，使的整个设备体积和重量很小，产品故障率低， MTBF大幅提高。同时表内增强对系统的自检、设置、温度补偿等功能，大大增强了设备的实用型以及设备的可靠性和可维修性。

2主要技术指标

2.1主要机械指标

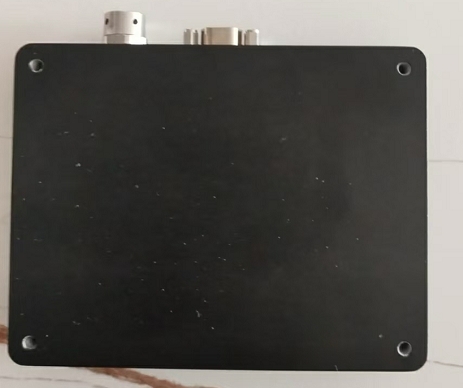

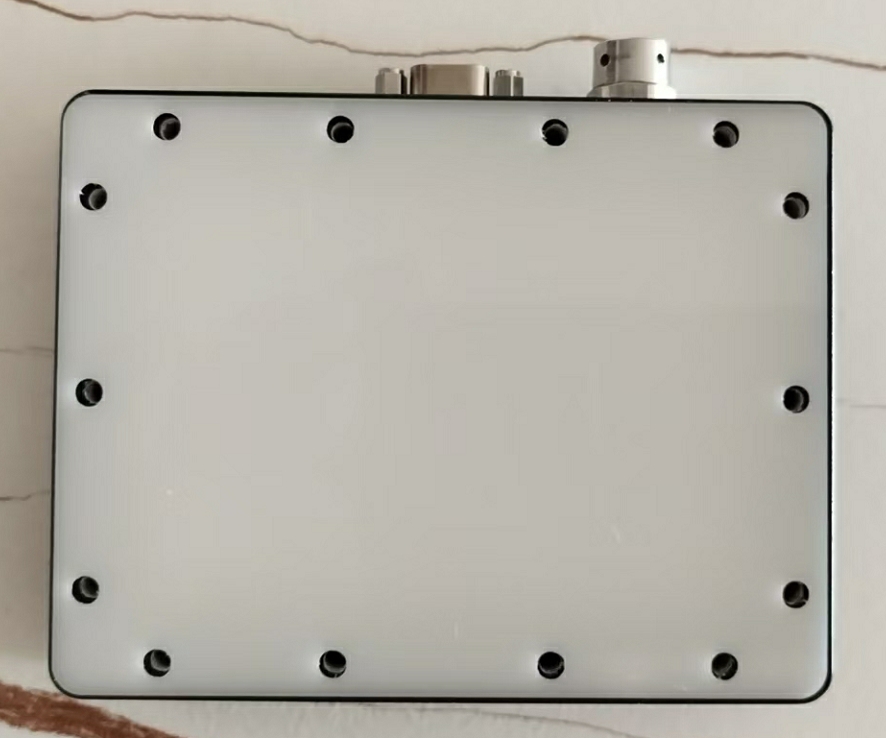

a.  收发机尺寸：90mm×70mm×17mm

b.  收发机质量：≤150g

c.  天线形式：内置

2.2高度表主要电性能技术指标

a.      工作体制：          调频连续波（FMCW）

b.      工作频率范围：      24000 ～ 24300 MHz

c.      频偏：              300MHz

d.      测高范围：          0.2m ～1000m

e.      测高精度：          ≤±0.1m（0.2m-30m）

                       ≤±0.2m（30m-120m）

                       ≤±0.5m（120m-1000m）

f.      灵敏度：        优于-117dB dBm

g.      发射功率：          ≥ 60 mW

h.      电源：              直流 8-40V

i.       功耗：              ≤2.8W

j.       输出特性：          RS422或RS485/CAN

k.      刷新频率：          40Hz

l.       巡航速度：          ≤200m/s

2.3天线主要技术指标

a.      增益：                ≥5dBi

b.      线性工作频率范围：    24000 ～ 24300 MHz

c.      波瓣宽度：            E面和H面均≥±15°或者±30°；

d.      驻波系数：            24000 ～ 24300 VSWR≤1.8

e.      天线隔离度：          隔离度≥50dB

2.4环境条件

a.      存储温度：            －40℃～＋70℃

b.      工作温度：            －40℃～＋60℃

2.5可靠性指标

a.      产品寿命：储存期10年

b.      MTBF：大于4000小时

c.      MTTR：小于30分钟
