射频导纳开关的工作原理及作用
一、工作原理
射频导纳开关基于射频导纳技术，通过高频无线电波测量与储罐体间的电抗（容抗和阻抗）变化实现物位检测。其核心结构包括测量、保护及电子单元，具体过程如下：
平衡电桥电路
测量与空载罐体间的电抗构成平衡电桥电路，产生稳定振荡信号。当被测介质覆盖时，电抗变化导致电桥电路失衡，振荡信号停止，后级电路检测到这一变化并输出报警信号。
保护的电气隔离
振荡信号同时施加于测量与保护，两者通过1:1电压跟随器实现等电位、同相位、同频率的隔离。当挂料时，测量与保护间无电势差，形成电气隔离，确保挂料信号不影响检测，仅由物料决定电抗变化。
相位检测技术
电子线路处理容抗和阻抗的综合变化信号，采用相位检测技术将电抗变化转化为可检测的信号，进而改变继电器输出状态，实现物位控制。

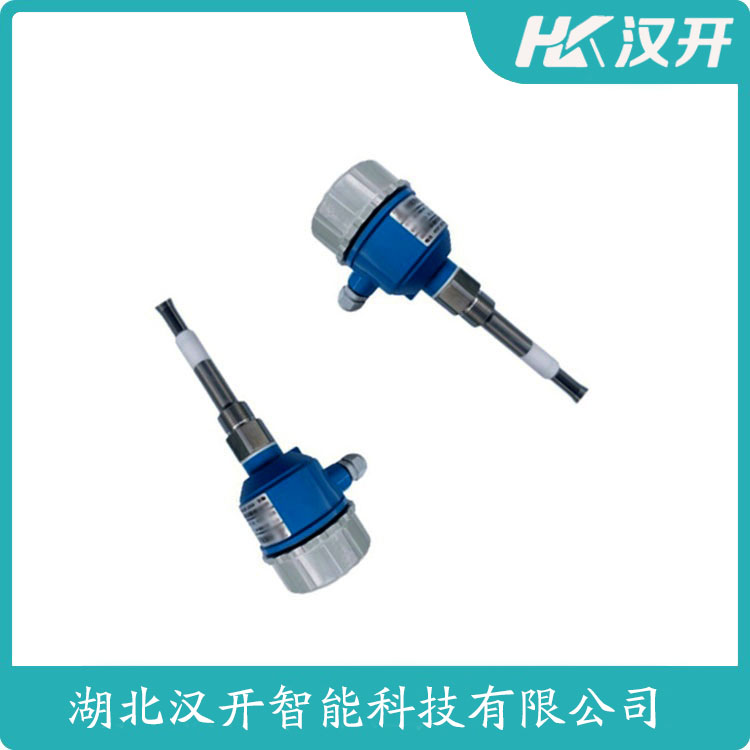

HL20X-XXMZ24射频导纳堵煤开关 汉开




二、作用
射频导纳开关通过独特设计和技术优势，在工业自动化中发挥关键作用，具体体现为：

防挂料与高可靠性
采用射频导纳技术，有效解决电容式测量中电挂料问题，避免因物料粘附导致的误报或测量失效，确保在复杂工况下的长期稳定性。
多介质兼容性
可测量液位及料位，适用于不同温度、压力、介质（包括导电/绝缘液体、固体颗粒等），满足化工、油田、水处理、电力、冶金等行业的多样化需求。
抗干扰与免维护
接触式测量设计抗蒸汽、泡沫及搅拌干扰能力强，测量过程无可动部件，无需定期清洁或机械维护，降低运营成本。
故障报警与安全控制
支持高位/低位模式故障报警，实时监测物料位置，预防溢出或空仓事故，生产安全与效率。
环境适应性
模块化设计支持分体/整体安装，适应高温（如450℃陶瓷）、高压、腐蚀等恶劣环境，延长设备使用寿命。

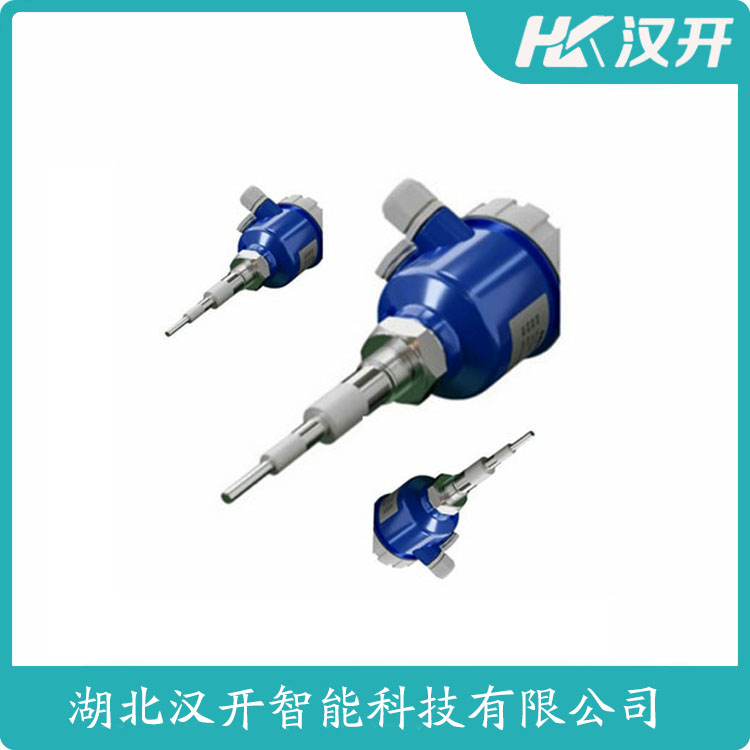

HL20X-XXMZ24射频导纳堵煤开关 汉开
