重锤料位计简介

重锤料位计是一种用于监测料斗、筒仓和其他类型容器内粉末、颗粒和液体等物料高度的传感器设备。它通过机械方式直接测量料仓内顶部无料空间距离，从而间接计算出物料的高度。

产品特点
测量精度高：重锤料位计采用机械测量原理，直接测量无料空间距离，测量精度高，通常可达±1%，能够满足大多数工业场合对料位测量的需求。
结构简单可靠：设备主要由测锤、钢缆、钢缆卷筒、测量卷筒、安装法兰、外壳、控制器、电源开关、电机等部件组成，结构简单，运行可靠，维护方便。
适应恶劣环境：重锤料位计具有较强的抗干扰能力，不受声、粉尘、光、颜色、介电常数、湿度和温度变化的影响，适用于高温、潮湿、粉尘等恶劣环境。
多种测量模式：支持自动模式和手动模式，用户可根据实际需求选择测量方式，提高设备的灵活性和适用性。
智能自校验功能：在测量周期内，若出现断缆、埋锤或闭锁等问题，设备能够通过故障信号发出报警，确保测量过程的安全性和可靠性。
防护等级高：设备通常具有较高的防护等级（如IP66），能够有效防止灰尘和水的侵入，延长设备的使用寿命。

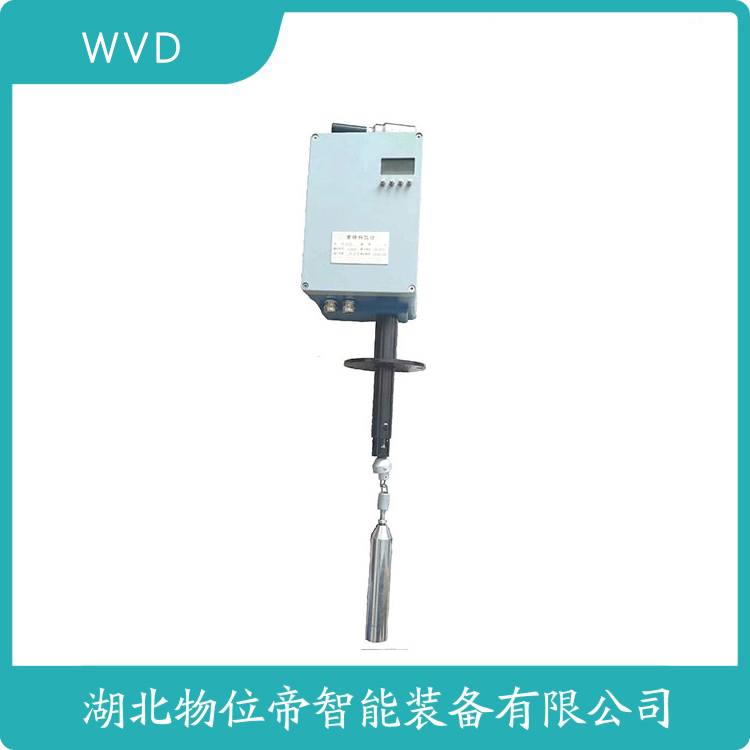

MSBX-RMI-W重锤物位控制器 WVD


工作原理
测量过程：
重锤料位计安装在料仓顶部，控制仪表发出启动测量信号后，电机驱动钢缆将重锤从仓顶放下。
重锤匀速垂直下降，当接触到物料表面时，被物料托起而失重，触发微动开关。
微动开关将信号传递给控制装置，电机立即反转，将重锤收回至初始位置，完成一次测量过程。
信号处理：
测量单元对重锤下降过程的传感信号进行采样处理，计算出仓顶到料面的距离H1。
根据预先设定的料仓实际净高H，计算出实际的料位高度H2（H2 = H - H1）。
输出结果：
测量结果通过显示面板显示，并可通过4~20mA模拟电流信号或485协议信号传输到集中控制器，实现远程监控和管理。

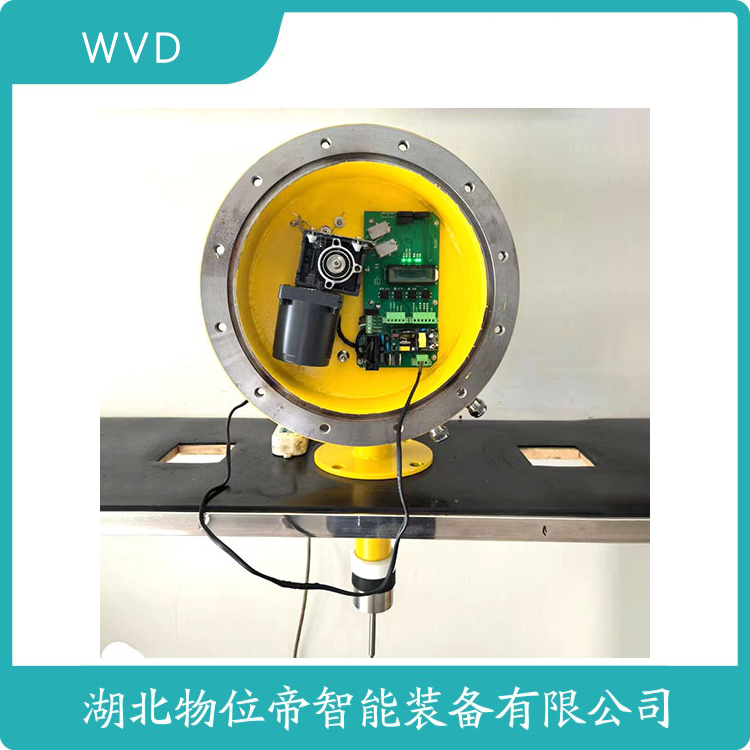

MSBX-RMI-W重锤物位控制器 WVD
