防爆分析小屋的结构、性能及应用解析

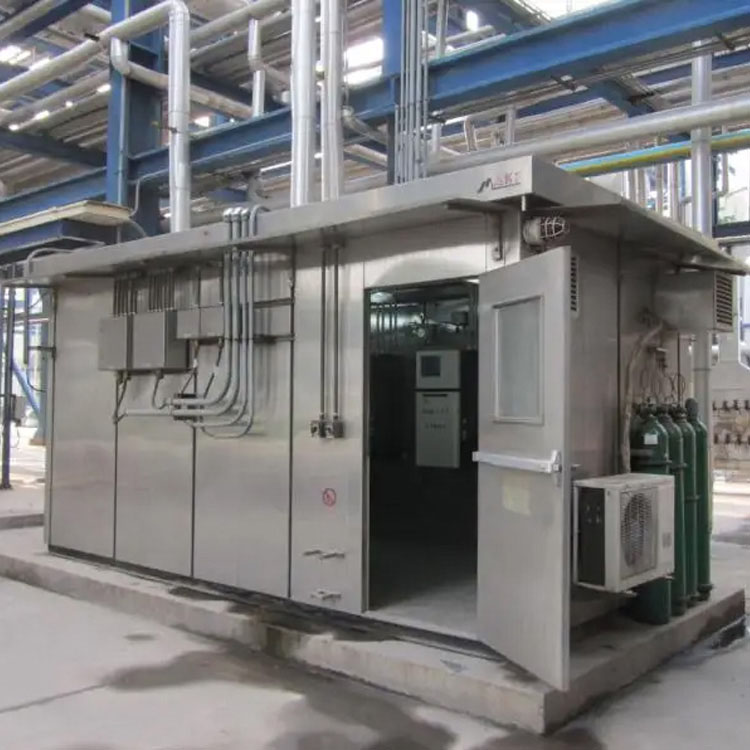

防爆分析小屋是一种集成在线分析仪表及配套系统的防爆工业产品，主要用于冶金、化工、炼油、石油存在可燃性气体的危险场所（如I区、Ⅱ区），可在现场提供安全稳定的仪表运行环境，并保障操作人员安全。其核心功能是通过结构设计与安全系统，阻止爆炸性气体进入或在内部形成爆炸条件，同时满足仪表对温度、湿度、电源等环境的要求。

系统组成部分

分析室主体：双层钢结构，中间填充阻燃、保温、隔热材料（夹层厚度70mm）。

安全监测系统：包括室内危险气体浓度监测（如25%LEL超限报警）、声光报警联锁系统。

环境调控系统：防爆空调、通风换气装置、防爆电热汀或蒸汽供暖设备，实现恒温恒湿控制。

公用支持系统：含防爆配电箱（AC220±10% 50Hz）、管线系统、载气/标准气接口等。

技术规格

材质 内外冷轧钢板或不锈钢，底座10号槽钢，龙骨方钢结构，表面喷塑处理。

防护性能 防爆等级ExdⅡBT4~ExdⅡCT6，防护等级≥IP55，防静电、防火花、防尘防水。

压力控制 正压通风设计，内压力正常值30-100Pa，阻止外部可燃气体侵入。

尺寸与布局 单开门结构，配玻璃看窗和逃生门锁，可定制大小；取样探头安装于室外减压站前。

核心技术优势

全封闭防爆环境：整体防爆设计，结合正压通风与气体监测，确保内部仪表和人员安全。

环境适应性强：-20℃~40℃室外安装温度，5℃~45℃室内控制温度，相对湿度≤95%，海拔≤2000m。

多功能集成：集成分析仪表、预处理单元、供电、照明及报警系统，现场仅需接入电、气即可运行。

关键安全保障

接地保护：所有用电设备（36V以下除外）外壳保护接地，总接地端子排设于外侧底座槽钢。

气体泄漏应急：可燃性气体浓度超限后，自动启动防爆排风扇、电磁阀，充入新鲜空气并排出危险气体。

结构防护：抗振动、抗腐蚀、抗干扰，密封性能优异，适应工业恶劣环境。

适用行业与场所

主要行业：石油炼化、化工、冶金、生化、天然气处理等。

危险区域：I区、Ⅱ区爆炸性气体环境，尤其适用于需要现场实时分析的工艺装置。

选型注意事项

防爆等级匹配：根据现场气体组别（如ⅡB/ⅡC）和温度组别（T4~T6）选择对应防爆等级。

定制化需求：可根据仪表数量、尺寸、特殊环境（如沿海高盐雾）要求定制材质（不锈钢）和配置。

防爆分析小屋通过一体化设计与多重安全机制，为危险场所的在线分析仪表提供了可靠运行平台，是过程工业安全监测与控制的关键设备。选型时需结合现场环境、防爆要求及功能需求，确保设备长期稳定运行。
