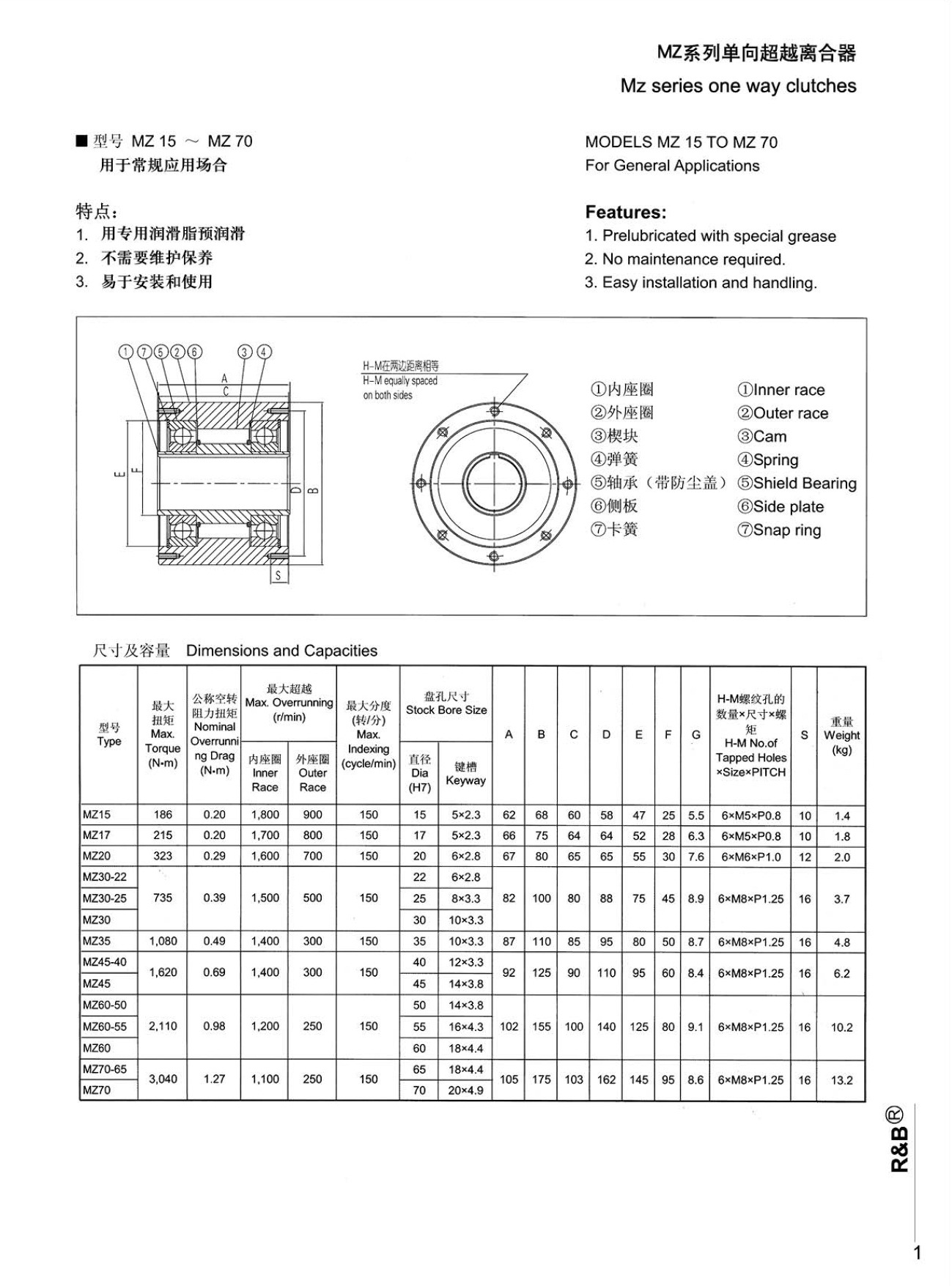

MZ系列规格
型号Model | 扭矩能力Max.Torque | 最高超越速度Max.Overrunning | 最高分度速度Max.Indexing | 轴口 | A | B | C | D | E(m6) | F | G | H-M牙孔 | S | 重量Weight(kg) | ||
内圈Inner Race | 外圈Outer Pace | 轴口 | 键槽Keyway | |||||||||||||
MZ15 | 186 | 1800 | 900 | 150 | 15 | 5×2.3 | 62 | 68 | 60 | 58 | 47 | 25 | 5.5 | 6×M5×P0.8 | 10 | 1.4 |
MZ17 | 215 | 1700 | 800 | 150 | 17 | 5×2.3 | 66 | 75 | 64 | 64 | 52 | 28 | 6.3 | 6×M5×P0.8 | 10 | 1.8 |
MZ20 | 323 | 1600 | 700 | 150 | 20 | 6×2.8 | 67 | 80 | 65 | 68 | 55 | 30 | 7.6 | 6×M5×P1.0 | 12 | 2.0 |
MZ30-22 | 735 | 1500 | 500 | 150 | 22 | 6×2.8 | 82 | 100 | 80 | 88 | 75 | 45 | 8.9 | 6×M8×P1.25 | 16 | 3.7 |
MZ30-25 | 25 | 8×3.3 | ||||||||||||||
MZ30 | 30 | 10×3.3 | ||||||||||||||
MZ35 | 1080 | 1400 | 300 | 150 | 35 | 10×3.3 | 87 | 110 | 85 | 95 | 80 | 50 | 8.7 | 6×M5×P1.25 | 16 | 4.8 |
MZ45-40 | 1620 | 1400 | 300 | 150 | 40 | 12×3.3 | 92 | 125 | 90 | 110 | 95 | 60 | 8.4 | 6×M5×P1.25 | 16 | 6.2 |
MZ45 | 45 | 14×3.8 | ||||||||||||||
MZ60-50 | 2710 |
| 250 | 150 | 50 | 14×3.8 | 102 | 155 | 100 | 140 | 125 | 80 | 9.1 | 6×M5×P1.25 | 16 | 10.2 |
MZ60-55 | 55 | 16×4.3 | ||||||||||||||
MZ60 | 60 | 18×4.4 | ||||||||||||||
MZ70-65 | 3040 | 1100 | 250 | 150 | 65 | 18×4.4 | 105 | 175 | 103 | 145 | 145 | 95 | 8.6 | 6×M5×P1.25 | 16 | 13.2 |
MZ70 | 70 | 4.9 | ||||||||||||||
安装和使用
MZ系列凸轮离合器两端配有防尘轴承，內部已经注入特殊的润滑脂，使用时不需要润滑。
与皮带轮、齿轮或链轮配合时，將离合器插入皮带轮、齿轮或链轮的孔（具有JIS標准f6级公差）並將螺栓（高抗拉强度）旋入离合器端面的牙孔內来紧固。
外部载荷要使用其他的装置来支撑，不能直接作用在凸轮离合器上。
离合器与轴的联结仅能使用平键，请勿使用锥形键。
当將离合器安装到轴上时，应將推力作用於离合器的內圈，请勿作用於外圈。
此系列凸轮离合器的工作环境温度：-5℃至40℃，
也可根据用户需要，设计、制造非标离合器。
功能特色
单向离合器是一种精密装置，它能在一个方向传动扭矩而在反方向超速运转。它具备处理超越运转、反向制动、以及分离操作三种基本功能。
MZ系列的超越离合器广泛应用在冶金机械，轧钢机械，提升机，输送设备、包装机械，造纸机械、纺织机械、冷墩机、开卷机、结扎机、刨板机、柴油机械、石化机械、水泥机械、连铸机、起重运输机械、减速机、发电设备及试验台等。
**看各国不同品牌代号
日本椿本代号
1.单向凸轮离合器轴承MZ系列:
MZ15/MZ17/MZ20/MZ30-22/MZ30-25/MZ30/MZ35/MZ45-40/MZ45/MZ60-50/
MZ60-55/MZ60/MZ70-65/MZ70

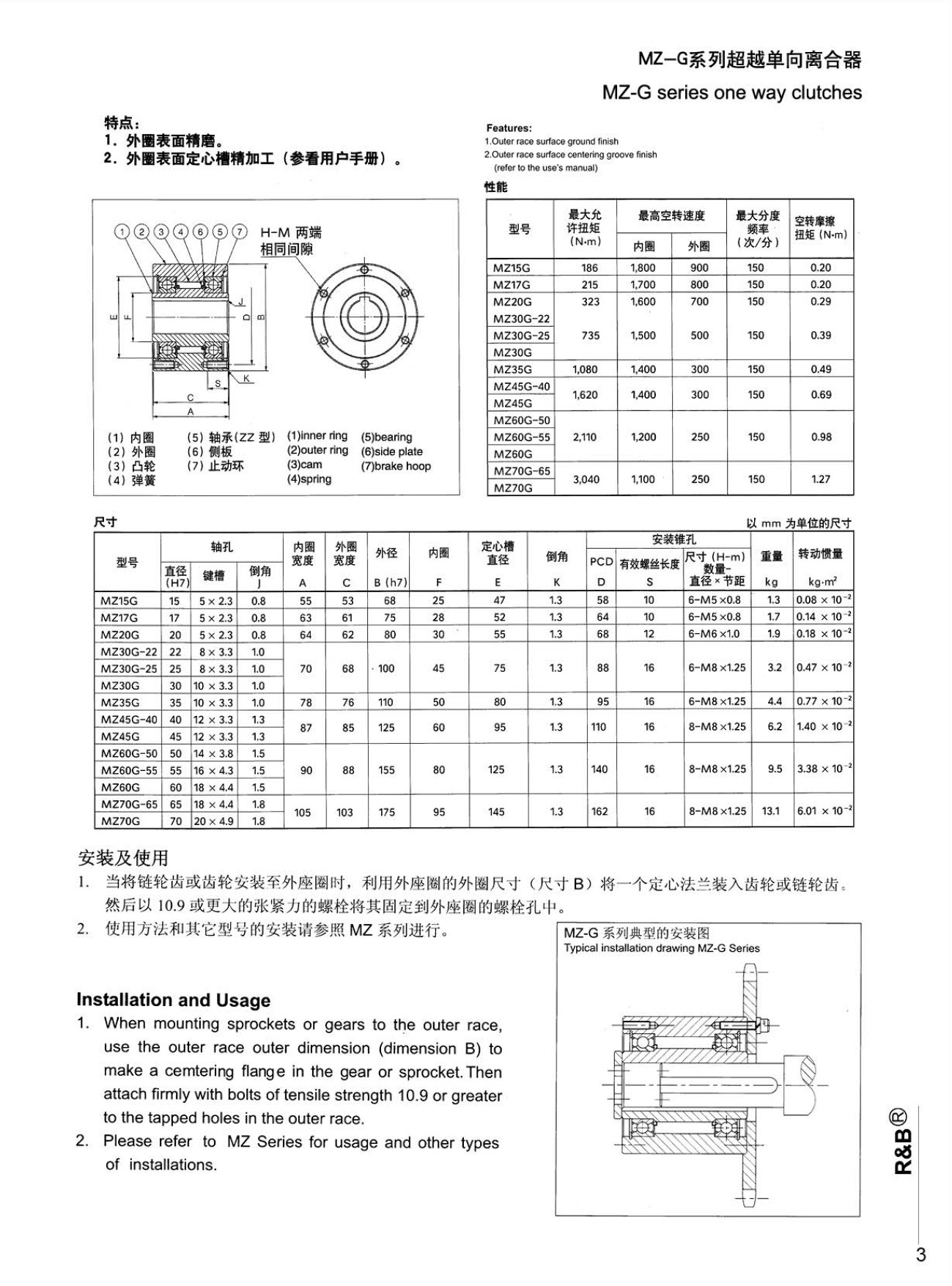

2.MZ-G单向轴承单向超越离合器:
MZ15G/MZ17G/MZ20G/MZ30G-22/MZ30G-25/MZ30G/MZ35G /MZ45G-40/MZ45G/
MZ60G-50/MZ60G-55 /MZ60G/MZ70G-65 /MZ70G
日本NSK代号GX系列楔块式超越离合器
GX15/GX17/GX20/GX30-22/GX30-25/GX30/GX35/GX45-40/GX45/GX60-50/GX60-55/GX60/GX70-65/GX70
德国STIEBER代号
SMZ35/SMZ45-40/SMZ45/SMZ60-50/SMZ60-55/SMZ60/SMZ70-65/SMZ70
国产代号CKZ型（带轴承型）单向楔块超越离合器
CKZ75×47-14/CKZ77×63-19/CKZ80×61-20/CKZ80×62-30/CKZ89×70-18/
CKZ100×64-20/CKZ100×64-24/CKZ100×70-25/ CKZ100×64-30/CKZ100×70-30/
CKZ100×70-30F2/CKZ100×82-30/CKZ100×82-30F2(oil seal)/ CKZ105×34-25/
CKZ105×51-28/CKZ108×89-31.5CKZ110×78-35/ CKZ120×92-38/ CKZ129×92-40/ CKZ120×92-42/ CKZ125×80-30/ CKZ125×80-40/ CKZ125×92-42/ CKZ125×92-45/ CKZ130×92-38/ CKZ130×92-45/ CKZ130×92-48/ CKZ130×68-52/ CKZ136×95-35/ CKZ136×95-38/ CKZ136×95-45/ CKZ136×95-50/ CKZ136.5×95-45/ CKZ136.5×95.5-50.8/ CKZ150×102-50/ CKZ150×102-55/ CKZ150×102-60/ CKZ155×102-55/ CKZ155×102-60/ CKZ160×112-60/ CKZ160×112-65/ CKZ170×112-65/ CKZ170×112-70/ CKZ180×95-50/ CKZ180×128-55/ CKZ180×128-60/ CKZ180×128-65/ CKZ180×128-70/ CKZ181×127-74.6/
CKZ190×124-60/ CKZ190×124-65/ CKZ190×128-65/ CKZ190×128-70/ CKZ200×128-70/ CKZ200×135-65/ CKZ210×115-70/ CKZ210×132-70/ CKZ220×120-85/ CKZ230×120-60/ CKZ230×120-70/ CKZ230×120-75/ CKZ230×132-70/ CKZ230×12-80/ CKZ230×132-80/ CKZ230×120-85/CKZ230×120-90/ CKZ245×120-100/ CKZ248×140-80/ CKZ250×140-90/
CKZ270×115-80/ CKZ270×115-90/ CKZ300×160-100/ CKZ100×160-110
