产品简介：奈图尔nLink-Ex网络测试仪集成链路识别、电缆诊断、POE电压表、线序绘图、PING测试、DHCP测试、多点链路监测、端口闪烁、音频寻线和数据管理等功能.
功能介绍
nLink智能网络测试仪，功能涵盖了从ISO/OSI参考模型的物理层、链路层、网络层的多重检测功能。一机在手，即可迅速定位网络故障并测定链路质量。

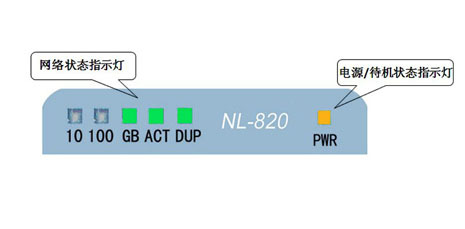

端口状态指示(LED）

在进入主界面状态下，在主测试端口接入网络线缆，如另一端连接上网络设备，即可通过窗口LED灯显示当前线缆所在端口的速率以及双工状态。

链路状态支持10/100/1000Mbps自适应的速率协商。

电缆诊断

NL-820的电缆诊断功能采用TDR（时域反射）技术，

支持超五类(Cat5E)和六类UTP/STP线缆，并可设置被测网络线缆的类型。

测试结果以线对为单位，按1/2,3/6,4/5,7/8顺序排列，每个线对显示一个结果。

测试内容包括电缆的接收方向和发送方向是否存在短路、开路现象。

同时可以检测出故障线缆的故障点。

在一些10/100M的网卡中，仅对用于传输数据信号线对（1/2和3/6）进行了阻抗终结，因此在测试中，可能仅显示1/2，3/6线对为在线状态，其他线对为开路或短路状态。同时，因为online状态的线对信号时，线路阻抗被正确终结，因此NL-820检测到正常连接的在线状态（ONLINE)后，不显示线对长度。

基于TDR的技术特性，长度测量存在盲区，NL-820的测量盲区为0.8m，即长度小于0.8m的网络电缆无法计算出长度，但仍可以显示线路状态。NL-820最长支持180M的网络线缆测试。

电缆诊断功能使用TDR（时域反射）技术，被测网络线缆的材质，加工质量以及布线方式，环境都有可能对测试结果产生影响。以100M Cat5E标准线缆作为基准，测试误差<=1%。

电缆诊断功能支持测试结果保存。

线序绘图

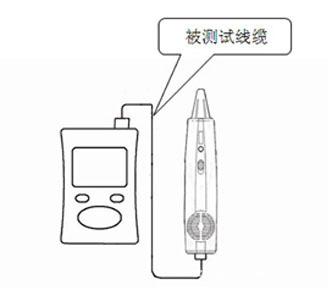

使用时，参考上图将被测电缆的一端连接NL-820的右侧RJ-45端口，另一端连接NT音频探头尾部RJ-45端口，按开始按钮，即可快速绘出被测网络电缆的线序。

该测试结果为线缆的实际连接线序，可精确查找串扰、岔线故障。

PING测试

用户可选ICMP参数设置包括：

Packet Size:发送ICMP数据包大小，可配置数值为12-1492字节(Bytes)，默认数值为32；
TTL (Time to Live)：可配置数值为1-128；
Timeout（回传超时）：可配置数值10-2000毫秒(ms)，默认数值为2000ms；
COUNT（重复次数)：可配置为1-999次，默认为4次。

DHCP测试

此功能为DHCP客户端，用户可以通过此功能查看本地网络的DHCP服务器配置信息（需要配置DHCP协议的网络中），也可以通过DHCP自动获取一个IP地址配置为NL-820的本机IP地址。

多点链路监测
多点链路监测通过对多个IP节点循环发送ICMP请求的方式来实时监视多达32个IP节点的连通性。

端口闪烁

NL-820通过重复开闭网络端口以太网速率协商，使交换机的端口指示灯跟随NL-820的网络端口指示灯同步进行闪烁，用以快速识别所测电缆对应的以太网端口。

POE电压表

NL-820支持IEEE802.3af和IEEE802.3at标准的供电设备的模式识别。

同时也支持非IEEE标准的POE跨接供电。

POE电压表功能支持测试结果保存。

音频寻线

需要配合nTone系列(NT)音频寻线探头使用。

启用音频寻线功能，NL-820通过右侧测试端口向网络线缆发送一定频率的数字音频信号。为nTone系列音频寻线探头提供信号源。

测试结果保存与查看

NL-820采用内置WEB服务器方式查看保存的数据，用户可在浏览器直接查看。

该功能支持三个测试功能的结果保存操作，分别为电缆诊断，POE电压表和Ping。

单项测试结果最大支持300条记录。

数据管理
nLink-EX 可以保存电缆诊断，POE以及PING的测试结果，并通过内嵌的 Web 服务器查看保存的测试结果时，每种测试结果可以存储300条信息，充分满足大中型网络的需要。

Ping 连通性测试结果：

POE测试结果：

电缆诊断测试结果：

电气规格表
