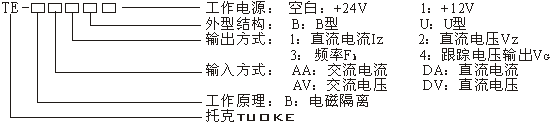

| | ◎ 采用电磁调制隔离原理，有效克服直流漂移 ◎ 线性测量范围：0～120%标称输入 ◎ DIN标准导轨安装 ◎ 多种输出类型任选，多种结构类型任选 ◎ SMT贴片生产加工工艺制造 一、型号含义：
二、型号及技术参数： 1、电流变送器 产品型号 | 输入范围 | 精度等级 | 输出类型 | 输出范围 | 响应时间 | 负载能力 | 静态功耗 | TE-BAA4□ | 1mA,2mA,
5mA,10mA,
20mA,50mA,
0.1A,0.2A,
0.5A, 1A,
2A,5A | 0.5 | VG | 3.5V,5V | 15μS | 5mA | 60mW | TE-BAA2□ | 0.5 | VZ | 5V,10V | 300mS | 5mA | 40mW | TE-BAA1□ | 0.5 | IZ | 20mA | 300mS | 6V | 40mW | TE-BAA3□ | 0.5 | Fk | 5kHz,10kHz | 300mS | 15mA | 80mW | TE-BDA2□ | 0.2 | VZ | 5V,10V | 150mS | 5mA | 120mW | TE-BDA1□ | 0.2 | IZ | 20mA | 150mS | 6V | 120mW | TE-BDA3□ | 0.2 | FK | 5kHz,10kHz | 100mS | 15mA | 350mW |
2、电压变送器 产品主型号 | 输入范围 | 精度等级 | 输出类型 | 输出范围 | 负载能力 | 响应时间 | 静态功耗 | TE-BAV4□ | 50mV,75mV,0.1V,
0.2V,0.5V,1V,2V,
5V,10V,20V,30V,
50V,75V,100V,
150V,200V,250V,
300V,500V | 0.5 | VG | 3.5V,5V | 5mA | 15μS | 300mW | TE-BAV2□ | 0.5 | VZ | 5V,10V | 5mA | 250mS | 400mW | TE-BAV1□ | 0.5 | IZ | 20mA | 6V | 250mS | 400mW | TE-BAV3□ | 0.5 | FK | 5kHz,10kHz | 15mA | 250mS | 400mW | TE-BDV2□ | 0.5 | VZ | 5V,10V | 5mA | 150mS | 120mW | TE-BDV1□ | 0.5 | IZ | 20mA | 6V | 150mS | 150mW | TE-BDV3□ | 0.5 | FK | 5kHz,10kHz | 15mA | 100mS | 350mW |
注意： 1、定货型号应包括：变送器主型号、输入/输出规格（输入/输出范围值）、精度等级等。例如：TE- BAA1U-5A/4～20mA-0.5。
2、电流变送器：输入电流值大于5A后，交流须外加互感器，直流须外加分流器。
3、电压变送器：输入电压值大于500V后,交流须外加互感器,直流须外加分压电阻,测量范围可达1KV。
三、技术参数： 输入方式 | 电磁调制隔离原理，接线式输入 | 测量范围 | 0～120%标称输入 | 响应频率 | 直流：0～30kHz交流，最高定做100kHz | 隔离电压 | ＞1.5kVDC，1分钟 | 输入阻抗 | Rⅰ=50mV / IX ( IX—被测电流)； | 共模抑制比 | 160db（50Hz） | 隔离电容 | 接线输入产品输入、输出间隔离电容：20pF（在1KHz条件下测量）； | 过载能力 | 10倍标称输入值，持续5秒； | 无故障工作时间 | 平均无故障工作时间＞3万小时； | 额定环境温度 | 0～+50℃ | 消耗功率 | 微功耗 |

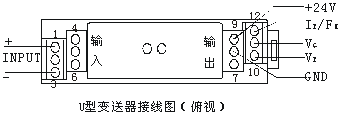

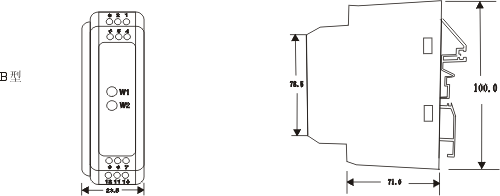

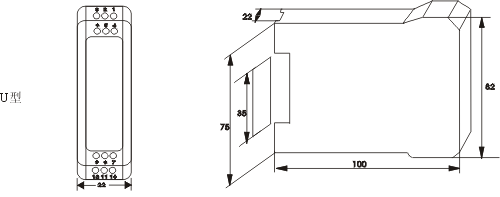

四、接线图   五、外形及安装尺寸

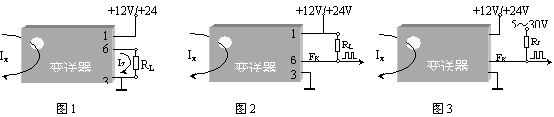

六、典型接线示例 (1)电流输出型( IZ)变送器的输出为共地电流源，接线原理见图1，图中RL是用户负载。
(2) 频率输出型( FK)变送器的输出级为集电极开路门 ( NPN管) 结构，使用时须外接上拉电阻RL，IR=3～10mA。输出脉冲为方波，脉冲的幅度约等于上拉电源的电压值。接线原理见图2或3。  |
