TE系列光电隔离电流电压变送器
特点:
◎采用线性光电隔离，频响宽、精度高
◎ 线性测量范围：0～120%标称输入
◎ DIN标准导轨安装
◎ 多种输出类型任选，多种结构类型任选
◎ SMT贴片生产加工工艺制造

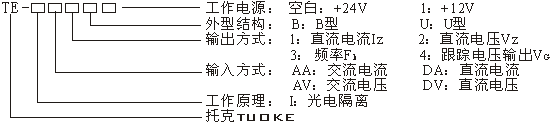

一、型号含义：
二、型号及技术参数：
1、电流变送器
产品主型号 | 输入范围 | 精度等级 | 输出类型 | 输出信号 | 响应时间 | 负载能力 | 静态功耗 |
TE-I□A4□ | 1mA,2mA,5mA,10mA,
20mA,50mA,0.1A,
0.2A,0.5A, 1A,
2A,5A | 0.5 | VG | 3.5V,5V | 15μS | 5mA | 350mW |
TE-I□A2□ | 0.5 | VZ | 5V,10V | 250mS | 5mA | 400mW |
TE-I□A1□ | 0.5 | IZ | 20mA | 250mS | 6V | 400mW |
TE-I□A3□ | 0.5 | FK | 5kHz,10kHz | 250mS | 15mA | 400mW |
2、电压变送器
产品主型号 | 输入信号 | 精度 等级 | 输出 类型 | 输出信号 | 负载能力 | 响应时间 | 静态功耗 |
TE-I□V4□ | 50mV,75mV,0.1V, 0.2V,
0.5V,1V,2V, 5V,10V, 20V
30V,50V,75V,100V, 150V,
200V,250V,300V,500V | 0.5 | VG | 3.5V,5V | 5mA | 15μS | 300mW |
TE-I□V2□ | 0.5 | VZ | 5V,10V | 5mA | 250mS | 400mW |
TE-I□V1□ | 0.5 | IZ | 20mA | 6V | 250mS | 400mW |
TE-I□V3□ | 0.5 | FK | 5kHz,10kHz | 15mA | 250mS | 400mW |
注意：1.定货型号应包括：变送器型号、输入/输出规格（输入/输出范围值）、精度等级等。例如：TE- IAV2U-250V/1～5V-0.5。
2、电流变送器：输入电流值大于5A后，交流须外加互感器，直流须外加分流器。
3、电压变送器：输入电压值大于500V后,交流须外加互感器,直流须外加分压电阻,测量范围可达1KV。
三、技术参数：
输入方式 | 线性光电隔离，接线式输入，适合于5A以内小电流测量 |
测量范围 | 0～120%标称输入 |
响应频率 | 直流：0～30kHz交流，最高定做100kHz |
隔离电压 | ＞1.5kVDC，1分钟 |
输入阻抗 | Vx≤1V时，Rⅰ≥1MΩ；Vx＞1V时，Rⅰ= Vx×10kΩ/V |
共模抑制比 | 160db（50Hz） |
隔离电容 | 接线输入产品输入、输出间隔离电容：6pF（1kH下）； |
过载能力 | 10倍标称输入值，持续5秒； |
无故障工作时间 | 平均无故障工作时间＞3万小时； |
额定环境温度 | 0～+50℃ |
消耗功率 | 微功耗 |
四、接线图
五、外形及安装尺寸
六、典型接线示例
(1)电流输出型( IZ)变送器的输出为共地电流源，接线原理见图1，图中RL是用户负载。
(2) 频率输出型( FK)变送器的输出级为集电极开路门 ( NPN管) 结构，使用时须外接上拉电阻RL，IR=3～10mA。输出脉冲为方波，脉冲的幅度约等于上拉电源的电压值。接线原理见图2或3。
