J14A、C、D系列电连接器
示例
插头：J14A系列，51芯普通焊接插针的插头型号为J14A-51TJ。
插座：J14A系列，51芯插孔，插孔90°弯式插配印制板，法兰盘为侧面安装的插座型号为J14A-51ZX1B2。
使用组合
具有相同改型序号、相同接触件数目的插针是插头与插孔式插针（或插孔式插头与插针式插座）能互配使用。如：J14A-51TJ与J14A-51ZX1B2，J14C-26TK与J14C-26ZJL能互配使用。

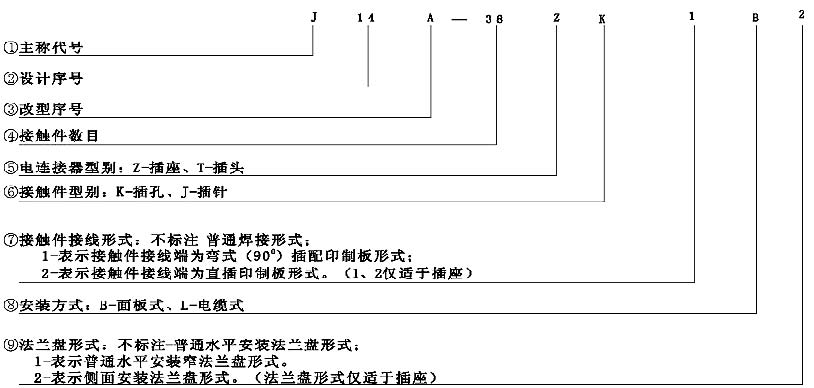

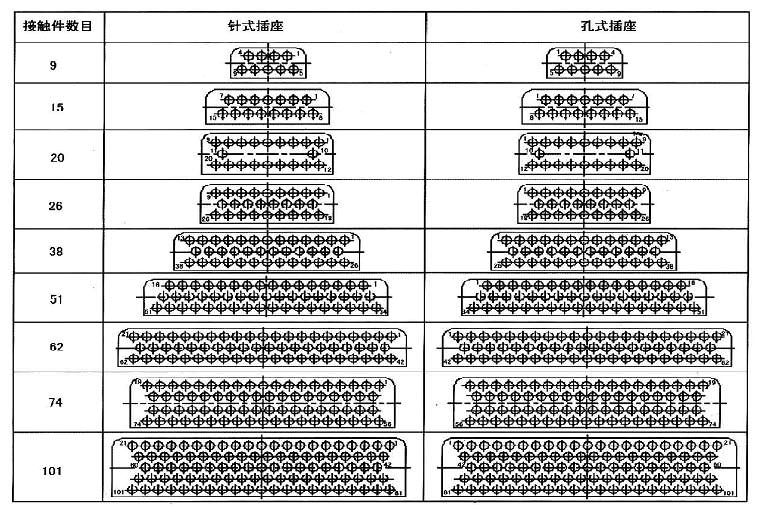

标记示例
注：额定电流为3A

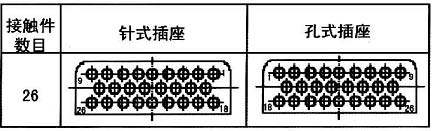

J14C系列插针连接界面型谱图
注：额度电流为5A

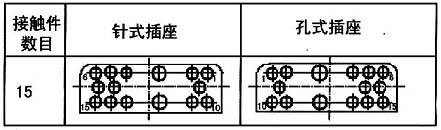

J14D系列插针连接界面型谱图
注：额度电流为2个10A 13个3A

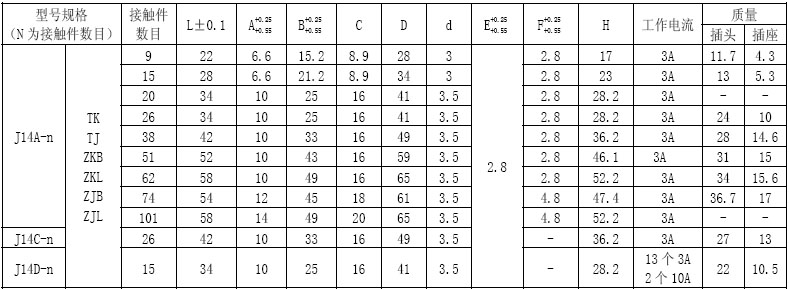

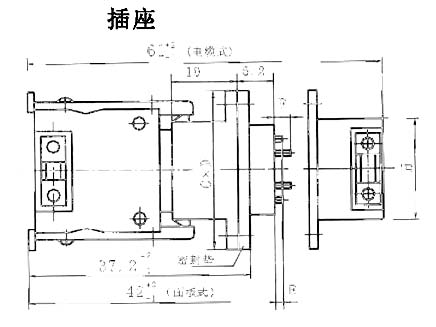

外形及安装尺寸

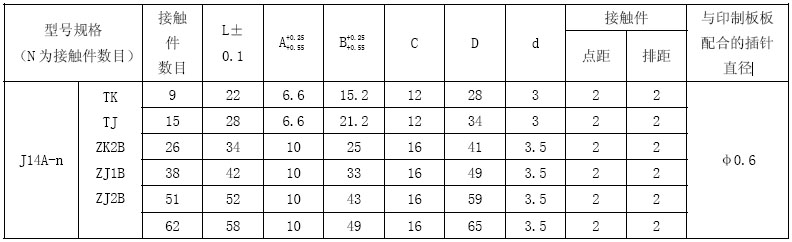

型号规格
（N为接触件数目） | 接触件
数目 | L±0.1 | A+0.25 +0.55 | B+0.25 +0.55 | C | D | d | E | F | H |
J14A-n | TK
TJ
ZKB1
ZJB1
ZJB1L
ZKB1L | 9 | 22 | 6.6 | 15.2 | 8.9 | 28 | 3 | 2.8+0.3 -0.2 | 2.8+0.3 -0.2 | 17 0 -0.1 |
15 | 28 | 6.6 | 21.2 | 8.9 | 34 | 3 | 2.8+0.3 -0.2 | 23 0 -0.1 |
20 | 34 | 10 | 25 | 12 | 41 | 3.5 | 2.8+0.3 -0.2 | 28.2 0 -0.15 |
26 | 34 | 10 | 25 | 12 | 41 | 3.5 | 2.8+0.3 -0.2 | 28.2 0 -0.15 |
38 | 42 | 10 | 33 | 12 | 49 | 3.5 | 2.8+0.3 -0.2 | 36.2 0 -0.15 |
51 | 52 | 10 | 43 | 12 | 59 | 3.5 | 2.8+0.3 -0.2 | 46.1 0 -0.15 |
62 | 58 | 10 | 49 | 12 | 65 | 3.5 | 2.8+0.3 -0.2 | 52.2 0 -0.15 |
74 | 54 | 12 | 45 | 14 | 61 | 3.5 | 2.8+0.3 -0.2 | 47.4 -0.05 -0.15 |

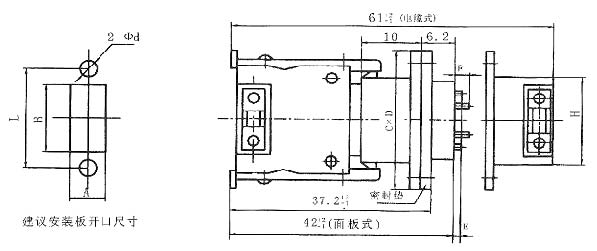

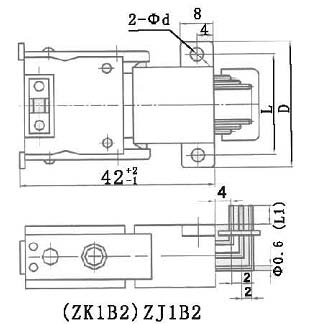

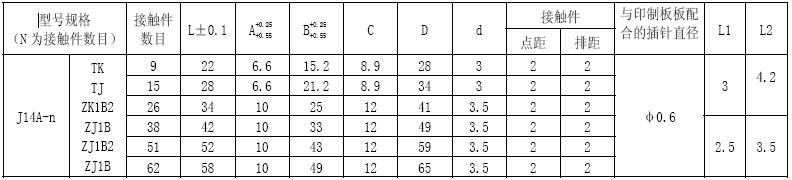

普通插头与90°弯式插配印制板插座

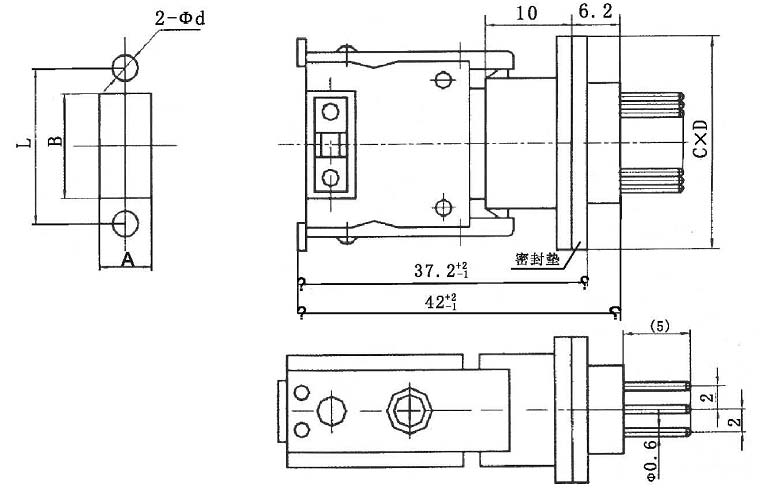

普通插头与直插印制板式插座
