简介
公制电连接器,符合国军标GJB101A-97标准, 采用内卡口锁紧形式,插座密封,有多种安装方式, 插头有多种出线形式。 技术特性 环境性能 工作温度:-55℃~+125℃ 相对湿度:40℃时达95% 工作高度:海拔30000m 振动:频率10Hz~2000 Hz加速度196m/s2 冲击:加速度490m/s2 恒加速度:490m/s2 密封性:耐压0.2MPa 防盐雾,防潮湿,防霉菌性能等符合GJB101A-97标准的要求。 |  |
电气性能
接触电阻及额定电流
| 接触件规格(mm) | 接触电阻mΩ | 额定电流(A) |
| Φ0.8 | ≤6 | 3 |
| Φ1.0 | ≤5 | 5 |
| Φ1.5 | ≤3 | 10 |
| Φ2.0 | ≤2 | 20 |
| Φ2.5 | ≤1.5 | 25 |
额定电压,耐电压及绝缘电阻
| 工作环境 | 额定电压V | 耐电压V | 绝缘电阻MΩ |
| 常温常压 | 500 | 1500 | ≥3000 |
| 湿热 | 500 | 500 | ≥20 |
| 高温 | 250 | - | ≥500 |
| 低气压条件4.39KPa | 300 | 375 | - |
射频抗干扰衰减值
| 频率Hz | 100 | 150 | 200 | 300 | 400 | 600 | 800 | 1000 |
| 衰减dB | 65 | 60 | 60 | 55 | 55 | 50 | 45 | 45 |
外壳间电连续性:非屏蔽≤200mΩ,屏蔽≤5 mΩ
机械性能
壳体:高强度铝合金材料 不锈钢
非屏蔽镀层:阳极氧化着色 黑H、绿L(Ni沙镍)S:化镍(Zn锌)
屏蔽镀层:镀锌彩虹色钝化或军绿色钝化、化学镀镍、喷砂镀镍
绝缘体:耐热热塑性材料
接触件:铜合金材料表面镀金
机械寿命:500次

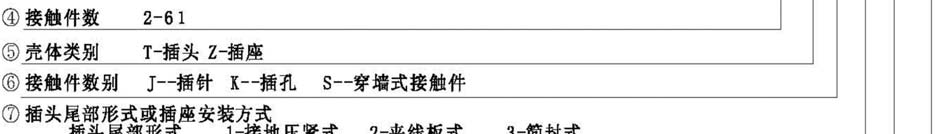

标记代号及意义



键位标记
键的转位角如表,角度位置如图。
表1
| 标记代号 | Ⅰ | Ⅱ | Ⅲ | Ⅳ | Ⅴ |
| 键位字母 | V | Y | I | L | T |
| 与主键Ⅱ的角度 | 155° | 95° | 0° | 100° | 150° |

类别号形式表
| 符号 | X | Q | P | N | H | A |
| 代表意义 | 焊接胶封 | 压接屏蔽 胶封 | 焊接屏蔽胶封 | 压接胶封 | 玻璃烧结密封 | 印制板焊接胶封 |
防误插
在绝缘体外围上开有不同角度的槽,可以按使用方需要由厂方转位装配保证相同规格不同键位的头、座不会误插。以使相同品种规格的头、座顺利配插。(从插针的插合面看)

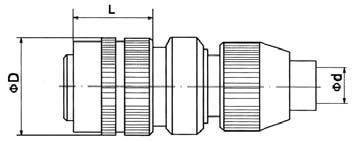

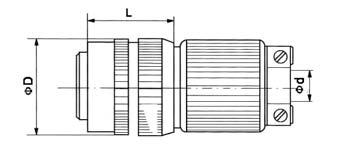

插头外形及安装尺寸

壳体号 | D | d | L |
08 | 20 | 6.1 | 19 |
10 | 23 | 7.1 |
12 | 26 | 11.1 |
14 | 30 | 12.1 |
16 | 33 | 14 |
18 | 36 | 16 |
20 | 39 | 18 |
22 | 43 | |
24 | 45 | |

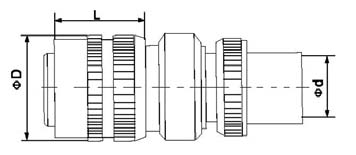

电缆夹线板式插头外形尺寸

壳体号 | D | d | L |
08 | 20 | 6 | 19 |
10 | 23 | 8 |
12 | 26 | 10 |
14 | 30 | 12 |
16 | 33 | 14 |
18 | 36 | 17 |
20 | 39 | 20 |
22 | 43 | 24 |
24 | 45 | 27 |
简易封装式插头外形尺寸

壳体号 | D | d | L |
08 | 20 | 6.1 | 19 |
10 | 23 | 7.1 |
12 | 26 | 9 |
14 | 30 | 12 |
16 | 33 | 14 |
18 | 36 | 16 |
20 | 39 | |
22 | 43 | |
24 | 45 | |
防波抗拉式插头外形尺寸

壳体号 | D | d | L |
08 | 20 | 6 | 19 |
10 | 23 | 7.5 |
12 | 26 | 9 |
14 | 30 | 11.5 |
16 | 33 | 14 |
18 | 36 | 15.5 |
20 | 39 | 16 |
22 | 43 | |
24 | 45 | |

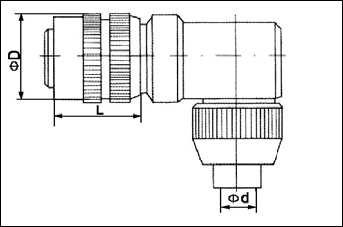

弯头护线式

12 | 26 | 11.1 |
14 | 30 | 12.1 |
16 | 33 | 14 |
18 | 36 | 15.5 |
20 | 39 | 16 |
22 | 43 |
24 | 45 |
弹簧护线式外形尺寸

壳体号 | D | d | L |
08 | 20 | 6 | 19 |
10 | 23 | 7.5 |
12 | 26 | 9 |
14 | 30 | 11.5 |
16 | 33 | 14 |
18 | 36 | 15.5 |
20 | 39 | 16 |
22 | 43 | |
24 | 45 | |

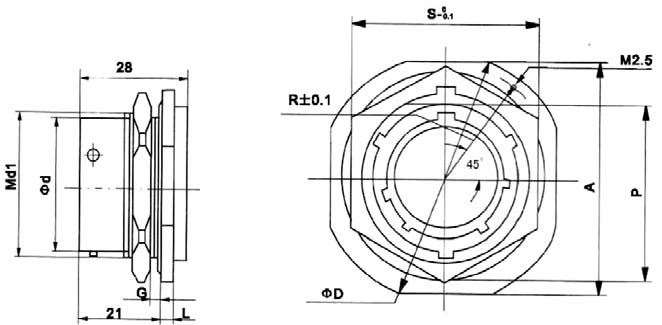

插座外形及安装尺寸插座外形及安装尺寸(螺母并紧式)

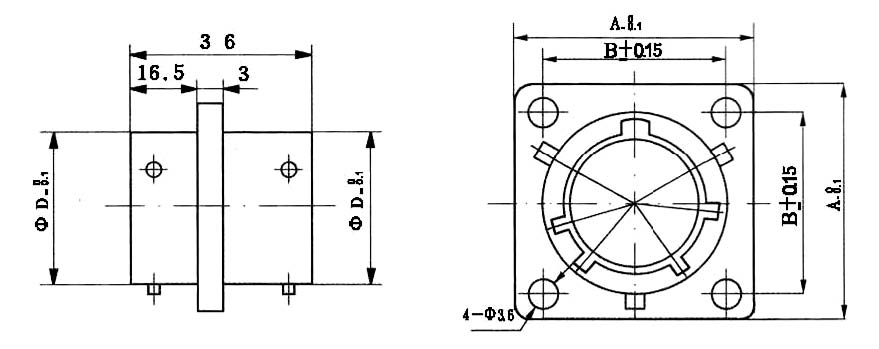

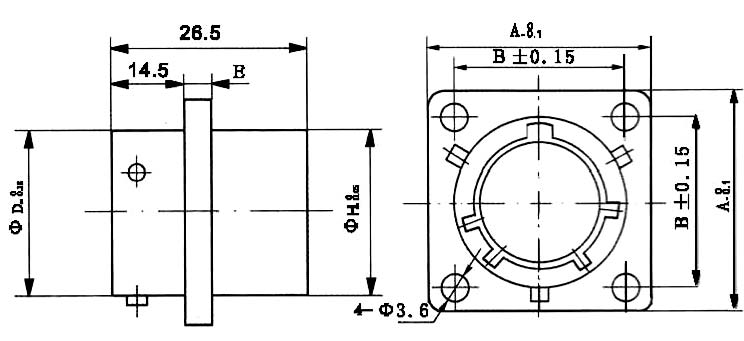

插座外形及安装尺寸(方法兰式)

壳体号 | A | B | E | D | H |
08 | 21 | 15 | 1.5 | 13 | 13 |
10 | 24 | 18 | 16 | 16 |
12 | 27 | 21 | 20 | 20 |
14 | 30 | 23 | 23 | 23 |
16 | 33 | 25 | 26 | 26 |
18 | 36 | 27 | 29 | 29 |
20 | 39 | 29 | 2.2 | 32 | 32 |
22 | 42 | 32 | 35 | 35 |
24 | 45 | 35 | 38 | 38 |
穿墙式插座外形及安装尺寸

壳体号 | A | B | D |
08 | 21 | 15 | 13 |
10 | 24 | 18 | 16 |
12 | 27 | 21 | 20 |
14 | 30 | 23 | 23 |
16 | 33 | 25 | 25 |
18 | 36 | 27 | 29 |
20 | 39 | 29 | 32 |
22 | 42 | 32 | 35 |
24 | 45 | 35 | 38 |
方法兰带电缆罩式插座外形及
壳体号 | A | B | D | E | Md | d | L |
08 | 21 | 15 | 13 | 1.5 | 14X1 | 6 | 41 |
10 | 24 | 18 | 16 | 18X1 | 8 |
12 | 27 | 21 | 20 | 20X1 | 10 | 43.5 |
14 | 30 | 23 | 23 | 24X1 | 12 | 49.5 |
16 | 33 | 25 | 26 | 27X1 | 14 |
18 | 36 | 27 | 29 | 30X1 | 17 |
20 | 39 | 29 | 32 | 2.2 | 33X1.5 | 20 | 51 |
22 | 42 | 32 | 35 | 36X1.5 | 24 |
24 | 45 | 35 | 38 | 39X1.5 | 27 | 55 |

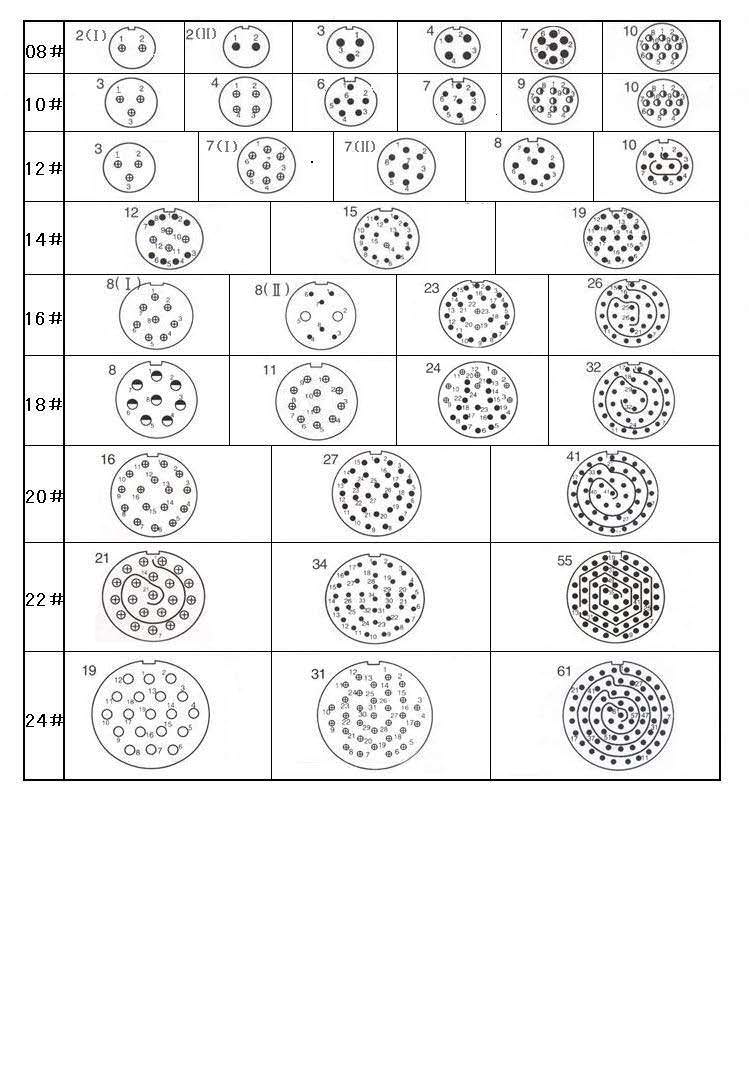

Y50X系列接点排列(装针绝缘体插合面视图)
