辊筒平行度测量仪-轧钢厂应用
一、辊筒平行度测量仪介绍
辊筒平行度测量仪L-742专门应用于辊筒及类似的校准和调整，带两个连续扫描的激光平面,平面相互正交。两个激光可以在工厂定做为：两个侧面或一个侧面，一个顶部。
辊筒平行度测量仪L-742激光平面度和垂直度精度为0.0025mm/M。
辊筒平行度测量仪L-732专门应用于辊筒及类似的校准和调整，带两个连续扫描的激光平面,平面相互正交。两个激光可以在工厂定做为：两个侧面或一个侧面，一个顶部。
辊筒平行度测量仪L-732激光平面度和垂直度精度为0.01mm/M。
辊筒平行度测量仪系统组成
双扫描激光发射器L-732
探测靶 A-1533 带读数显示器
地标线夹具
仪器底座（或三角架）

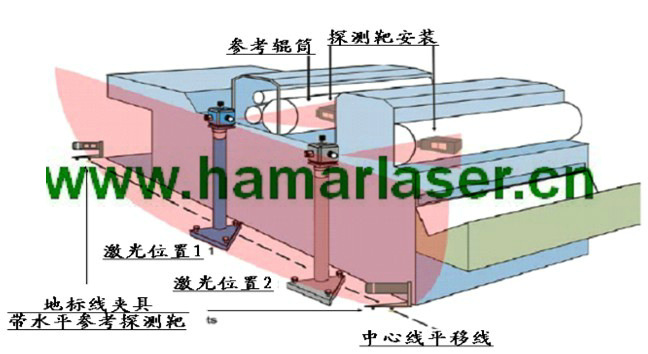

辊筒平行度校准一直是个艰难的任务
主要用于辊筒平行度校准和其他类似的应用的辊筒平行度测量仪L-742扫描激光系统，它拥有两个自动旋转的激光面，它的精度足够满足当今绝大多数公差要求。出厂前根据需要，可配置两个互相垂直的激光面，或者一个水平一个垂直的激光面。
辊筒平行度测量仪是一个强大的工具，与传统工具相比较，辊筒平行度测量仪不仅能测量，更能在短时间内解决问题，我们的辊筒平行度测量仪能为您节省45%的时间，提高机器装配，调整效率，缩短停产时间，增加质量降低报废率，并且大大提高工具的使用寿命。
二、辊筒平行度测量仪的功能
1、辊筒平行度测量仪测量平面度是无与伦比
辊筒平行度测量仪最关键的一个组成部分就是激光的直线度或者平面度，因为它们是后续校准测量的参考量。
辊筒平行度测量仪 L-742 是世界上平面度最高的激光系统。 360º度扫描时激光面的平均精度为0.5角秒(0.002 mm/M) ，90º 扫描时激光面精度为0.25角秒( 0.001 mm/M)。
2、辊筒平行度测量仪超高精度的垂直测量能力
辊筒平行度测量仪两个激光面垂直精度为1角秒 ( 0.005 mm /M)，测量距离为30.5米，以至世界上最高的机器也能轻松的测量校准。辊筒平行度测量仪L-742 还有有两个内置的水平仪，精度也是1角秒。
3、辊筒平行度测量仪的新代无线探测靶
辊筒平行度测量仪另一个关键的组成部分是激光对准系统探测靶的分辨率。
辊筒平行度测量仪L-742 系统配备了新式无线探测靶(A-1519-900, A-1519-2.4, A-1520-900 and A-1520-2.4)。 探测靶的分辨率是0.00025 mm，测量距离是30米。配备的R-1310-900 (R-1310-2.4) 惠普掌上电脑，能同时显示4个探测靶的测量数据。
探测靶使用充电电池，重量轻，和hamar laser的其他产品一样，只需一次设置就能反复测量，动态调整。
三、辊筒平行度测量仪的应用
- 辊筒平行方面
- 造纸厂
- 印刷机
- 薄膜线
- 滚压成型设备
- 高精度激光切割和高精度水流切割
- 线路板钻孔机械s
- 测量和校准:几乎所有面的平整度 (垂直度, 框架, 轨道, 法兰, 圆,等等.)
- 3个面之间的垂直度
- 水平和垂直面的直线度测量
- 水平的和垂直的移动轴线的平整，即使面很大（30.5米半径）
- 检查垂面的垂直度 (30.5 meters)
- 检查水平面表面轨道的扭曲和平行度
- 检查垂面表面轨道的扭曲和平行度
- 60米长的表面一次测量可以完成
四、辊筒平行度测量仪实用易操作的对中软件能自动下载数据
无线记录和分析对中数据，我们的3-D平直度和垂直度分析软件，Plane5,快捷流畅的数据分析过程，在一个安装主体上能测量多大7个不同表面，每个面的平整度和垂直度呈现一个彩色3D图形。
我们的机床几何分析软件也是非常更好的，适合测量和分析加工中心、龙门台架和镗床每个运动线平直度测量值和垂直度值，用户可以选择机床类型来分析，软件提供设备俯视图侧视图和主视图。在收集完数据后，自动在报告中显示平整度、平直度、平行度和垂直度问题。
五、部分客户名单
Japan
Mitsubishi Heavy Industries(1 L-740, 1 L-742 10 for LNG tanker & aerospace applications)
Mitsui Heavy Industries(same LNG tanker systems as Mitsubishi)
Applied Materials(over 50 L-730 units worldwide for flatness)
Hitachi Turbine Division(L-741 and L-705 for turbine flatness and half-bore alignment )
Iwatani Corp(L-740 for measuring flatness)
Nakan Corp(L-742 for flatness/squareness)
Korea
Hyundai2 L-741’s 2 L-742’s plus 10 A-1530 targets ( flatness and marking for LNG tankers)
Samsung2 L-741’s 2 L-742’s plus 10 A-1530 targets ( flatness and marking for LNG tankers)
Korea Aerospace2 L-705’s (Hinge Line Bore Alignment)
Korean NavyL-705 (Bore Alignment for barrel straightness)
SusungtechL-742 ( Roll Alignment)
Taesung Eng. Company. L-732 (Roll Alignment
SE Asia & China
Komag Corp L-700 (Malaysia – spindle alignment)
Mitsui Copper Foil: L-732 Roll Alignment (2 units – Taiwan and Malaysia)
SLMML-740 (Singapore – flatness alignment)
MaxetimL-705 (Vietnam - Bore Alignment)
General Electric ChinaL-740 (for turbine flange flatness measurement)
Harbin Power CorpL-743 (China- machine tool alignment)
Xaloy CorpL-705 (Thailand – for bore alignment)
Taiwan
Applied Materials(L-730 for flatness)
Fair Friend Machine Tool Comp.(L-743 for machining centers)
Mitsui Copper Foil(L-732 roll alignment)
美国部分客户名单
Cranston Printworks
Dofasco Forge
Eastman-Kodak
Hazelett Strip-Casting Corp
Heidleberg Harris
Honeywell
James River Paper Company
Kimberly Clark Corporation
Nucor Steel
Waupaca Foundry
