WSL型十字轴式万向联轴器主要用于辊式板材矫正器，轴线折角α≤10°，回转直径46～150mm，公称转矩90～6300N·m。

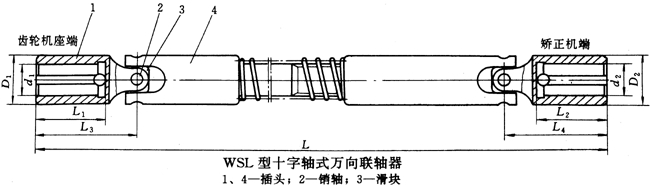

WSL型十字轴式万向联轴器基本参数和主要尺寸（JB/T7846.2-95）/mm
型号 | 公称 转矩 Tn/N·m | 齿轮机座端 | 矫正机端 | L | 转动 惯量 I/kg·m2 | 最大 质量 m/kg |
d1 | L1 | D1 | L3 | d2 | L2 | D2 | L4 |
Y型 | J1型 | Y型 | J1型 |
WSL1 | 90 | 20、22、24 | 52 | 38 | 46 | 100 | 20、22、24 | 52 | 38 | 46 | 100 | 800 | 0.003 | 7 |
25、28 | 62 | 44 |
30、32、35、38 | 82 | 60 | 58 | 120 | 25、28 | 62 | 44 | 820 | 0.0076 | 9 |
WSL2 | 315 | 30、32、35、38 | 82 | 60 | 58 | 120 | 30、32、35、38 | 82 | 60 | 58 | 120 | 840 | 0.01 | 12 |
40、42、45、48、50 | 112 | 84 | 70 | 160 | 880 | 0.018 | 15 |
WSL3 | 500 | 40、42、45、48、50 | 112 | 84 | 70 | 160 | 40、42、45、48、50 | 112 | 84 | 70 | 160 | 920 | 0.023 | 19 |
55、56 | 112 | 84 | 90 | 200 | 960 | 0.051 | 25 |
60、63、65 | 142 | 107 |
WSL4 | 1400 | 55、56 | 112 | 84 | 90 | 200 | 55、56 | 112 | 84 | 90 | 200 | 1200 | 0.077 | 38 |
60、63、65 | 142 | 107 |
70、71、75 | 142 | 107 | 120 | 210 | 60、63、65 | 142 | 107 | 1210 | 0.16 | 44 |
WSL5 | 4000 | 70、71、75 | 142 | 107 | 120 | 210 | 70、71、75 | 142 | 107 | 120 | 210 | 1220 | 0.19 | 54 |
80、85、90、95 | 172 | 132 | 150 | 260 | 1270 | 0.37 | 65 |
WSL6 | 6300 | 80、85、90、95 | 170 | 132 | 150 | 260 | 80、85、90、95 | 172 | 132 | 150 | 260 | 1320 | 0.48 | 86 |
注：L为安装长度
