　　芯型弹性联轴器是利用若干组合在一起的橡胶制成的中心装有钢棒或钢管的柱销，置于两半联轴器的凹形盲孔中，以实现两半联轴器的联接。芯型弹性联轴器结构简单，制造容易，成本低廉，不用润滑，维修方便，但更换弹性件时需移动一端半联轴器和主机轴，该联轴器具有补偿两轴相对偏移和减振性能，适用于中小功率、要求不高、轴线对中比较方便的传动轴系，例如农用泵等。

LN型芯型弹性联轴器基本参数和主要尺寸GB/T10614-89

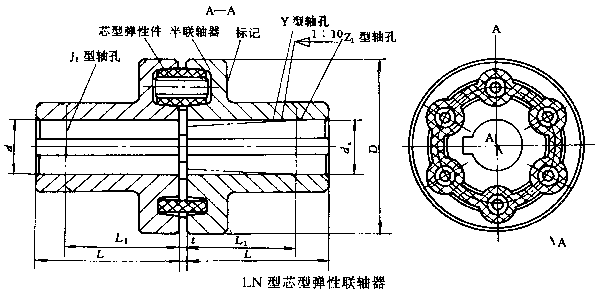

LN型芯型弹性联轴器

LN型芯型弹性联轴器基本参数和主要尺寸（GB/T10614-89）/mm

型号	公称转矩 T_n/N·m	瞬时最大转矩T_max /N·m	许用转速 [n]/r·min^-1		轴孔直径 d、d_z	轴孔长度			D	t	转动惯量I /kg·m²	质量 m/kg
						Y型	J₁、Z₁型
			钢	铁		L	L	L₁
LN1 (N1)	6.3	20	5000	4000	10、11	25	—	22*	70	3	0.0006	1.1
					12、14	32		27*
					16、18、19	42		30
					20、22	52		38
LN2 (N2)	25	80		3500	16、18、19	42	42	30	85		0.0015	2
					20、22、24	52	52	38
					25、28	62	—	44
LN3 (N3)	63	180	4500	3000	20、22、24	52	52	38	105		0.0039	3.7
					25、28	62	62	44
					30、32、35	82	—	60
LN4 (N4)	100	315			24	52	52	38	120		0.0087	6
					25、28	62	62	44
					30、32、35、38	82	82	60
					40、42	112	—	84
LN5 (N5)	160	500	4000		28	62	62	44	140		0.169	9
					30、32、35、38	82	82	60
					40、42、45、48	112	—	84
LN6 (N6)	250	710	3600	2500	32、35、38	82	82	60	160		0.0354	14.1
					40、42、45、48、50、55、56	112	—	84
LN7 (N7)	400	1120	3200		38	82	82	60	180	4	0.0575	16.8
					40、42、45、48、50、55、56	112	—	84
					60	142		107
LN8 (N8)	630	1800	3000	2000	45、48、50、55、56	112	112	84	240		0.0971	24.1
					60、63、65、70	142	—	107
LN9 (N9)	900	2240	2800		48、50、55、56	112	112	84	220		0.1412	30.7
					60、63、65、70、71、75	142	—	107
LN10 (N10)	1250	3150	2400	1600	55、56	112	112	84	240	5	0.2304	38.5
					60、63、65、70、71、75	142	142	107
					80	172	—	132
LN11 (N11)	1600	4000	2400	1600	60、63、65、70、71、75	142	142	107	250	5	0.2889	45.2
					80、85、90	172	—	132
LN12 (N12)	2500	6300	2000		70、71、75	142	142	107	320	6	0.7902	76.2
					80、85、90、95	172	172	132
LN13 (N13)	4000	10000	1800		80、85、90、95	172	172	132	360	7	1.4711	118
					100、110、120	212	212	167
LN14 (N14)	8000	16000	1600	1400	100、110、120、125	212	212	167	420	7	2.9312	171.6
					130、140	252	—	202

注：
1.带*的轴孔长度仅适用于J₁型轴孔。对于Z₁型轴孔，应把22改为17，27改为20。

2.轴孔型式可根据需要选取。

3.联轴器转动惯量和质量是各型号中最大的钢制半联轴器的计算近似值。

4.N1～N14为弹性件代号规格。

◎芯型弹性联轴器GB/T10614-89 相关参数列表
◎	芯型弹性联轴机特点（GB/T10614-89）
◎	芯型弹性联轴机实体模型（GB/T10614-89）
◎	LN型芯型弹性联轴机基本参数和主要尺寸（GB/T10614-89）
◎	LNS型芯型弹性联轴机基本参数和主要尺寸（GB/T10614-89）
◎	LN、LNS型芯型弹性联轴机许用补偿量（GB/T10614-89）
