精密电动旋转台MOTORIZED PRECISION ROTARY
特点:
l 精密轴系,齿轮或同步带传动,转速高;
l 中空设计便于装卡光学元件或其他调整架;
l 可设零位光电开关;
l 可换装伺服电机;
l 核心部件经过特殊处理后,可应用于真空环境中,特殊规格接受订制。

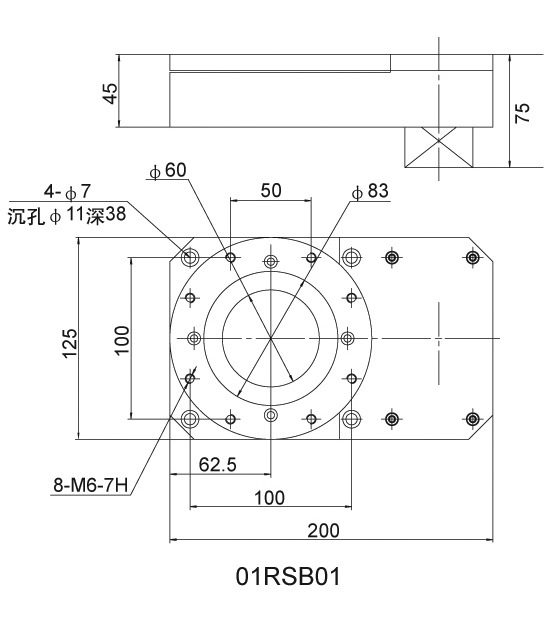

技术指标型号 | 01RSB01 | 01RSB02 | 01RSB13 | 01RSB16 |
台面直径mm | 125 | 60 | 120 | 230 |
传动比 | 4∶1 | 4∶1 | 5∶1 | 8∶1 |
传动方式 | 同步带 | 同步带 | 齿轮 | 齿轮 |
分辨率(64细分) | 0.007031° | 0.007031° | 0.005625° | 0.003516° |
重复定位精度 | <0.08° | ±0.08° | ±0.08° | ±0.08° |
最大速度(4细分) | 360°/s | 900°/s | 600°/s | 270°/s |
步进电机 | 2相 | 2相 | 2相 | 2相 |
最大静转矩 | 40Ncm | 56Ncm | 80Ncm | 100Ncm |
最大中心负载 | 8kg | 4kg | 6kg | 10kg |
自重 | 2.8kg | 1.6kg | 3.4kg | 9.4kg |
