濮阳S11油浸式变压器产品结构

①铁心。三相R型铁心变压器的铁心结构是由两个长方形其截面为内凸的铁心和包围在其外的截面为外凸的铁心组成的三相带外框双框卷铁心。

②绕组。R型铁心变压器的高低压绕组是在铁心柱上直接绕制的，因此，一般采用层式或螺旋式线圈，层间绝缘全部采用网格点胶纸，绕组同心度好，径向机械强度高。

③器身。采用新的器身绕组端面有效支撑结构，夹件上的吊板和箱盖下的吊板各开可移动的槽孔，解决器身悬空顶箱盖问题。

④油箱。油箱有管状散热器油箱、片式散热器油箱、波纹油箱等几种。

濮阳S11油浸式变压器产品特点

【噪声低】   京创牌S11变压器具有自冷和风冷自动转换功能，噪音水平可低于60dB,油箱箱底加减振垫，箱壁可加装隔音板，磁通密度低于1.6特斯拉。

【全密封】    产品在封装时，S11变压器厂家采用真空注油工艺，完全去除了变压器油箱中的潮气。密封后变压器不与空气接触，有效的防止氧气和水分进入变压器而导致绝缘性能下降（绝缘材料和油老化），因此不必定期进行油样试验。

【使用寿命长】    全密封变压器箱盖与箱沿采用螺栓联结或焊死结构，隔绝油与空气的接触，绝缘不会受潮，大大降低绝缘老化速度，提高了使用寿命。

【体积小、外形美观】    京创牌S11变压器的油箱采用波纹板式散热片，当油温变化时，油体积的变化由波纹片的弹性胀缩来调节补偿。波纹油箱外形美观体积小，占地面积小。

【免吊心】    铁心和绕组各自采用了紧固措施，器身高、低压引线等紧固部分都带自锁防松螺母，采用了不吊心结构，能承受运输的颠震，可节约吊心检查费用。

【免维护】    全密封变压器油由于封装以后，所以京创牌S11变压器不需定期换油等维护。

【抗短路能力强】   京创牌S11变压器的低压绕组除小容量采用铜导线以外，一般都采用铜箔绕抽的圆筒式结构；高压绕组采用多层圆筒式结构，使之绕组的安匝分布平衡，漏磁小，机械强度高，抗短路能力强。

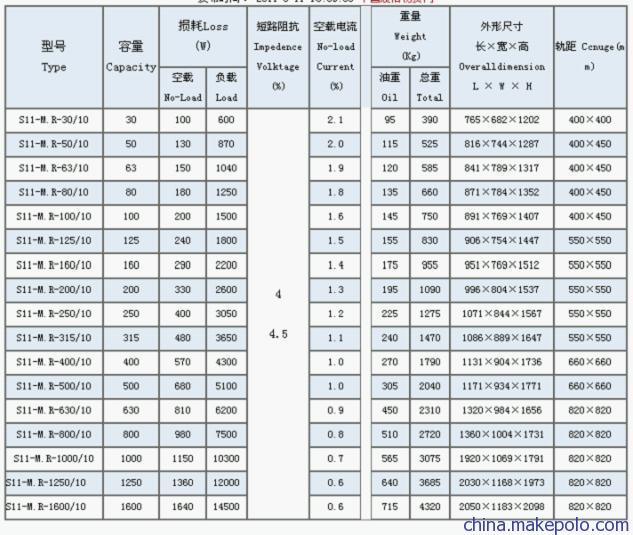

S11-M-50/10，S11-M-63/10，S11-M-80/10，S11-M-100/10，S11-M-125/10，S11-M-160/10，S11-M-200/10，S11-M-250/10，S11-M-315/10，S11-M-400/10，S11-M-500/10，S11-M-630/10，S11-M-800/10，S11-M-1000/10，S11-M-1250/10，S11-M-1600/10，S11-M-2000/10，S11-M-2500/10

濮阳S11油浸式变压器执行标准

濮阳S11油浸式变压器订货须知

①变压器型号； 　　   ②变压器容量； 　　③额定电压及高压分接范围； 　

④相数、阻抗电压； 　 ⑤额定频率； 　　  ⑥联结组编号； 　　

⑦冷却方式； 　　     ⑧保护等级； 　　  ⑨使用条件； 　　

⑩绝缘水平； 　　     ⑪采用标准； 　　  ⑫其他特殊要求

濮阳S11油浸式变压器供货方式

1.专车配送：运输时间：24小时。仅限范围：华中、西北、华北。

2.物流发货：货到验货付款，三天即可到达。涉及范围覆盖全国。

3.中铁运输：一般3-5天到；铁路覆盖区域，详情请来电咨询。

一年三包：自购买日起，出现任何质量问题，一年内包退、包换、保修。
