吊机专用可替代IY/IYH系列回转马达 旋转马达 WK/WKH液压回转装置
品牌/型号
WKH2.5 2.5-1700D60221
| 是否提供加工定制:是 |
额定电压:18MPA |
额定功率:30KW |
| 额定转速:8~350r/min |
结构形式:柱塞式 |
品牌:泰勒姆斯 |
| 受载类型:径向马达 |
型号:WKH5 |
转速类型:低速马达 |

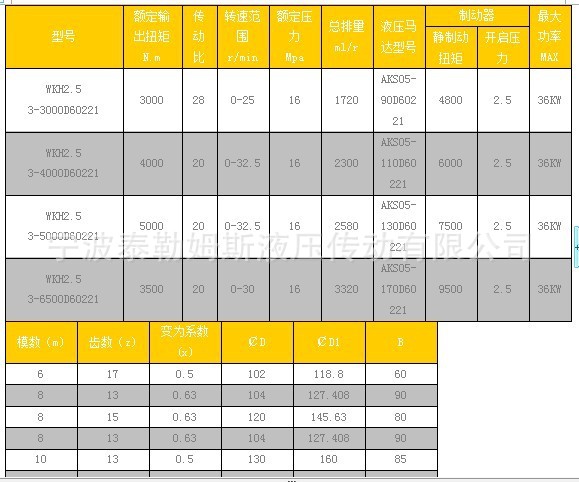

选型举例
WKH2.5 3-10000CD47H表示液压传动装置采用单级行星减速器传动,齿轮箱模数为2.5 3,总扭矩为10000ml/rev,输出轴采用螺纹联接,液压马达配流器D47,额定压力等级为20MPa.带齿轮端输出
参数说明
(1)、总排量为液压马达排量乘以减速传动比
(2)、额定扭矩是在系统压力为16MPa或20MPa是,考虑传动效率后的实际输出扭矩。
(3)、传动效率包括液压马达的机械效率和行星减速器机械效率之乘积。
选型说明
(1)、WK液压传动装置允许在高背压下工作。在连续工作是,使用背压10MPA.
(2)、壳体允许最高压力为0.3MPa,如有特殊要求,请与厂家联系。
(3)、液压油:建议使用高质量、防泡沫、抗氧化的矿基液压油,理想工作油温30℃-50℃,允许油温-20℃~80℃,当油温低于10℃时,必须用低凝液压油. 液压油的粘度为40~60厘沲,允许为5~300厘沲.
(4)、液压油过滤精度推荐为25um,或更高过滤精度。
(5)、液压传动装置均可双向旋转,具体转向见附图。如用户要求与图示转向相反,请在订货时注明。
(6)、泄油管定位:WK传动装置允许任何方向安装:为保证马达内个运动副的润滑,要求在工作之前将马达内充满液压油,泄油口位置的选择必须保证运转中壳体充满液压油。
(7)、配流器进出油口方向:配流器进出油口方向允许按外形安装联接位置以72°为间隔旋转,但当松开螺钉旋转时,不能损坏平面O形圈的密封功能。

|
运输说明 |
|
马达都是采用木箱包装,运输方式为:快递和物流。无特别要求默认运输方式为我公司指定物流,若要求发快递,快递费用为对方负担,如需要发其他快递或物流请提前与我们沟通。 |
|
售后服务 |
|
我厂有专业的技术服务人员,解决了你的后顾之忧,买家收到货后,产品无法安装或规格有误或质量问题,请联系我们,本产品质保一年,除下一些特殊产品不在质保范围内。(温馨提示:南方和北方应选用相对应的抗磨液压油,以保证油的干净,工人第一次操作时,应注意调节转速和压力) |
|
