WP-18型无纸记录仪简介  联系电话18020256660

WP-18型无纸记录仪是我公司经过巧思设计，具有许多独特功能、中国台高分辨率、真正彩色无纸记录仪：

1、本记录仪采用6.1′TFT彩色LCD显示器，多种画面显示功能，WINDOWS界面，分辩率高达640×480象素，VGA显示。

2、带红外线侦测功能，可自动侦测关闭LCD显示器以延长液晶显示器的使用寿命。

3、插卡式即插即用型输入输出I/O卡，使用户扩充输入或输出的通道数数量时，无需再返回厂家或另订新表，只需购买相应的输入或输出卡，即插即用，自行组态即可。

4、各通道之间、输入与输出之间全部光电隔离，输入分度号全可切换。

5、使用高可靠的FLASH内存，高压缩算法，使数据存贮更多更可靠。

6、最高精确度：18-bit A/D模拟量输入。

7、快速采样率：所有通道均可200毫秒采样。

8、24种数学运算方式用户可自行编程：如进行通道与通道之间的加减乘除、开方、计时、计数、累积。

9、可带通用串行接口(RS-232、422、485)输出或以太网输出数据。

产品特点

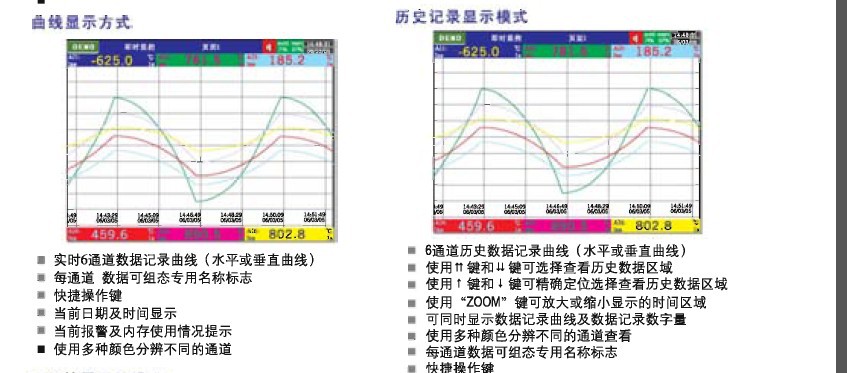

6.1′彩色TFT LCD 液晶显示器，图象分辨率高达640×480象素，VGA真彩显示，WINDOWS界面 最大输入输出通道：18路模拟量输入输出通道                   12路数字量输入输出通道                   18路软件编程通道 各通道之间、输入或输出之间全部光电隔离即插即用输入/输出I/O卡，6个卡槽 用户使用界面：WINDOWS人机界面               简单的键盘设置和操作程序 红外线侦测功能：当无人在附近时自动侦测关闭LCD显示以延长LCD液晶寿命，节约能源 超小型安装空间：深度仅174mm 多种显示格式：垂直趋势图和水平趋势图显示；光柱棒图显示；数字或混合显示 数据保存：高压缩率数据保存                     通用价廉Flash ROM内存，无需备用电池，断电后永久保存                     用户可自行购买Flash，最大可扩充至512M字节 通讯接口：R5-232/422/485或以太网接口数据输出 高精度测量：18-bit A-D摸拟量输入 快速采样率：所有通道均可在200毫秒内采样 开放的多种数学运算方式：用户可自行编程：如进行通道与通道之间的加减乘除、开方、计时、计数、累积。                         可编程显示的报警和信息提示                         可携带的台式或台式/面板安装式混合安装

电源

        90-250V AC：47-63Hz，60VA，30W

        11-30V DC：60VA，30W

显示

        6.1"TFT LCD，分辩率640×480象素，256色

内存

       标准配置:8MB；CF卡:16MB；可充至:16MB、128MB

模似量输入卡（AI181,AI182，AI183）

        精度：18 bit

        采样速度：5次/秒

        额定电压：最小-2V DC，最大12V DC

        易燃电流：200mA

        共模抑制比（CMRR）：120dB

        常模抑制比（CMRR）：55dB

        隔离电压：500V DC（最小）

传感器断线检测

         TC，RTD，mV输入：传感器呈打开状态

         (4-20)mA输入：呈< 1mA状态

         (1-5)V输入：呈< 0.25V状态，

         其它输入不适用

传感器断线响应时间

         TC, RTD, mV输入：10秒内

         (4-20)mA, (1-5)V输入：0.1秒

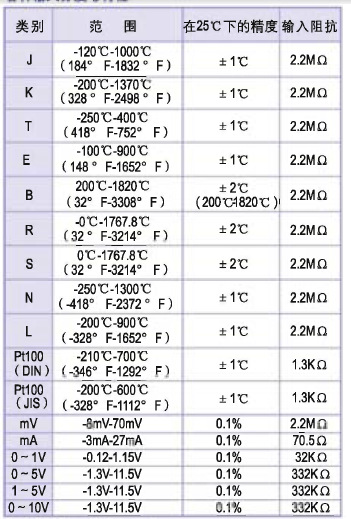

各种输入分度号特性：

数字量输入卡（DO181）

        通道：每卡6通道

        继电器容量：5A/240V AC

常用通讯模块（CM181）

        RS-232/422/485 三合一

        RS-232（可连结1台）

        格式：RS-485或RS-422（可连结多达247台）

        通讯协议：Modbus RTU

        地址：1-247

        波特率：0.3 - 38.4 kbps.

        数据位：7或8 bits

        校验码：无，奇，偶

        停止位：1或2 bits

        Ethernet工业以太网通讯模块 (CM182)

        通讯协议：TCP/IP， 10 Base T

        端口：AUI和 RJ-45，可自动侦测

模拟量输出卡（AO183）

       通道：每卡3个

        输出信号：4-20mA，0-20mA，0-1V，0-5V，1-5V，0-10V可编程

        分辨率：15 bits

        精度： 0.1%

        负载阻抗:电流输出:0-500ohms，电压输出:10k ohms

        输出波动：全负载波动的0.01%

        输出稳定时间：0.1秒（99.9%稳定度）

        绝缘失效电压：最小1000VAC

        线性误差： 0.005%满量程

        温度影响： 0.0025% 满量程/ ℃

        最低输出：0mA 或 0V

        最高输出：22.2mA 或 5.55V

        线性输出范围：0-22.2mA (0-20mA或 4-20mA)

                                    0-1.11V (0-1V)， 0-5.55V (0-5V, 1-5V)

                                    0-11.1V (0-10V)

红外线侦测器

        距离：在2米左右侦测人的移动

        延迟时间：由用户自行定义10,20,30,40,50或60分钟

工作环境

        工作温度：5-50℃

        保存温度：-25℃到60℃

        湿度：20-85%RH

        绝缘电阻：20 MΩ （500VDC）

        绝缘强度：3750VAC，50/60Hz ，1分钟

        抗震性：10-55Hz，10m/S2，2小时

        产品尺寸：盘面型-166 (W) x 144 (H) x 174mm (D)

                            便携型-166 (W) x 192 (H) x 194mm (D)

        开孔尺寸：138 x 138mm

通过标准

安规： UL873 (11th edition, 1994)

             CSA C22.2 No. 24-93，

             CE:EN 61010-1(1EC1010-1)

             Over Voltage Category Ⅱ，

             Pollution degree 2

             pollution degree Ⅱ

电磁干扰

        EN50081-1，EN61326

        (EN55011 class B，EN61000-3-2，EN61000-3-3)

        EN50082-2，EN61326

        (EN61000-4-2，EN61000-4-3，EN61000-4-4，EN61000-4-5，EN61000-4-6，EN61000-4-11，EN50204)
