上润WP-R302C中长图彩屏无纸记录仪简介       联系电话18020256660

 WP-R302C 16路万能输入彩屏无纸记录仪，可输入标准电流、标准电压、频率、毫伏、热电偶、热电阻等信号。

具有传感器隔离配电输出、继电器报警输出、变送输出、流量积算、温压补偿、历史数据转存、打印以及远程通讯功能。

功能特点

• 系统

1. 采用最新大规模集成电路，国际名厂元器件精心设计。
2. 高速、高性能32位ARM微处理器，画面响应时间小于0.2秒，可同时实现16路信号的检测、记录、显示和报警。
3. 5.6英寸320*234点阵TFT高亮度彩色图形液晶显示，LED背光、画面清晰、宽视角。
4. 全隔离万能输入，可输入多种信号，无需跳线，通过软件组态即可。
5. 新型开关电源，85VAC~265VAC范围内正常工作。
6. 集成硬件实时时钟，掉电情况下时钟也能准确运行。
7. 提供变送器+24VDC隔离配电。
8. 全铝密封外壳及内部屏蔽板，保证仪表在恶劣环境中正常工作。
9. 大容量FLASH闪存芯片存贮历史数据，掉电永不丢失数据。
10. 12路继电器报警输出。

• 信号

1. 可输入各种标准信号：标准电流、标准电压、频率、毫伏、热电阻、热电偶。
2. 信号全量程精度±0.5%。
3. 通道间采用光电器件，完全隔离。
4. 提供标准4~20mA变送输出。

• 软件

1. 软件密码锁保证用户组态安全。
2. 中文菜单组态，可自由组态并显示工程位号、工程单位。
3. 工程量显示数值达到4位半，显示范围：-9999~19999，还支持真空度运算及科学计数法显示。
4. 同时指示各路通道的下下限、下限、上限、上上限报警，可以记录并显示最近的15条报警信息。
5. 每个通道均支持流量累积功能，提供小时报表、8小时班报、12小时班报、日报+月报等多种报表形式。
6. 多达4组温压补偿，支持孔板、涡街等流量装置及蒸汽、水、一般气体等补偿介质的补偿运算。
7. 曲线显示模式可选择横向曲线或纵向曲线。
8. 提供4组曲线组合，每组可自由选择通道、自由选择曲线颜色。
9. 内置GB2312二级汉字字库（6500个汉字）。
10. 功能强大的T6输入法，操作方便。支持汉字拼音输入，数字、英文、特殊符号、上下标等字符输入，采用国际标准编码，解决特殊单位及汉字位号的输入问题。

• 通讯

1. 标准串行通讯接口：RS485和RS232C。
2. 支持标准的Modbus-RTU通讯协议，提供多种数据类型，如百分量、工程量、累积量等。除支持本公司的上位机管理软件外，还支持iFix、组态王、MCGS、力控等通用专业组态软件，无需专用驱动。
3. 使用USB2.0接口转存和备份历史数据，最大支持2GB优盘。
4. 支持FAT32文件系统，Windows可自动识别备份数据文件，无需格式转换。
5. 外接微型打印机，可手动打印数据、曲线，定时自动打印实时数据，满足用户现场打印的需要。

      显示

构造

安装方式：嵌入式仪表板安装（垂直仪表盘），允许向后最大倾斜30度安装，左右水平。

仪表板厚度：2~26mm

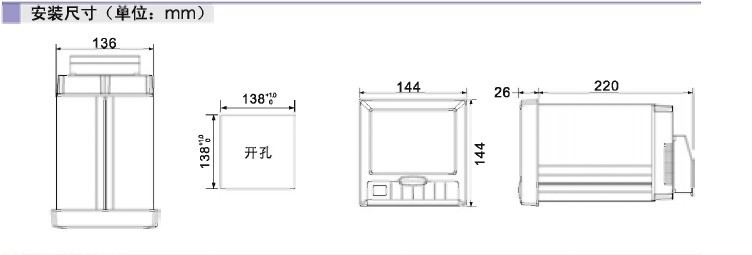

外型尺寸：144(W)*144(H)*220(D)mm

重量：4kg

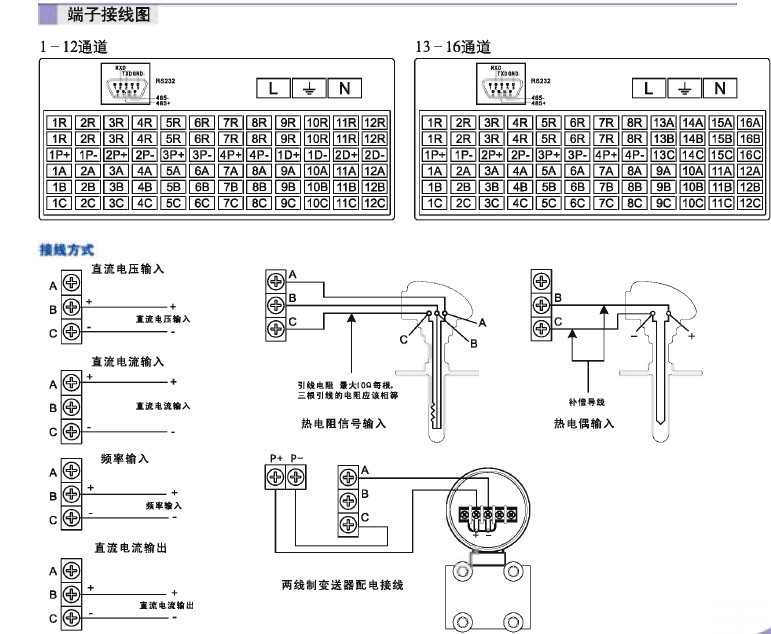

• 输入部分

输入点数：1~12通道，16通道

测量周期：1秒

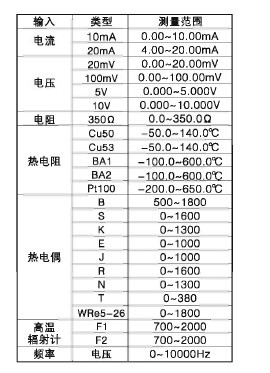

输入种类：

显示部分

显示器：5.6英寸TFT彩色LCD(320*234点)

显示组：显示组数：4组

                每组可设置的通道数：4通道

显示色彩：256色

通道位号：5个汉字或10个字母（数字）

通道单位：3个汉字或7个字母（数字）

状态显示：显示画面名称，板卡状态，报警状态，USB设备标志，循环显示标志

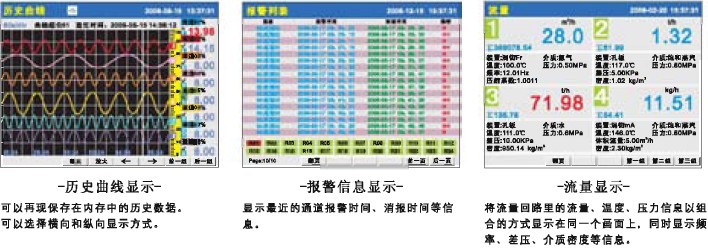

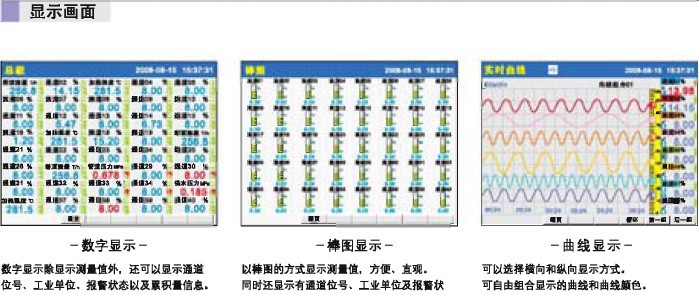

显示画面：测量数据显示（总览、数字显示、棒图显示、曲线显示），历史曲线显示，信息显示（报警信息、累积报表），功能画面（数据备份、打印）

总览显示：显示所有的测量通道的数据和报警状态

更新率：1秒

曲线显示：可以纵向、横向选择

历史曲线：可再现内存中存储的数据

                    可放大1/2/4/8/16/32倍

报警信息：总共记录显示15条记录

• 温压补偿功能

测量装置： 孔板，涡街（电流型），涡街（频率型） 测量介质： 蒸汽，水，一般气体 蒸汽温度： 0～600℃ 蒸汽压力： 0.1～22MPa 蒸汽状态： 自动判断饱和蒸汽和过热蒸汽 水温度： 0～150℃ 水压力： 0.6MPa、1.6MPa 气体压缩系数： 空气、氧气、氮气可自动查询，               一般气体可设置常数。 涡街系数： 0.00000～999,999

• 存储功能

外部存储      媒体： 优盘      格式： FAT32      方式： 文件记录      容量： 最大2G 内部存储      媒体： 闪存      格式： 二进制保存      方式： 连续记录      容量： 1~12通道

 报警功能

设置数：   每通道最多可设置4个报警。 报警种类： 上上限报警、上限报警、下限报警、           下下限报警 延迟报警： 可在参数设置中进行设置，所有报警使用             同一设置。 设置范围： 0～10秒。 显示：      发生报警时，测量数据显示画面都有报警           状态显示。

• 关于时钟

时钟：      硬件时钟，掉电保持运行。 运行范围： 2001年～2099年 时钟精度： ±10ppm(0 ～50℃)，不包括打开电源时           所导   致的延迟误差(1秒以下)。

• 电源部分

额定电压： 220VAC 使用电源电压范围：              85VAC～265VAC 额定频率： 50Hz 启动电流： 最大7.5A 功耗：    最大30W（包含选配功能）

正常运行条件

        电源电压： 220VAC         电源频率： 50Hz         环境温度： 0～50℃         环境湿度： 0%～85%（不结露）         预热时间： 接通电源后30分钟         安装位置： 室内

附加规格

• 报警输出继电器

          输出点数：

          1~12通道：0~12点

          13~16通道：0~8点

          触点类型：常开触点

          触点容量：3A/250VAC

• 通信功能

          媒体：       RS-232或RS-485           协议：       Modbus-RTU（从机）协议           通信速率： 1200/2400/4800/9600/19200/38400/57600

• 打印功能

          打印机：   面板式微型打印机           打印内容： 实时数据、历史数据、累积报表           打印方式： 手工打印、定时打印

• 模拟输出

          信号类型： 4～20mA           输出通道数： 0～4通道可选。           输出方式： 测量通道的变送输出。           最大负载： 750Ω

• 24VDC变送器电源输出

          输出点数：    4回路           输出电压：    24VDC           额定输出电流： 65mADC(过电流保护动作电流:约90mA)

• 频率输入电源输出

          输出电压：    12VDC，24VDC           输出点数：     与选配的频率输入数相同。           最大输出电流： 30mADC

• USB接口

          USB接口规格： 符合Rev2.0标准，主机功能           接口数：       1个（前面）           可连接的设备： USB存储器（优盘）

• 累积/报表功能

          累积点数： 与输入通道数相同，每个输入通道均可累积           累积范围： 0～999,999,999           报表种类： 时报、8小时班报、12小时班报、日报+月报           报表长度：

                                   报表类型        时间长度

                                       时报               16天

                                8小时班报           128天

                               12小时班报          192天

                                日报+月报            1年
