1 产品简介

ODF单元箱是为了满足通讯网络的发展，适用于光纤到小区、光纤到大楼、远端光模块成端的新型ODF配线箱，箱体采用优质钣金材料，含有光缆固定片、加强芯固定件等附件，可直接接地，19英寸标准安装，满足客户不同的需求。

2 产品特点及功能

² 钣金单元式箱体结构，外形美观大方；

² 走纤规范，满足光纤弯曲半径大于40mm；

² 结构设计人性化，进出纤各自独立，互不干扰；

² 标识清楚，每芯光纤的输入、输出均有明显的标识；

² 规格系列齐全，满足不同客户的安装要求；

² 19英寸标准安装，通用性好；

 3 技术规格

3.1 环境要求

² 工作温度： －10℃～＋40℃

² 贮存温度： －25℃～＋55℃

² 相对温度： ≤85%（+30℃）

² 大气压力： 70KPa～106Kpa

 3.2 适用性指标

² 标称工作波长：   850nm、1310nm、1550nm；

² 光纤活动连接器： 符合GB12507及相关标准规定；

² 光纤指标：       符合GB/T11818和GB/T7424的规定；

 3.3 光电性能

² 光纤连接器损耗： ≤0.5dB

² 插入损耗：       ≤0.2dB

² 回波损耗：       ≥50dB

² 插拔性寿命：     ＞1000次

 3.4 机械性能

² 塑料件燃烧性能符合GB51697-85的规定；

² 光纤光缆穿过金属板孔时装有保护套；

² 保证纤芯、尾纤的曲率半径大于37.5mm；

² 光缆进入单元箱曲率半径大于光缆直径的15倍。

图1-1  单元箱的安装

 4.2 光缆开剥及固定（以非带状光缆为例）

（1）清洁光缆；

（2）开剥光缆，长度约L+1.5米（仅供参考），铠甲层预留25mm，中心加强芯预留100mm，（如图1-2）；

（3）将裸纤清理干净，套上散纤保护套管（如图1-3），在（图1-4）标识处缠好带；

（4）用喉扣将铠甲层固定有光缆固定板上（如图1-5）。

图4-2  非带状光缆开剥的长度要求


图4-3  穿保护套管

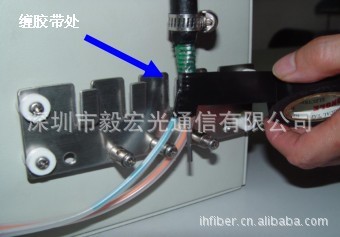

图4-4  胶带开剥处

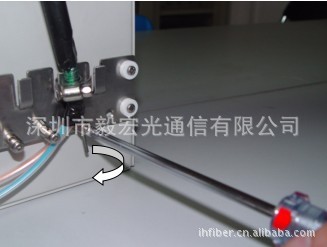

 图4-5  锁紧喉扣和光缆加强芯

4.3 裸纤的引入（以非带状光缆为例）

（1）将裸纤引入单元箱进行盘储（如图4-6），先用线扎将保护套管截止于熔接区开口处，盘储多的余长然后用线扎固定在模块开口处；

（2）将盘好尾纤的熔接盘的单芯光纤进行开剥（如图4-7），剪齐纤芯后，将两根光纤对接进行熔接（如图4-8）；

（3）熔接完毕后，穿好保护套管再在熔接机上进行熔化， 最后放置在熔接盘的合适位置；

（4）熔接完以后进行标识（如图4-9）；

（5）重复第(1)、(2)、(3)、(4)步做完其它模块和单元箱；

熔接前要穿入熔接保护套管，并熔接过程式中务必保持纤芯的清洁。

注：图中的熔接类型仅供参考，用户必须根据具体情况而定，同时，带状光缆除固定装置以外，还可直接安装，即已经作过接地后的裸纤。
