1 产品简介

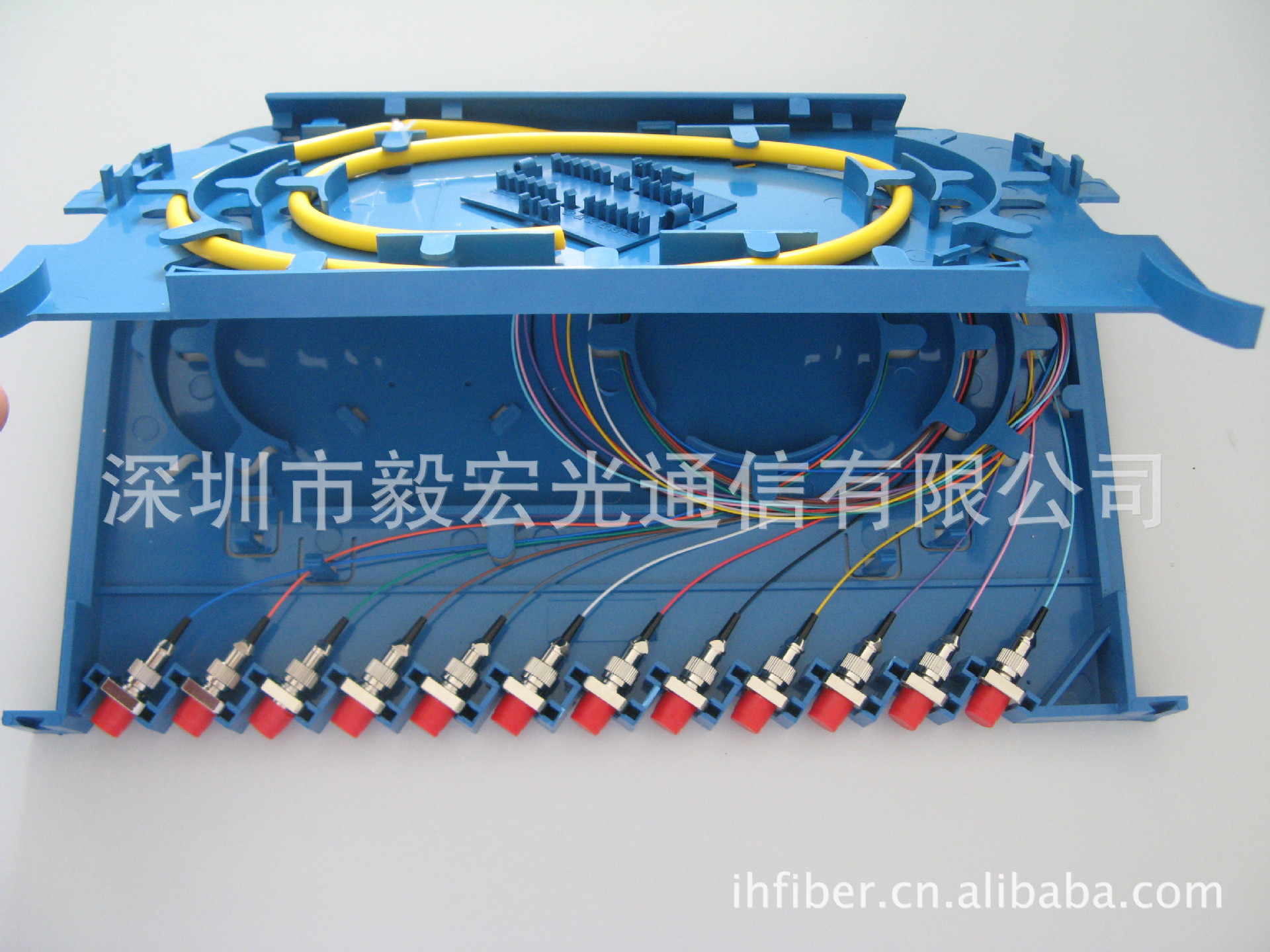

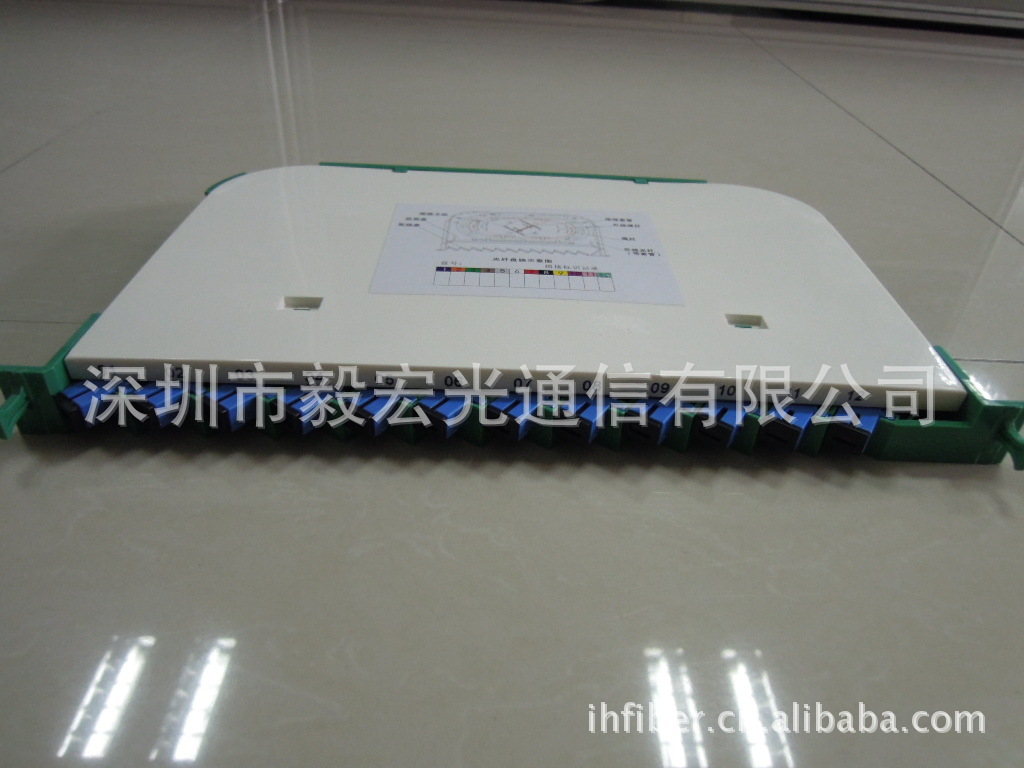

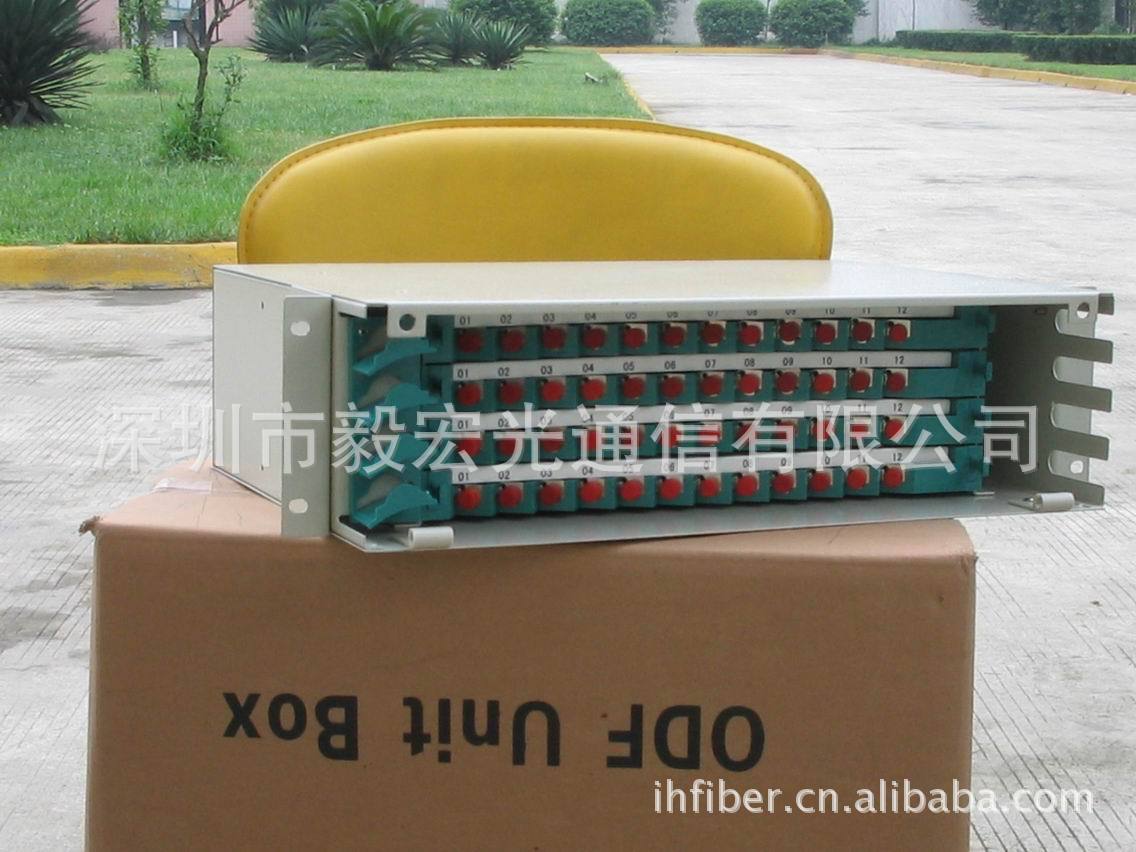

ODF单元箱，光纤熔接配线单元盒，又称ODF配线箱，是用于光缆引入、固定和保护、光缆终端与尾纤熔接, 用户可根据实际需求选配单元数量或法兰盘数量。是专为光纤通信机房设计的光纤配线设备。具有光缆固定和保护功能光缆终接功能、调线功能、以及光缆纤芯和尾纤保护功能。既单独装配成光纤配线架，也可与数字配线单元、音频配线单元同装在一个机柜/架内，构成综合配线架。该设备配置灵活、安装使用简单、容易维护、便于管理、是光纤通信光缆网络终端，或中继点实现排纤、跳纤光缆熔接及接入必不可少的设备之一。

² 钣金单元式箱体结构，外形美观大方

² 19英寸标准安装，通用性好

² 全模块化设计，全正面化操作，单元箱集光纤熔接、盘储、配线为一体，每个熔配模块可单独抽出，满足离架或在架操作使用

² 光缆、尾纤、跳线的管理层次清晰，有良好的可操作性；可卡接式安装FC、SC、ST和LC等多种适配器

² 适用于带状和非带状光缆

² 适配器与设备在30°卡接式安装，既保证了跳线的弯曲曲率半径，又可避免激光灼伤人眼

² 光缆和尾纤均具有2m以上的盘储空间

² 工作温度： －10℃～＋40℃

² 贮存温度： －25℃～＋55℃

² 相对温度： ≤85%（+30℃）

² 大气压力： 70KPa～106Kpa

² 标称工作波长：
850nm、1310nm、1550nm；

² 光纤活动连接器： 符合GB12507及相关标准规定；

² 光纤指标：
符合GB/T11818和GB/T7424的规定；

² 光纤连接器损耗： ≤0.5dB

² 插入损耗：
≤0.2dB

² 回波损耗：
≥50dB

² 插拔性寿命：
＞1000次

² 塑料件燃烧性能符合GB51697-85的规定

² 光纤光缆穿过金属板孔时装有保护套

² 保证纤芯、尾纤的曲率半径大于37.5mm

² 光缆进入单元箱曲率半径大于光缆直径的15倍

² 抗电强度：≥3KV（DC）／1min不击穿、无飞弧

² 绝缘电阻：≥1000MΩ／500V（DC）

² 热缩套管L=60，12根/盘

² 裸纤保护管，1米/盘

² 喉箍φ13～φ19，2个（选配）

² 加强芯柱，2个（选配）

² 扎带2x60，5根/盘

² M6皇冠螺母.螺钉，4套
