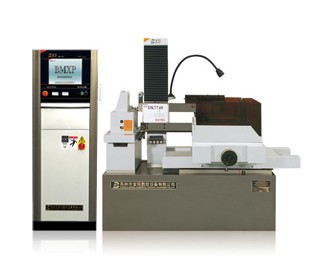

DK7740D技术资料（配置XKG-2005中走丝线切割）

一、机床的型号规格及性能特点:

  1、机床的型号、规格及参数：

    a.机床的型号： DK7740D；

b.工作台面行程：500mm×400mm；

c.切割工件最大厚度： 500mm可调  ；

d.切割工件最大锥度：6°（100mm内可达）；

e.最大切割效率：＞100mm2/min（Cr12 80mm厚时）；

f.最大切割电流：6A；

g.粗糙度：加工40mm厚的Cr12粗糙度多刀切割：Ra≤1.5 μm；

h.加工精度/直径：0.015（Φ10mm）；

i.机床消耗功率：3kw；

j.电极丝直径：Φ0.15～Φ0.20mm；

k.走丝速度：4～11m/s；（艾默生变频器控制）

    l.机床外形尺寸：1650 mm×1000 mm×1800mm；

    m.整机重量：2000kg。

2、机床的性能、特点：

l 本机是利用电极线和高频电源，在CNC系统控制下，按预定轨迹对工件进行电火花切割加工的线切割机床。该机床刚性较好、运行平稳、功能强、操作方便可靠，适合加工高精度、高韧性、难加工的导电金属模具，复杂的金属零件和样板。该机种极大拓展了线切割机的加工范围，针对塑钢门窗异形材成型模具，铝合金门窗异形成型模具、汽车零部件、电视机、洗衣机等家用电器外壳塑成模具。广泛应用于模具、电子仪器、精密机械、汽车零部件、军工等部门。

l 床身是采用高强度铸铁（HT250）成型的基座，为机床的承重部件。宝玛的铸件体都采用树脂砂铸造技术铸造(慢走丝铸件就采用此技术),两次高温退火处理，在同类型机床中自重也大，确保机械精度的恒久不变。

l 电控柜部分具有多次切割功能，采用变频技术使运丝更加稳定，工件表面光洁度提高到﹤1.5µm，加工精度到﹤0.015mm

l 采用CNC数字控制走丝方式，提高了工件表面光洁度

l 具有单方向放电功能，有效控制工件表面切割线纹

l 采用慢走丝高频电源，结合快走丝加工特点，独立开发出的高频电流可实现稳定快速加工，有效地控制钼丝损耗

l 具有智能化数据库，通过大量试验和优化组合，供用户针对不同工件切割需求进行选择

l 具有高低压调档电流功能，满足不同工件材质下的加工电流的选择

l 具有分组脉冲辅助功能，进一步满足高端客户的精细要求

l 特别选用新式三层过滤式水箱，延长了工作液的使用寿命，提高了工作液的洁净度，排渣性能增强，最终促使加工工件光洁度的提高，配合采用宝玛最新型的冷却液—水基工作液，对操作工及环境无害，符合环保要求，

l 采用引进德国威图公司技术生产XKG型电柜，外形美观大方，内部结构优良合理。散热效果好，电柜出厂前均经过长时间的高温老化，保证元器件适宜于长时间连续工作。

l 采用HF编控一体化软件完全与AUTOCAD图形兼容，具有多次切割功能

二、主要性能指标和技术要求

  1、编程软件的基本功能：

(A)坐标系：绝对坐标、增量坐标（相对坐标）；

    (B)图形坐标变换、缩放、旋转功能，图形跟踪显示功能；

    (C)直线、圆弧插补功能；

    (D)斜度加工功能；

    (E)上下异面加工功能；

    (F)短路、断丝处理功能；

    (G)停电记忆功能，加工结束自动停机功能；

    (H)自动对端面、对中心功能；

    ( I )自动加过渡圆弧功能（任意，拐角功能）；

    ( J )反向加工功能；

    (K)菜单技术、自动编程功能；

(L)数据传输；

（M）多刀切割功能

2. CNC系统的配置组成功能及其技术性能:

   ① CNC的硬件组成：

    (A)国产的PC机： P2以上；

(B) 128MB内存；

    (C)20GB硬盘；

(D) 1.44软驱；

    (E) 15″SVGA彩显；

(F) RS232接口及鼠标；

(G)带USB接口；

  ② CNC的软件组成及操作平台：

    (A) CNC软件由自动编程系统功能模块组成；

    (B)操作平台为DOS 6.22以上版本。

  ③ CNC系统的技术性能：

    (A) 4轴联动(如带锥度)；

    (B)斜度加工(如带锥度)；

  ④ CNC系统运行环境：

    (A)温度：5～40℃；

    (B)相对湿度：40%～80%。

 3、规格参数：

    (A)工作台：

        工作台尺寸：785 mm×500mm；

        工作台带T型槽；

        工作台承载：500Kg。

     (B)行程：

        X轴：400mm；

        Y轴：500mm；

        厚度：500mm；

        斜度：±3°/100mm；

     (C)辅助行程：

        U轴：24mm；

        V轴：24mm；

     (D)丝杠、导轨：

        丝杠：精密滚珠丝杠(XY轴)；

        导轨：精密滚珠镶钢导轨；

     (E)床身：全封闭式；

(F)主轴上下移动距离：100 mm～500 mm

4、机床精度：

     (A) X、Y轴的运动矢动量：0.005mm；

     (B) X轴的定位精度：0.02mm；

     (C) X轴的重复定位精度：0.002mm；

     (D) Y轴的定位精度：0.02mm；

     (E) Y轴的重复定位精度：0.002mm；

     (F)丝与工作台的垂直度：可调整到≤0.01mm；

     (G)储丝筒径向跳动≤0.03mm；

     (H)储丝筒钼丝储丝量为300m

三、标准装箱单: DK7740             数量

1、主机                           1台

2、控制柜                         1台

3、电脑主机                       1台

4、水箱                           1台

5、水泵电机及电缆线               1套

6、供水管                         1根

7、电源线                         1根

8、摇手柄                         1把

9、紧丝轮                         1个

    10、强力磁铁                       4块

     11、拆装器                         1个

     12、地脚螺母                       4个

13、地脚                           4个

14、6寸十字把                      1把

15、6寸一字把                      1把

16、17寸呆拔板手                   1把

四、主要外购件、易损件及耗材清单

一、机械类

二、电器类

五、技术文件：

1、        机床出厂合格证                1份

2、        机床使用说明书                1本

3、        机床电器图                    1份

4、        装箱单                        一份

六、安装及调试；

1、        设备到厂后，由需方安排卸货并就位，将电源线准备好。

2、        机床调试由供方负责，需方配合。

七、机床安装、服务

  1、本公司免费负责调试、安装。

  2、产品实行三包服务一年，售后技术服务及时周到。

  3、机床终身维修，备件有偿优惠长期供应。

  4、客户可派操作人员到本公司进行免费培训。

苏州市宝玛数控设备有限公司
