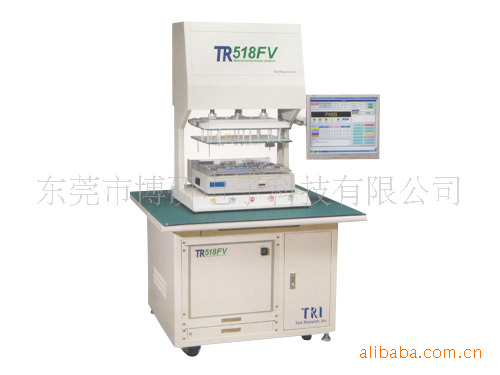

ICT全新德律原版TR-518FV,ICT测试专家,测试稳定,保修一年

TR-518FV 在线测试仪规格参数表
项 目 | 详细参数 |
测试点数 | 标准配备:256点,可以每片开关板64点或128点扩充至1792点 |
大型主机(8u):可以每片关开板256点扩充至3584点 |
测试步骤 | 最大步骤: 12288步骤,可依需求扩充 |
测试时间 | 开路/短路测试:每1000点约1Sec(Typical DUT) |
元件测试:每一元件约0.6mSec至30mSec(Typical DUT) |
测试范围 | 电阻:0.1Ω至40MΩ电晶体/二极体: 0.1V至9.99V |
电容:1.0PF至100mF Zener Diode:标准,0.1V至9.99V,选配HV,0.1V至48V |
电感:1.0UH至60H |
隔离点电路 | 隔离点自动选择,每测试步骤5点 |
测试值上下限设定范围 | 上限:+1%至999%下限:-1%至-99% |
可测电路板尺寸 | 标准配备: 420mm(宽)×300mm(深)×100mm(高) |
主控制电脑 | Pentium4等级PC以上 |
监视器 | 19寸彩色液晶显示器 |
记忆设备 | 40-250GB硬盘 |
列印机 | 标准配备:20行列印机 |
*其它选购配备 | WindowsXP作业系统环境,多国语言使用界面(英文、中文、) |
德国进口气动系统 | FESTO DNG-100-160(200)-PPV-A气压缸,最大下压力:450Kg/6Bar |
工作气压 | 4-6Kg/C㎡耗气量:4 Liter/cycle |
电源 | AC100V-120V,200V-240V,50Hz-60Hz,350W |
尺寸重量 | : 960mm(宽)×850mm(深)×1530mm(高),约160Kg |
電阻:
範圍 | 信號源 | 說明 |
1~49.99 | 0:固定電流源 | DC 5mA |
| 1:低一檔的電流源 | DC 500μA |
| 3: 1K相位(R//L) | AC 1KHz相位分離量測,用以測量與電感並聯的電阻 |
| 4: 10K相位(R//L) | AC 10KHz相位分離量測 |
| 5: 100K相位(R//L) | AC 100KHz相位分離量測 |
| 6:小電阻4線量測 | |
50~299.99 | 0:固定電流源 | DC 5mA |
| 1:低一檔的電流源 | DC 500μA |
| 2:高速量測R//C | 高速量測,用以量測與電容並聯的電阻 |
| 3: 1K相位(R//L) | AC 1KHz相位分離量測 |
| 4: 10K相位(R//L) | AC 10KHz相位分離量測 |
| 5: 100K相位(R//L) | AC 100KHz相位分離量測 |
300~2.999K | 0:固定電流源 | DC 500μA |
| 1:低一檔的電流源 | DC 50μA |
| 2:高速量測R//C | 電阻高速量測 |
| 3: 1K相位(R//L) | AC 1KHz相位分離量測 |
| 4: 10K相位(R//L) | AC 10KHz相位分離量測 |
| 5: 100K相位(R//L) | AC 100KHz相位分離量測 |
3K~29.99K | 0:固定電流源 | DC 50μA |
| 1:低一檔的電流源 | DC 5μA |
| 2:高速量測R//C | 電阻高速量測 |
| 3: 1K相位(R//L) | AC 1KHz相位分離量測 |
| 4: 10K相位(R//L) | AC 10KHz相位分離量測 |
30K~299.99K | 0:固定電流源 | DC 5μA |
| 1:低一檔的電流源 | DC 0.5μA |
| 2:高速量測R//C | 電阻高速量測 |
| 3: 1K相位(R//L) | AC 1KHz相位分離量測 |
300K~2.999M | 0:固定電流源 | DC 0.5μA |
| 1:低一檔的電流源 | DC 0.1μA |
| 2:高速量測R//C | 電阻高速量測 |
| 3: 1K相位(R//L) | AC 1KHz相位分離量測 |
3M~40M | 0:固定電流源 | DC 0.1μA |
