开姆洛克607橡胶金属热硫化粘合剂 原厂正品胶水 热熔胶
全国服务电话：400 0800 630
Chemlok 607开姆洛克—特种弹性体与多种基材胶粘剂
一、 用途：未硫化氟橡胶等特种弹性体与金属等多种基材热硫化型胶粘剂。
二、特点：
1、 适用性广，能将多种未硫化弹性体与多种基材通过热硫化粘合。弹性体有：氟橡胶、某些聚丙烯酸酯和硅橡胶、混炼型聚氨酯等。基材有：金属、玻璃、塑料和多种织物纤维。
2、 单组份、单涂层，工艺简便。
3、 CH607所产生的粘合力能耐水、盐雾、化学品、油脂、溶剂及其它苛刻环境。耐温可达260℃。
4、 在许多情况下，经试验可用甲醇或乙醇稀释至500%～1000%，使用效果良好。
三、性能：
组 份：合成有机硅混合物与甲醇的溶液
颜 色：无色
含 固 量：6.25～6.75%
比 重：0.82～0.85
闪 点：9.4℃
稀 释 剂：甲醇或乙醇
储 存 期：未开启容器(25℃) 24个月
四、工艺：
☆ 表面处理：机械处理(喷砂)后脱脂，或化学处理。
☆ 稀 释：可不经稀释直接涂胶。若实际操作需要，亦可以前述稀释剂进行适量稀释。 稀释量最高可达500%～1000%。
☆ 涂 胶：用刷涂法或浸渍法将CH607均匀涂覆于基材表面。
☆ 干 燥：室温至少干燥30分钟，或高温104℃，5～15分钟。
☆ 停 放：根据需要可在干燥后立即硫化，亦可停放2天内硫化，但要避免污染。
☆ 硫 化：
一段硫化：温度与时间按被粘胶料所需。
二段硫化：起始温度应比一段温度低10℃，由此逐步升温。经过至少2～3小时至所需的最高温度。最高二段硫化温度一般不宜超过218℃。
注 意：经一段硫化后的粘接效果尚未达到最佳，在硫化温度较低和时间较短时尤其如此。故在一段和二段硫化之间操作时应特别小心。

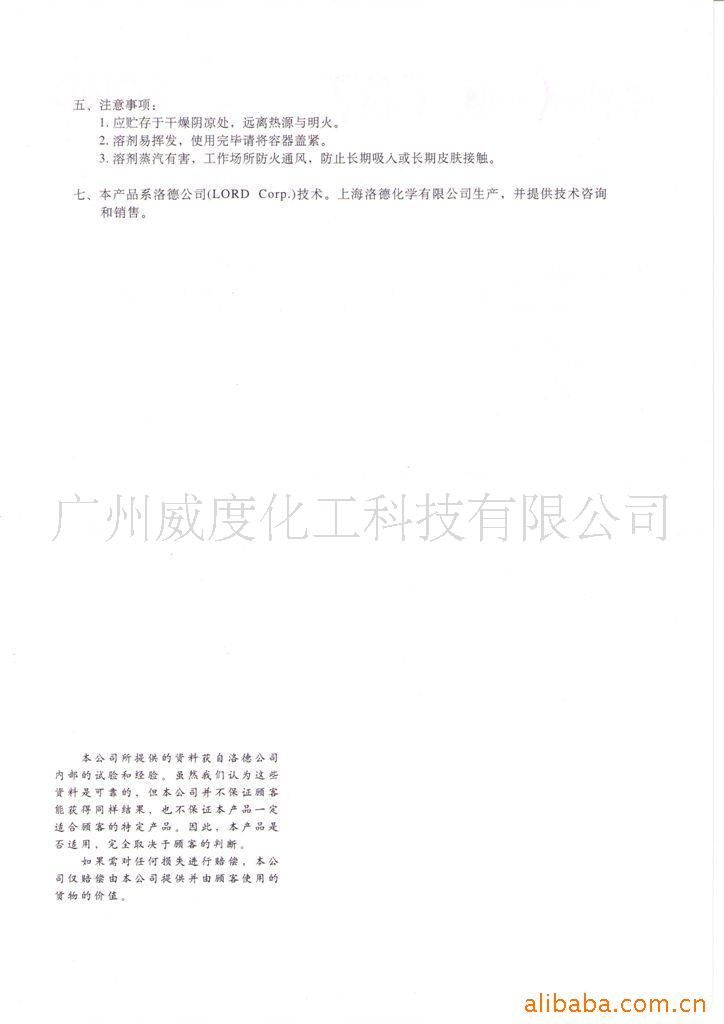

五、注意事项：
1．应贮存于干燥阴凉处，远离热源与明火。
2．溶剂易挥发，使用完毕请将容器盖紧。
3．溶剂蒸汽有害，工作场所防火通风，防止长期吸入或长期皮肤接触。
六、本产品系洛德公司（LORD Corp.）技术并生产。上海洛德化学有限公司提供技术咨询和销售。
