產品簡介 |
||||||
|

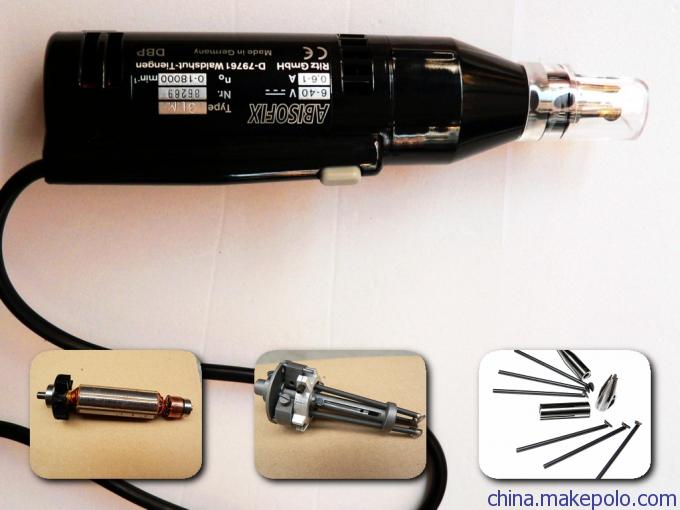

德國ARNO FUCHS阿諾福克斯（音譯）ABISOFIX掌上型電動高速剝皮機,採用直流高速空心杯電機設計，最高達20000RPM，並有即停刹車性能 ,其功能十分強大，是一種多功能多用途的高性能剝皮器，能徹底清除市面多種導線上任何堅硬的絕緣層,而絕不損害導線本身. 操作快捷容易, 效果特別出色. 是專門設計為製造變壓器及線圈電器同修理馬達, 發電機等行業使用, 並有多達9種功能22個類型刀頭可供選擇, 只需更換刀頭即能轉換為更多種用途，適用導線線直徑由0.2 - 4.5mm ø.方形距形面扁平線達到35mm為提高產品質量與生產效率而增加利潤,歡迎採用德國“阿諾福克斯”剝皮機 l 拉出/刮離式剝離方式，操作直接容易。 l 採用高碳鎢鉬合金/鑽石刀片, 刀片持久耐用。 l 高速直流電機,從0-20000RPM控制電源無極可調 l 從0.2-4.5mm,剝離長度達70mm, 可剝離直至線圈底部 l 手柄輕巧，功能強大，只需更換刀頭，即可實現多種用途 |
|||||||
|
使用設備 |
|||||||
|

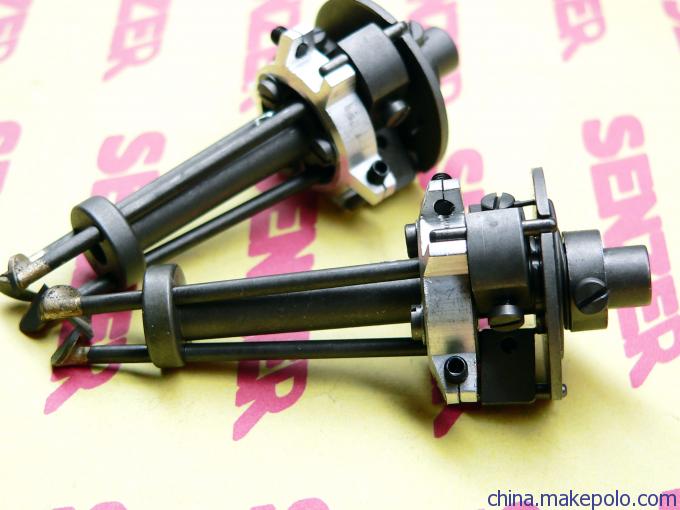

工作原理： ABISOFIX掌上型剝皮器裝有三把硬合金刀片，配合活動的離心刀頭裝置，當馬達高速轉動時，刀片由離心力驅動而同時併合，精細地切削導線表面的絕緣層，而不會損害到銅線本身。通過調節控制箱的無段級變速器，就可應用於不同大小的線徑，快速適用粗線，慢速適用細線。
操作說明 先將漆包線放入刀頭內，然後輕按馬達微型開關及將漆包線退出，即可完成剝離工作。透過變速器調節刀頭轉速，可控制達到最理想的切削與脫漆效果。 |
|||||||
|
可選供貨類別 |
|||||||
|
|
標準型號刀頭 |
||||||
|
標準刀頭為剝皮機標配型號，剝離漆包線和編織線，也可以剝離切割安裝套管等；最長剝離長度為70mm |
|
手柄型號 |
刀頭型號 |
適用線徑ø |
|||
|
A1 |
MK1 |
0.2mm-0.8mm |
|||||
|
A3 |
MK2 |
0.6mm-2.0mm |
|||||
|
A5 |
MK5 |
1.2mm-4.5mm |
|||||
|
|
有限位刀頭 |
||||||
|
剝離漆包線紡織線，氧化釉層等的去除 帶長度限位元裝置“L”指剝離長度是可以調整的，由3mm-40mm,如需剝離更長的需拆除限位元裝置；最大長度可達70mm刀片限限制位的“M”可調整的刀位圈，可用於特殊的線規多層絕緣層的最外的絕緣層，不會損壞內層導線漆層. |
|
手柄型號 |
刀頭型號 |
適用線徑ø |
|||
|
|
A1LM |
MK1LM |
0.2mm-0.8mm |
||||
|
|
A3LM |
MK3LM |
0.6mm-2.0mm |
||||
|
|
A5LM |
MK5LM |
1.2mm-4.5mm |
||||
|
|
特殊刀頭 |
||||||
|
在特殊的應用場合，尤其是電感電容等電子元件引腳，它們可能需要剝離至元件的底部，距離0mm，以元件底部開始剝離絕緣層。 |
|
手柄型號 |
刀頭型號 |
適用線徑ø |
|||
|
|
|
|
|
||||
|
|
AS |
MKS |
0.4mm-3.0mm |
||||
|
|
平形刀頭 |
||||||
|
平形刀頭應用在電纜和電線PVC,編織線等較厚的絕緣層的剝離，還可以應用於多股導線的套管，帶長度限位元裝置，最長達70mm剝離接近產品底部2mm |
|
手柄型號 |
刀頭型號 |
適用線徑ø |
|||
|
|
AFLM3 |
MK3FLM |
0.6mm-4.0mm |
||||
|
|
AFLM5 |
MK5FLM |
2.0mm-5.0mm |
||||
|
|
|||||||
|
|
小溶出頭 |
||||||
|
小溶出頭主要應用於剝離和清漆或焊接金屬佈線引腳的清理，修正焊接電路板連接引腳 剝離範圍及引腳最小距離5mm（有條件4mm） 剝離長度最小0.5mm最長30mm.MAX 剝離的線徑大小可微調 |
|
手柄型號 |
刀頭型號 |
適用線徑ø |
|||
|
|
AK1 |
KMK1 |
0.5mm |
||||
|
|
AK2 |
KMK2 |
0.6mm |
||||
|
|
AK3 |
KMK3 |
0.7mm |
||||
|
|
AK4 |
KMK4 |
0.8mm |
||||
|
|
AK5 |
KMK5 |
0.9mm |
||||
|
|
AK6 |
KMK6 |
1.0mm |
||||
|
|
AK7 |
KMK7 |
1.1mm |
||||
|
|
AK8 |
KMK8 |
1.2mm |
||||
|
|
|
||||||
|
矩形面刀頭 |
|||||||
|
對於銅扁條和銅帶漆包線的刀銑刮除，在達到正確的速度後，只需輕微的施壓，即可去除絕緣層， 當銅扁或銅帶大於18mm時，可雙面操作，鑽石刀頭有極其的耐磨性能，是簡便而高效的 |
|
手柄型號 |
刀頭型號 |
|
|||
|
|
AF |
MKF |
|
||||
|
|
|
|
|
||||
|
|
|
|
|
||||
|
|
|
|
|
||||
|
|
撚線絞頭 |
||||||
|
為扭單股或多股需要絞合的線扭頭，在預先剝離絞線兩端整齊的扭合在一起； 刀頭上的硬質合金撚線針，可由離心力自動調整導線的大小只需將多股線插入刀頭內，開機並撤回，即可完成撚線工作。
|
|
手柄型號 |
刀頭型號 |
適用線徑ø |
|||
|
|
AV3 |
MKV3 |
0.2mm-2.5mm |
||||
|
|
AV5 |
MKV5 |
2.5mm-6.0mm |
||||
|
|
|
|
|
||||
|
|
|
|
|
||||
|
|
線材扭曲 |
||||||
|
為需要兩根或者多根線材的絞合，常見於雙絞線 將兩根或多根需扭曲的電線放線上勾中，啟動電機，拉直就可完成絞合工作 較粗的電線使用慢速，較細的線可用較高的速度 |
|
手柄型號 |
刀頭型號 |
適用線徑ø |
|||
|
|
AVH |
VH |
Bis0.6mm |
||||
|
|
|
|
|
||||
|
|
|
|
|
||||
|
|
|
|
|
||||
|
|
電源適配器 |
||||||
|
電源適配器為剝皮器提供直流電源，帶有超載保護以及鎮流濾波； 提供的40V電源是恒電壓的，由電阻式調壓，電壓是無極可調的， |
|
型號 |
規格資料 |
||||
|
|
NE421 |
230V 50Hz AC/10-40V DC |
|||||
|
|
NE42B |
110V 60Hz AC / 10-40V DC |
|||||
|
|
|||||||
|
|
|||||||
|
|

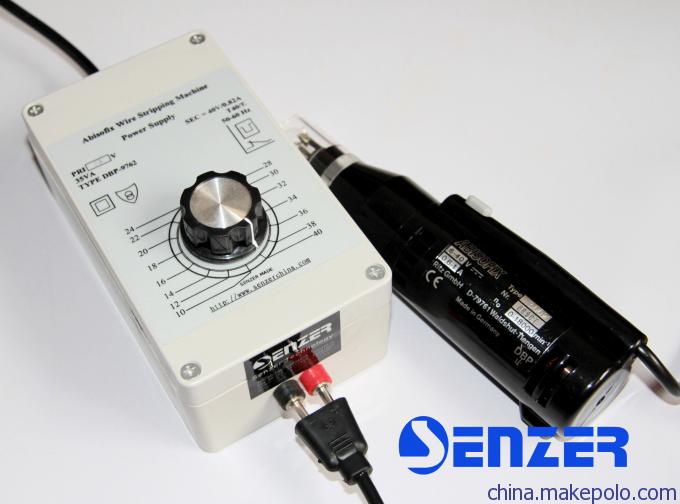

國產適配器 |
||||||
|
國產電源適配器為剝皮器提供直流電源，帶超載保護以及雙鎮流濾波；採用16檔制固定電壓輸出，從10V-40V直流輸出，每檔制扼流1.75V，輸出電壓更穩定，更耐用 |
|
型號 |
規格資料 |
||||
|
|
DBP-9761 |
110V 60Hz AC / 10-40V DC |
|||||
|
|
|
|
|
||||
|
|
DBP-9762 |
230V 50Hz AC/10-40V DC |
|||||
|
|
|
|
|
||||
|
|
表座&腳踏板 |
||||||
|
在應用當中需要工作位上使用，可將剝皮器固定在一個工作臺面上，可解放持有剝皮器的手，切換和關閉設備時採用傻瓜式交換機 |
|
|
型號 |
|
|||
|
|
|
ATP |
|
||||
|
|
|
|
|||||
|
|
|
|
|
||||
|
|
|
|
|
||||
|
|
|
|
|||||
|
|
|
|
|||||
|
|

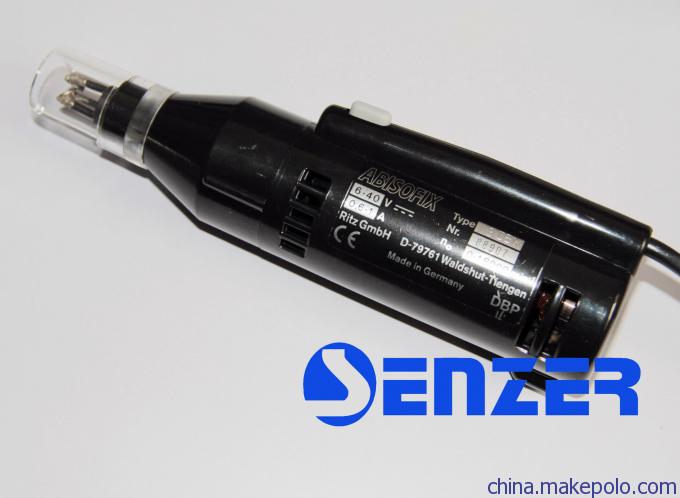

手柄電機 |
||||||
|
剝皮機電機有提供兩個版本，AMO版本適用於所有的剝皮刀頭，剝頭與工具是可以互換的，ADBW版本為空心軸式的，間歇性剝離可以在不同的情況下切斷電線，以實現水龍頭式長度達到無限長； |
|
型號 |
規格資料 |
||||
|
|
AMO |
掌上型剝皮器電機 |
|||||
|
|
|
|
|
||||
|
|
ADBW |
空心軸版最大線徑2.8mm |
|||||
|
| |||||||
|
可選購的附件 | |||
|
|
|
|
|
|
SHP防塵罩（亞克力） |
KA前端保護殼 |
KO高速機動碳刷 |
SCHA2銀觸點動式開關 |
|
|
|
|
|
|

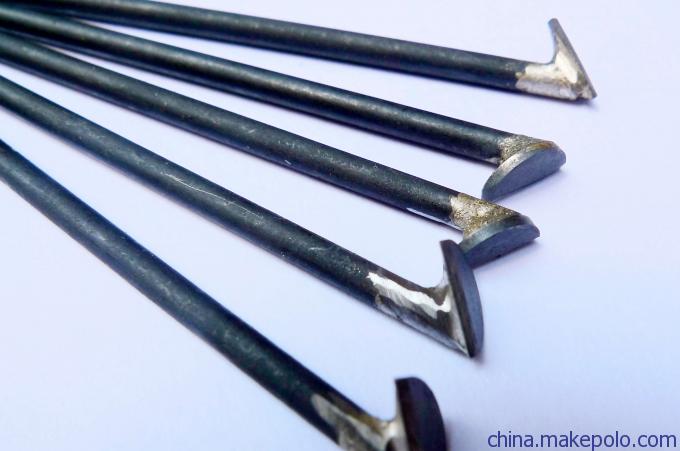

MES剝頭刀片 |
DCF剝頭刀片 |
MESH剝頭刀片 |
MESF剝頭刀片 |
|
|
|
|
|
|
FPE磁心 |
ROT高速转子 |
GUMGR电源适器件 |
SCHAK按键 |
|
技朮蔘數 | |
|
適用線徑範圍: |
32-5 AWG（0.2mm-4.5mm ø） |
|
機 器 尺 寸： |
180×45mm(長×寬) |
|
機 器 重 量： |
450gs |
|
控制箱電壓： |
230V/50Hz或110V 60Hz AC輸入/10-40V DC輸出 |
|
機器轉速度： |
0-20 000 R.P.M |
|
控制箱重量： |
1000gs |
