產品簡介

德國ARNO FUCHS阿諾福克斯（音譯）ABISOFIX掌上型電動高速剝皮機,採用直流高速空心杯電機設計，最高達20000RPM，並有即停刹車性能 ,其功能十分強大，是一種多功能多用途的高性能剝皮器，能徹底清除市面多種導線上任何堅硬的絕緣層,而絕不損害導線本身. 操作快捷容易, 效果特別出色. 是專門設計為製造變壓器及線圈電器同修理馬達, 發電機等行業使用, 並有多達9種功能22個類型刀頭可供選擇, 只需更換刀頭即能轉換為更多種用途，適用導線線直徑由0.2 - 4.5mm ø.方形距形面扁平線達到35mm為提高產品質量與生產效率而增加利潤,歡迎採用德國“阿諾福克斯”剝皮機

拉出/刮離式剝離方式，操作直接容易。

採用高碳鎢鉬合金/鑽石刀片, 刀片持久耐用。

高速直流電機,從0-20000RPM控制電源無極可調

從0.2-4.5mm,剝離長度達70mm,可剝離直至線圈底部

手柄輕巧，功能強大，只需更換刀頭，即可實現多種用途

使用設備

工作原理：

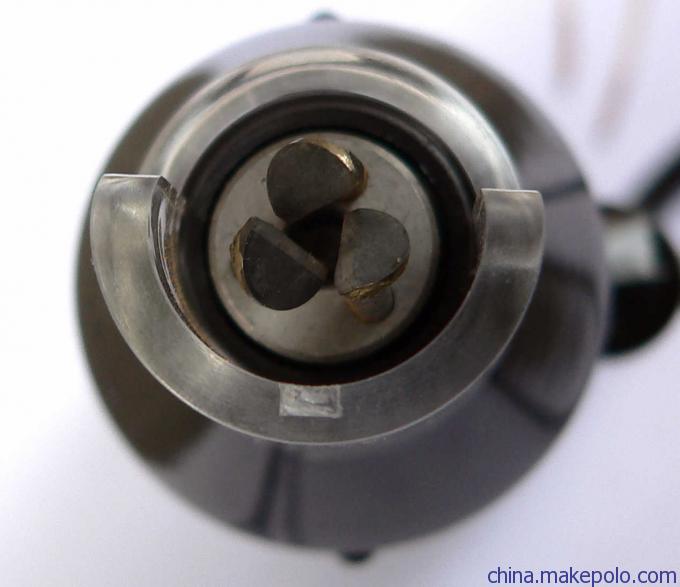

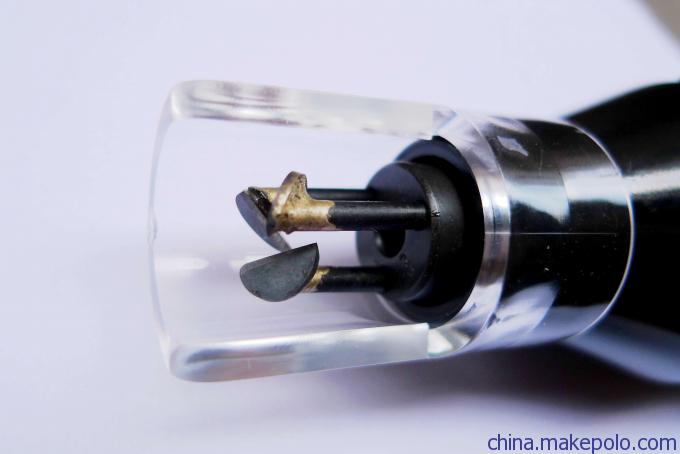

ABISOFIX掌上型剝皮器裝有三把硬合金刀片，配合活動的離心刀頭裝置，當馬達高速轉動時，刀片由離心力驅動而同時併合，精細地切削導線表面的絕緣層，而不會損害到銅線本身。通過調節控制箱的無段級變速器，就可應用於不同大小的線徑，快速適用粗線，慢速適用細線。

操作說明

先將漆包線放入刀頭內，然後輕按馬達微型開關及將漆包線退出，即可完成剝離工作。透過變速器調節刀頭轉速，可控制達到最理想的切削與脫漆效果。

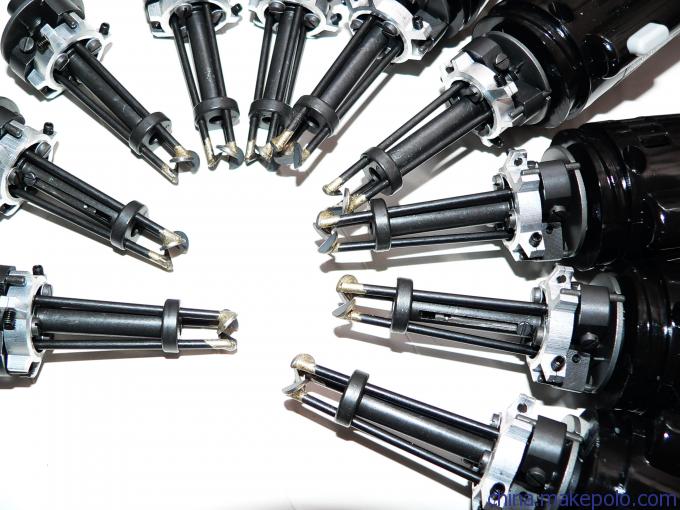

可選供貨類別

標準型號刀頭

標準刀頭為剝皮機標配型號，剝離漆包線和編織線，也可以剝離切割安裝套管等；最長剝離長度為70mm

手柄型號

刀頭型號

適用線徑ø

A1

 MK1

0.2mm-0.8mm

   A3

 MK2

0.6mm-2.0mm

   A5

 MK5

1.2mm-4.5mm

有限位刀頭

剝離漆包線紡織線，氧化釉層等的去除

帶長度限位元裝置“L”指剝離長度是可以調整的，由3mm-40mm,如需剝離更長的需拆除限位元裝置；最大長度可達70mm刀片限限制位的“M”可調整的刀位圈，可用於特殊的線規多層絕緣層的最外的絕緣層，不會損壞內層導線漆層.

手柄型號

刀頭型號

適用線徑ø

  A1LM

MK1LM

0.2mm-0.8mm

A3LM

MK3LM

0.6mm-2.0mm

A5LM

MK5LM

1.2mm-4.5mm

特殊刀頭

在特殊的應用場合，尤其是電感電容等電子元件引腳，它們可能需要剝離至元件的底部，距離0mm，以元件底部開始剝離絕緣層。

手柄型號

刀頭型號

適用線徑ø

  AS

  MKS

0.4mm-3.0mm

平形刀頭

平形刀頭應用在電纜和電線PVC,編織線等較厚的絕緣層的剝離，還可以應用於多股導線的套管，帶長度限位元裝置，最長達70mm剝離接近產品底部2mm

手柄型號

刀頭型號

適用線徑ø

AFLM3

MK3FLM

0.6mm-4.0mm

AFLM5

MK5FLM

2.0mm-5.0mm

小溶出頭

小溶出頭主要應用於剝離和清漆或焊接金屬佈線引腳的清理，修正焊接電路板連接引腳

剝離範圍及引腳最小距離5mm（有條件4mm）

剝離長度最小0.5mm最長30mm.MAX

剝離的線徑大小可微調

手柄型號

刀頭型號

適用線徑ø

AK1

KMK1

0.5mm

AK2

KMK2

0.6mm

AK3

KMK3

0.7mm

AK4

KMK4

0.8mm

AK5

KMK5

0.9mm

AK6

KMK6

1.0mm

AK7

KMK7

1.1mm

AK8

KMK8

1.2mm

矩形面刀頭

對於銅扁條和銅帶漆包線的刀銑刮除，在達到正確的速度後，只需輕微的施壓，即可去除絕緣層，

當銅扁或銅帶大於18mm時，可雙面操作，鑽石刀頭有極其的耐磨性能，是簡便而高效的

手柄型號

刀頭型號

   AF

   MKF

撚線絞頭

為扭單股或多股需要絞合的線扭頭，在預先剝離絞線兩端整齊的扭合在一起；

刀頭上的硬質合金撚線針，可由離心力自動調整導線的大小只需將多股線插入刀頭內，開機並撤回，即可完成撚線工作。

手柄型號

刀頭型號

適用線徑ø

   AV3

  MKV3

0.2mm-2.5mm

   AV5

  MKV5

 2.5mm-6.0mm

線材扭曲

為需要兩根或者多根線材的絞合，常見於雙絞線

將兩根或多根需扭曲的電線放線上勾中，啟動電機，拉直就可完成絞合工作

較粗的電線使用慢速，較細的線可用較高的速度

手柄型號

刀頭型號

適用線徑ø

   AVH

   VH

  Bis0.6mm

電源適配器

電源適配器為剝皮器提供直流電源，帶有超載保護以及鎮流濾波；

提供的40V電源是恒電壓的，由電阻式調壓，電壓是無極可調的，

型號

      規格資料

NE421

230V 50Hz AC/10-40V DC

NE42B

110V 60Hz AC / 10-40V DC

國產適配器

國產電源適配器為剝皮器提供直流電源，帶超載保護以及雙鎮流濾波；採用16檔制固定電壓輸出，從10V-40V直流輸出，每檔制扼流1.75V，輸出電壓更穩定，更耐用

  型號

規格資料

DBP-9761

110V 60Hz AC / 10-40V DC

DBP-9762

230V 50Hz AC/10-40V DC

表座&腳踏板

在應用當中需要工作位上使用，可將剝皮器固定在一個工作臺面上，可解放持有剝皮器的手，切換和關閉設備時採用傻瓜式交換機

型號

ATP

手柄電機

剝皮機電機有提供兩個版本，AMO版本適用於所有的剝皮刀頭，剝頭與工具是可以互換的，ADBW版本為空心軸式的，間歇性剝離可以在不同的情況下切斷電線，以實現水龍頭式長度達到無限長；

  型號

規格資料

AMO

掌上型剝皮器電機

ADBW

空心軸版最大線徑2.8mm

可選購的附件

    SHP防塵罩（亞克力）

       KA前端保護殼

    KO高速機動碳刷

   SCHA2銀觸點動式開關

    MES剝頭刀片

      DCF剝頭刀片

     MESH剝頭刀片

       MESF剝頭刀片

    FPE磁心

      ROT高速转子

     GUMGR电源适器件

       SCHAK按键
