| 品牌 | 福泰 | 磨矿方式 | 干湿两用 |
| 排矿方式 | 溢流型 | 型号 | Φ2700x4000 |
| 适用物料 | 水泥、耐火材料、化工 | 应用领域 | 用于水泥、耐火材料、化工、有色及黑色金属属 |
| 简体转速 | 20.7(r/min) | 装球量 | 40(t) |
| 给料粒度 | ≤25(mm) | 出料粒度 | 0.074-0.4(mm) |
| 产量 | 12-80(t/h) | 电机功率 | 400(KW) |
| 重量 | 94000(kg) | | |
1、按冲击分类:
轻型,重型
2、 按长度分类:
(1) 短磨机 长径比在2以下时为短磨机,或称球磨机。一般的单仓,用于粗磨或一级磨,也可以将2—3台球磨机串联使用。
(2) 中长磨机 长径比在3左右时为中长磨机
(3) 长磨机 长径比在4以上时为长磨机或称管磨机。中长磨和长磨,其内部一般分成2—4个仓,在水泥厂用得较多。
3 、按研磨介质形状分类
(1) 球磨机 磨内装入的研磨介质主要是钢球或钢段。这种磨机使用最普遍
(2)棒磨机磨内装入直径为50—110mm的钢棒作为研磨介质。棒磨机的长度与直径之比一般为 1.5—2mm
(3) 棒球磨机 这种磨机通常具有2---4个仓,在第一仓内装入圆柱形钢棒作为研磨介质,以后各仓则装入钢球或钢段。
棒球磨机的长径比应在5左右为宜,棒仓长度与磨机有效直径之比应在1.2—1.5之间,棒长比棒仓短100mm左右,以利于钢棒平行排列,防止交叉和乱棒。
(4) 砾石磨 磨内装入的研磨介质为砾石、卵石、瓷球等。用花岗岩、瓷料做衬板。用于白色或彩色水泥以及陶瓷生产。
4、按斜料方式分类
(1) 尾斜式磨机 欲磨物料由磨机的一端喂入,由另一端卸出,称为尾卸式磨机
(2) 中卸式磨机 欲磨物料由磨机的两端喂入,由磨机筒体中部斜出,称为中卸式磨机。该类磨机相当于两台球磨机并联使用,这样设备紧凑,简化流程。
(3) 尾卸式磨机 按其排料方式有格子排料、溢流排料、周边排料和风力排料等多种类型。
5 、按传动方式分类
(1) 中心传动磨机 电动机通过减速机带动磨机卸料端空心轴而驱动磨机回转。减速机的出轴与磨机的中心线在一条直线上。
(2) 边缘传动磨机 电动机通过减速机带动固定在卸料端筒体上的大齿轮而驱动磨机筒体回转。
6、其他分类
根据工艺操作又可分为干法磨机、湿法磨机、间歇磨机和连续磨机。连续磨机与间歇磨式磨机相比,前者产量高、单位重量产品的电耗少、机械化程度高和所需操作人员少。但基建投资费用大,操作维护较复杂。现在间歇式磨机极少使用,常用作化验室试验磨。
球磨机是物料被破碎之后,再进行粉碎的关键设备。它广泛应用于水泥,硅酸盐制品,新型建筑材料、耐火材料、化肥、黑有色金属选矿以及玻璃陶瓷等生产行业,对各种矿石和其它可磨性物料进行干式或湿式粉磨。
试运转:
球磨机安装完成,经检验合格,即可进行空车试运转。球磨机的试运转应由熟练的球磨机操作工负责进行,并严格遵守球磨机安全操作规程。
(一)空运转的连续运转时间不少于12-24小时,运转中发现问题应及时解决。
(二)空运转试机正常即可进行负荷试运转。负荷试运转应分阶段进行。负荷运转中应视排料情况进行喂料,避免钢球和筒体衬板不必要的磨失和损坏。
1、加入适当物料和1/3数量的钢球(最大装球量参看球磨机总图)试运转12-24小时。
2、加入至2/3数量的钢球运转24-48小时。
3、根据球磨机排料情况,合格产品的产量,参照同类选矿厂球磨机的实际装球量,确定本台球磨机的合理装球量,进行步少于72小时的试运转。
(三)上述负荷量的增加和试运转时间的长短,以大小齿轮和减速机齿轮的跑合情况(温升、噪音、齿面接触等)为依据进行确定。在齿面接触精度没有达到设计要求前,不得满负荷运转。
(四)试运转中冷却、润滑系统应工作正常。主轴承、传动轴承、减速机温度应正常。
(五)装入2/3数量的钢球试运转24-48小时后,应检查并再次拧紧全部螺栓。
(六)试运转工作要认真做好各项记录。

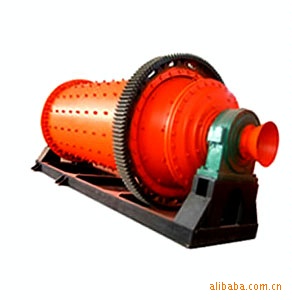

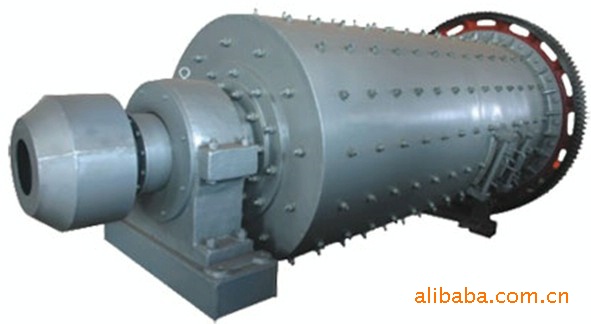

本机为卧式筒形旋转装置,外沿齿轮传动,两仓,格子型球磨机。物料由进料装置经入料中空轴螺旋均匀地进入磨机第一仓,该仓内有阶梯衬板或波纹衬板,内装不同规格钢球,筒体转动产生离心力将钢球带到一定高度后落下,对物料产生重击和研磨作用。物料在第一仓达到粗磨后,经单层隔仓板进入第二仓,该仓内镶有平衬板,内有钢球,将物料进一步研磨。粉状物通过卸料箅板排出,完成粉磨作业。
用途:该机用于水泥、耐火材料、化工、有色及黑色金属属等厂矿工业部门,作粉磨各种矿石及其他可磨性材料之用。
主要技术参数
规格型号 | 筒体转速 r/min | 装球量 t | 给料粒度 mm | 出料粒度 mm | 产量 t/h | 电动机功率 kw | 机重 t |
Φ2700x4000 | 20.7 | 40 | ≤25 | 0.074-0.4 | 12-80 | 400 | 94 |
