1產品名稱 2型 號 3方 式 4電 源 5最大負荷電流 6運行可行環境溫度範圍
7性 能 7.1適用範圍
7.2控制精度
7.3解析精度
7.4加溫時間 7.5降溫時間 7.6噪 音

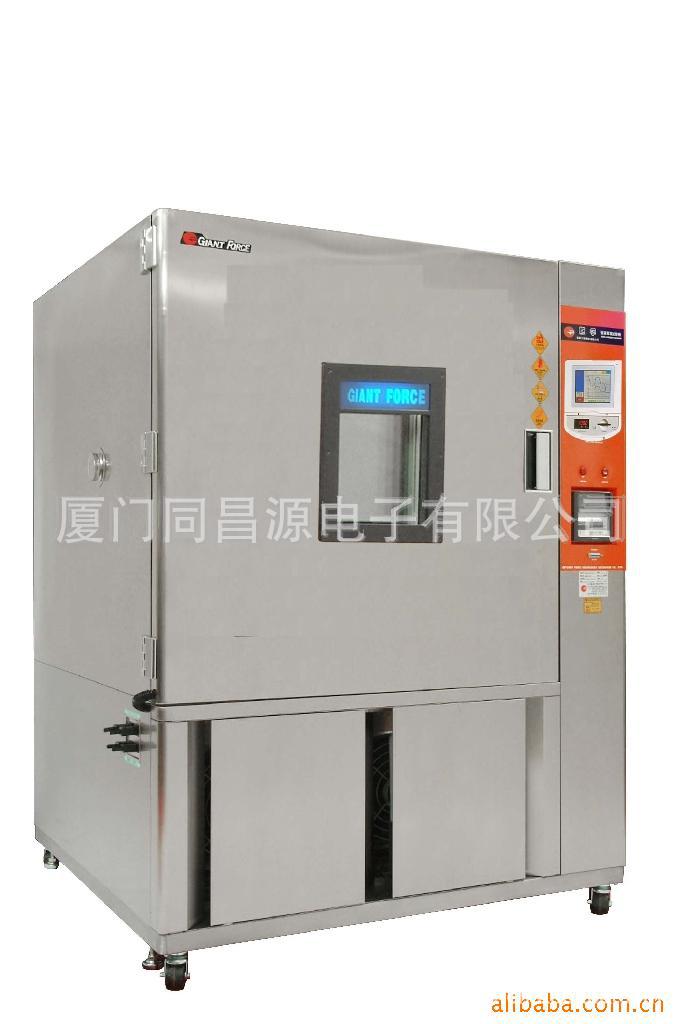

8構 成 8.1外 殼 8.2內 槽 8.3保溫材質 8.4測試孔 8.5顏 色 8.6防汗機件 8.7加熱器 8.8照明燈 8.9視 窗 8.10門氣密材料 8.11內外箱門四周斷熱 8.12門把手設計 8.13冷凍機單元 | 可程式恆溫恆濕試驗機 ITH-800-40-CP-SD 對流循環方式 AC 380V ,3￠4W,50Hz 10KW電源電壓允許變動,額定的±5%(電源須在機台兩米內) 30A 周圍環境溫度範圍 0℃~+30℃
周圍環境溫度為+23℃時的性能
1. 溫度: 0.01℃ 2. 溼度: 0.01%RH 自常溫至100℃,約60分鐘 自常溫至-40℃,約60分鐘 65db以下
採用雙面熱浸鍍鋅鋼板粉底烤漆 耐熱耐寒不鏽鋼板SUS#304,並經多道薄膜游離層表面處理 高密度玻璃棉及高強度PU發泡絕緣材料 ∮60mm圓形測試孔 1個 米黃色 系統K型管之熱能做防汗處理 電熱管加熱器 廣角投射照明設備 (進口13W PL燈) 多層真空玻璃視窗 (採防潮電熱式) 原裝進口高張力packing耐溫-90℃~280℃ 耐高溫及耐燃PP非金屬斷熱材質之質縫設計 開啟方便及箱門開啟時不會產生振動 (1)冷凍方式 機械式二元冷凍方式 (2)壓縮機 進口壓縮機3顆 全密閉式 (3)制冷劑 R23 R404A R134A 進口環保冷媒 (4)冷凝器 波浪狀鰭片型強迫送風冷凝器 (5)蒸發器 斜率式FIN-TUBE蒸發器 |
8.14送風循環系統
8.15散熱方式
8.16加濕及除濕系統
8.17加濕用水水箱 9控制器 9.1控制方式 9.2顯示 9.3系統容量
9.4循環設定
9.5操作模式 9.6控制方式 9.7資料設定
9.8曲線繪制
9.9時序控制
9.10預約啟動 9.11操作鎖定 9.12停電復歸
9.13安全檢知
| (6)電磁閥 進口電磁閥 (7)銅 管 內螺旋式K-TYPE冷媒銅管 (8)電熱器 高效率加溫電熱器 (9)運 轉 每一溫域采用不同冷凍機運轉,可節約電力耗費,增長壽命 (1)風 扇 多翼離心式循環風扇 (2)送風方式 水平擴散,垂直熱交換弧形循環
(1) 前面吸風，上方排方熱風，可達到最佳散熱防燥音 (2) 不需預留機台後面之散熱空間，減少機台所占用之空間(可直接靠壁)
(1) 採電子併位方式微動加濕系統,附三只進口磁簧開關,可減少因電子式而產生錯誤動作 (2) 加濕筒採整座不鏽綱製成,並附有水位觀測視窗 (3) 採蒸發氣盤管露點溫度(ADP)層流接觸除濕方式 (4) 過熱,溢流雙重保護裝置 (5) 完全獨立之加濕,除濕系統 (6) 加濕均采用電子式三層保護及機械式保護開關一組 (1) 簡單保養，清洗不需拆裝前方加水方式
觸控式 CLCD彩色液晶顯示屏 150組程式x 1500段,每組程式所需之段數可任意分割,各組程式並可自由互相連結 組運轉程式可執行9999回或無限次數循環之反覆執行,且可於該運轉程式再分割出5組段數來執行額外之部分循環 定值/程式/連結等三種運轉模式可符合各種溫度測試條件之執行 智慧型微電腦PID+SSR/SCR自動正逆雙向同步輸出 內建程式目錄管理,便利各項試驗名稱及程式資料之建立,更改,查閱或運轉執行 資料設定完成可立即取得相關資料之設定曲線,運轉中亦可獲知實際運轉曲線之繪制畫面 2組時序輸出控制介面,搭配10種之時間控制模式,可供外部邏輯驅動元件來執行啟動/停止之時序規劃 所有測試條件皆可設定預約開機運轉之功能 可鎖定啟停之功能按鍵,防止其他人員誤觸而影響實驗結果 具斷電記憶裝置及復電時機台之再啟動模式1.BREAK (中斷) 2.COLD (冷機啟動) 3.HOT (熱機啟動) 內建15項全功能之系統偵測感知裝置,以確保機台之安全運轉,當感知異常故障時立即切斷機台之控制電力,並自動顯示故障發生時間,異常之項目及排除對策 | ||
9.14異常追朔 9.15外部保護 9.16通信介面 9.17顯示切換
10附屬品
11尺寸及重量 11.1試驗區尺寸 11.2外部尺寸 11.3重量 12安全裝置 12.1安全裝置一覽 | 可顯示異常故障之歷史資料 獨立於控制器之電子式超溫保護裝置一只 RS-232之標準通信介面裝置,可與個人電腦(PC)同時連線多機控制及管理 中/英文顯示字幕,可自由切換
(1)隔層架 2個 不鏽鋼(SUS#316) 柵盤狀 (2)控制器操作說明書 1冊 (3)操作保養手冊 1冊 (4)出廠檢驗報告 1冊 (5)出廠保證書 1冊 (6)附國際標準溼度專用紗布五片
W100×D80×H100cm W145×D135×H190cm 約600KG | ||
裝 置 | 目 的 | ||
(1) 無熔斷絲開關 (2) 保險絲保護 (3) 超溫保護 (4) 缺水超溫保護 (5) 壓縮機過流保護 (6) 壓縮機過溫升保護 (7) 循環風扇過流保護 (8) 循環風扇過溫升保護 (9) 靜電保護 (10) 水箱缺水保護 (11) 電子式超溫保護 | 對人保護,機器保護 機器保護 機器保護 機器及測試物保護 機器保護 機器保護 機器保護 機器保護 機器保護 機器保護 機器保護 | ||
|
| ||
|
| ||
