焊接操作机能实现对筒体的内/外直/环缝的自动焊接,可前后伸缩,速度无极调节.同时可选配底座回转和台车,实现
真正意义上的全自动焊接中心.型号根据客户焊接工件的最大直径和长度决定.
其他可选项为电视跟踪,焊剂自动回收等.
设备概述

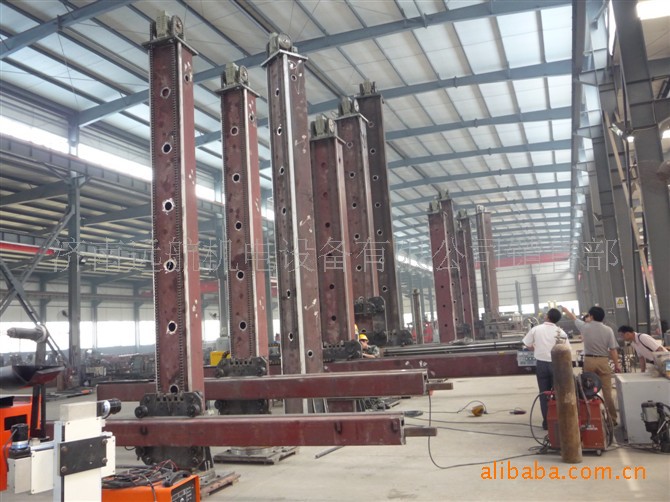

l 操作机由立柱（包括提升机构、滑座部件、防坠落保险装置及配重部件）、横梁（包括齿条及横梁驱动部件）、立柱回转装置等组成。
l 立柱、横梁均采用优质箱式结构，具有很好的刚性，从而使操作机整机稳定性得到提高。
l 横梁升降机构在立柱顶端，由交流电机带动减速机通过链条带动横梁进行升降。在升降行程的极限位置安装有限位开关，保证设备的使用安全。横梁设有独特的防坠落保险装置，当横梁发生意外坠落时，防坠落装置可以立即自动启动止住下坠，具有保险作用。
l 横臂伸缩采用变频器调速驱动，速度无级可调，变频器具有过流、过压、过力矩保护。
l 立柱为整台设备的安装基础，具有很好的刚性，配重在其内部升降，结构紧凑美观。立柱回转采用优质回转支承，可±180°手动回转，转动平稳可靠。
l 机头配置二维电动拖板，有效行程：100×100mm，能进直径φ800mm以上的筒体。
l 控制设备组成：由主控柜、焊接手控盒组成。
1.2技术参数
l 规格/型号 CZ-3×3
l 横梁水平有效行程 3m
l 横梁垂直升降有效行程 3m
l 横梁水平伸缩速度 0.3-0.6m/min
l 横梁伸缩调整方式 变频调速
l 横梁提升速度 0.8m/min（匀速）
l 立柱回转角度 ±180°（手动回转）
l 机头调整范围 100 mm×100mm
l 使用电源电压 AC 380V±10％、50HZ±2％
