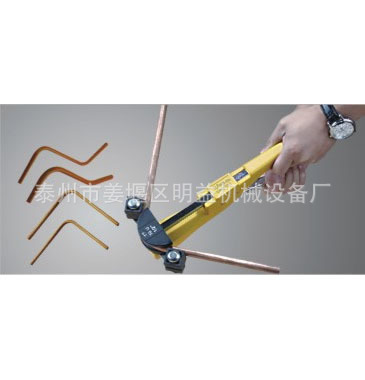

SWG-22手动弯管机是冷弯式型简易手动弯管机。不用加热灌沙等工艺。弯曲圆弧光滑、清晰、变形小。使用方便，便于携带。适合于厂矿、农村、化工、制冷、建筑、电气线路、管子安装，是以上行业必备的常用工具。
弯管外径?壁厚（mm） | 最大弯曲角度 | 弯曲半径 |
Φ 6?2.25 | ≤ 180 ? | 4D |
Φ 8?2.25 | ≤ 180 ? | 4D |
Φ 10? 2.25 | ≤ 180 ? | 4D |
Φ 12 ? 2.75 | ≤ 180 ? | 4D |
Φ 16? 2.75 | ≤ 180 ? | 4D |
Φ 19 ? 2.75 | ≤ 180 ? | 4D |
Φ22? 2.75 | ≤ 180 ? | 4D |
SWG 系列手动液压弯管机 |
主要技术参数 |
型 号 | SWG - 2A | SWG - 3A | SWG - 4A |
最大工作压力 | 44 Mpa | 59Mpa | 62 Mpa |
最大工作行程 | 250 mm | 320mm | 420 mm |
弯管角度 | π/2 ≤ a < π | π/2 ≤ a < π | π/2 ≤ a < π |
曲率半径 | 4D | 4D | 4D |
液压油牌号 | N15 | N15 | N15 |
管子外径系列（直径Ф） | （21.3×2.75）（26.7×2.75） （33.5×3.25） （42×3.25） （48×3.5） （60×3.5） | （21.3×2.75）（26.7×2.75） （33.5×3.25）（42×3.25）（48×3.5）（60×3.5）（75.5×3.75）（88.5×4.0） | （21.3×2.75）（26.7×2.75）（33.5×3.25）（42×3.25）（48×3.5）（60×3.5）（75.5×3.75）（88.5×4.0）（108×4.5） |
整机重量 | 65Kg | 130 Kg | 190 Kg |
外形尺寸 | 76×38×23cm | 96×42×28cm | 122×48×29cm |
