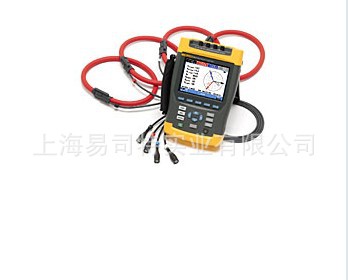

更快、更安全、更细致的检测电力系统质量问题 该三相电力系统质量分析仪可帮您查找、预测、预防配电系统存在的问题，使用方便，是任何从事三相电力系统维修或检测所“必不可少”的工具。它的闪变和电力系统质量测量满足最新的IEC Class A标准，使电力系统监控彻底摆脱单凭主观判断的传统做法。 应用 面对问题故障 – 在线获取操作信息到屏幕并快速诊断问题预先维护 – 停工前发现和预防电能质量问题电力输送质量检测 – 检查进户线处的电力输送质量问题永久性分析 –检测难以发现或间断性出现的问题容量分析 –电力系统容量分析功耗大小分析 –通过系统改进前后的能耗量化数据来判断节能设备的性能优劣。

技术数据 输入 数量 4个电压和电流（3相+中性点） 最大电压 电压有效值1000 Vrms (电压峰值6 kV peak) 最高采样速度 各个通道同步，200 kS/s 电压/电流/频率 电压有效值Vrms (AC + DC)   测量范围 1 ... 1000 V 精度 0.1% of Vnom     Vpeak   测量范围 1 ... 1400 V 精度 5% of Vnom     波形因数CF，电压   测量范围 1.0 ... > 2.8 精度 ±5%     Arms (AC + DC)   测量范围 0 ... 20 kA 精度 ±0.5% ± 5个字     Apeak   测量范围 0 ... 5.5 kA 精度 5%     波形因数CF，电流   测量范围 1 ... 10 精度 ±5%     Hz 50 Hz nominal   测量范围 42.50 ... 57.50 Hz 精度 ±0.01 Hz 骤升骤降 Vrms (AC+DC) ²   测量范围 0.0% … 100%标称电压 精度 ±0.2% 标称电压     Arms (AC+DC) ²   测量范围 0 ... 20 kA ? 精度 ±1% ±5个字 谐波 谐波 (间谐波) (n)   测量范围 DC, 1..50; (关, 1..49)，依据IEC 61000-4-8进行测量     Vrms   测量范围 0.0 … 1000 V 精度 ±0.05% 标称电压     Arms   测量范围 0.0 … 4000 mV x 电流钳变比 精度 ±5% ±5个字     Watts   测量范围 取决于电流钳和电压变比 精度 ±5% ± n x 2% 读数, ± 10个字     DC电压   测量范围 0.0 … 1000 V 精度 ±0.2%标称电压     THD   测量范围 0.0 … 100.0% 精度 ±2.5% V和A (± 5% Watt)     Hz   测量范围 0 … 3500 Hz 精度 ± 1 Hz     相角   测量范围 -360º ... +360º 精度 ± n × 1.5º 功率和能量 Watt, VA, VAR   测量范围 1.0 … 20.00 MVA¹ 精度 ±2% ±？ Counts 请确认英文具体数字     kWh, kVAh, kVARh   测量范围 00.00 …200.0 GVAh¹ 精度 ± 1.5% ± 10个字     功率因数/ Cos Ф / DPF   测量范围 0…1 精度 ± 0.03 闪变 短闪Pst (1 min), Pst, 长闪Plt, PF5   测量范围 0.00 … 20.00 精度 ±5% 不平衡 电压   测量范围 0.0 … 5.0% 精度 ±0.5%     电流   测量范围 0.0 … 20% 精度 ± 1% 瞬变捕捉 电压   测量范围 ±6000 V 精度 ±2.5% 电压有效值 最小分辨率 5 µs (200kS/s 采样率) 涌流模式 Arms (AC+DC)   测量范围 0.000 … 20.00 kA¹ 精度 ±1%± 5个字     涌流持续时间(可选)   测量范围 7.5 s ... 30 min 精度 ±20 ms (Fnom = 50 Hz) 自动趋势记录 采样率 5 个/sec ，每个通道同步连续采样 存储 1800 每个读数的 min, max和avg值 记录时间 长至450天 缩放 水平缩放高至13倍 存储 屏幕和数据 50, 内存分为数据记录、屏存和数据设置 注意 ¹ 取决于电流钳的变比 ?² 电压基于1个周波进行测量，从零点开始，每半周刷新一次 高级功能谐间波，能量，瞬变，涌流是Fluke 434的选件，但是Fluke 435的标准配置 环境 工作温度   0 ºC to +50 ºC 安全 安全   EN61010-1 (2nd 版) 保护等级 2级; 1000 V CAT III / 600 V CAT IV ANSI/ISA S82.02 机械及综合说明 尺寸   256 x 169 x 64 mm 重量   1.1 kg 电池寿命 可充电NiMH电池包(已装): >7 hours 电池充电时间 4h，标准 震动和振动 震动 30 g 振动 3 g 依据MIL-PRF-28800F 2级 包装箱   抗震包装, IP51 (防滴防尘) 保修期   3年

型号名称 描述  434    435

测试线，探头和线夹 AC285 SureGrip™ 鳄鱼夹 TLS430   机套和挂件 C435   电流钳 i400s   i430-flex   i430-flex-4pk   i5sPQ3 交流电流钳，3支一组 i1000s 交流电流探头 (1000 A) i200s 交流电流钳 (200 A) i3000s 交流电流钳 (3000 A) 电池，充电器和适配器 BC430   BP190 可充电镍氢（NiMH）电池组 选件 434/LOG   电缆和硬件 OC4USB OC4USB PAC91 打印机适配器电缆 其他附件 Fluke MeterCleaner™ Wipes   GPS430   WC100   照明灯 L206 豪华型LED帽式照明灯
