Fluke 345 电能质量钳型表

1台起批

￥0.00

中国上海

产品属性

图文详情

品牌推荐

品牌/型号

Fluke/福禄克/Fluke 345 电能质量钳型表

测量精度

± 0.2 A

品牌

Fluke/福禄克

型号

Fluke 345 电能质量钳型表

测量范围

0 至 2000 A dc 或 1400 ac rms

这款电能质量钳型表全面融合了电能分析仪、电能质量记录仪以及钳型表的强大功能，是监测电力负载的理想工具。由于采用了用于分析谐波频谱的高亮彩色电能检测仪显示屏，用于滤除高频信噪的低通滤波器，以及优秀的电磁防干扰设计，使得 Fluke 345 电能分析仪非常适合检修可变负载的电能质量故障。此外，借助电能仪表，霍尔效应钳型表还能在无需中断电路的情况下测量直流电流。电能分析仪的内置存储器让用户可以长期记录电能质量参数，从而分析趋势或间歇性问题。应用设置和检修变频电动机以及 UPS 系统 – 通过测量主要电能质量参数来检验是否正常工作谐波测量 – 发现可能损害或破坏关键设备的谐波问题涌入电流捕获 – 当出现令人怀疑的重新启动或令人厌烦的电路跳闸时，检查启动电流负载分析 – 在增加负载之前检验电力系统的容量

交流/直流电流：无需切断电路即可测量交流电流（最高 1400 A）和直流电流（最高 2000 A）
符合最高安全标准：600 V CAT IV 电能分析仪可以用在进线口处
在信噪环境下准确测量：由于配备低通滤波器，即使电力负载中存在失真波形，钳型表也能进行准确的测量
数据记录：可对任何电能质量参数（包括谐波）进行几分钟甚至一个多月的记录，从而发现间歇性故障

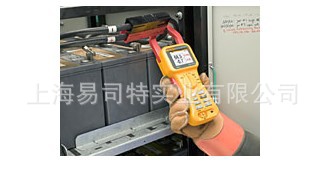

检验电池：直接测量电池和直流系统的直流波动 (%)
排除谐波故障：以数字或图形形式分析和记录谐波
涌入电流：捕获和分析令人讨厌的电流波动（3 秒至 300 秒）
简单易用：用于显示波形和趋势的宽大背光显示屏，方便确认电能测方式仪设置
三相电能：内置平衡负载功能
查看图形和生成报告：将电能分析仪与随附电能记录软件配合使用

显示

彩色透视型液晶显示屏，320 x 240 像素（70 毫米对角线），2 级背光

电源

电池类型：1.5 V AA 碱性电池，MN 1500 或 IEC LR6 x 6

电池寿命（典型）

	> 10 小时（全开背光）
	> 12 小时（有限背光）

交流电转接盒 BE345

输入	110/230 V 50/60 Hz
输出	15 V dc，300 mA

环境条件（仅限室内使用）

参考条件

所有准确度均是在 23°C ± 1°C (73.4°F ± 1.8°F) 的环境中测得的

操作温度

0°C 至 50°C（32°F 至 122°F）

电流的温度系数

≤ ± 0.15 % 读数/°C

电压的温度系数

≤ ± 0.15 % 读数/°C

最高相对湿度

温度不超过 31°C (87°F) 时为 80 %，40°C (104°F) 时线性减小到 50 %

最高操作海拔高度

2000 m

电气安全

IEC 61010-1 600 V CAT IV，双重或增强型绝缘，2 级污染防护

防护等级 IP40；EN60529

最高安全工作电压

电流测量	非绝缘导体和接地线之间：600 V ac rms 或 dc
电压测量	输入端子和接地线之间：600 V ac rms 或 dc；励磁相位电压之间（三角型电源配置） 825 V

EMC

幅射

IEC/EN 61326-1:1997 A 类

电磁防干扰

IEC/EN 61326-1:1997 附录 C，性能标准 B

机械技术指标

尺寸（长 x 宽 x 高）

300 毫米 x 98 毫米 x 52 毫米（12 英寸 x 3.75 英寸 x 2 英寸）

重量（包括电池）

820 克/1.8 磅

钳口

60 毫米

钳口容量

58 毫米（直径）

清洁

可以使用浸有异丙醇的软布清洗设备。请勿使用研磨剂或其他溶剂。

电气数据

电流测量 (dc, dc rms, ac rms)

量程

0 至 2000 A dc 或 1400 ac rms

自动量程调整功能

40 A / 400 A / 2000 A

分辨率

	10 mA（40 A 量程）
	100 mA（400 A 量程）
	1 A（2000 A 量程）

准确度：dc 和 dc rms

I > 10 A：	± 1.5 % 读数 ± 5 位数字
I < 10 A：	± 0.2 A

准确度：AVG

I > 10 A：	± 3 % 读数 ± 5 位数字
I < 10 A：	± 0.5 A

准确度：Pk

I > 10 A：	± 5 % 读数 ± 5 位数字
I < 10 A：	± 0.5 A

准确度：AHr

I > 10 A：	± 2 % 读数 ± 5 位数字
I < 10 A：	± 0.5 AHr

准确度：CF（峰值系数）

1.1 ≤ CF < 3：	± 3 % 读数 ± 5 位数字
3 ≤ CF < 5：	± 5 % 读数 ± 5 位数字
分辨率：	0.01

准确度：RPL（波动）

2 % ≤ RPL < 100 %：	± 3 % 读数 ± 5 位数字
100 % ≤ RPL < 600 %：	± 5 % 读数 ± 5 位数字
分辨率：	0.1 %
Idc > 5 A，Iac > 2 A

电压测量 (dc, dc rms, ac rms)

量程

0 至 825 V dc 或 ac rms

自动量程调整功能

4 V / 40 V / 400 V / 750 V

分辨率

	1 mV（4 V 量程）
	10 mV（40 V 量程）
	100 mV（400 V 量程）
	1 V（750 V 量程）

准确度：dc 和 dc rms

V > 1 V：	± 1 % 读数 ± 5 位数字
V < 1 V：	± 0.02 V

准确度：AVG

V > 1 V：	± 3 % 读数 ± 5 位数字
V < 1 V：	± 0.03 V

准确度：Pk

V > 1 V：	± 5 % 读数 ± 5 位数字
V < 1 V：	± 0.03 V

准确度：CF（峰值系数）

1.1 ≤ CF < 3：	± 3 % 读数 ± 5 位数字
3 ≤ CF < 5：	± 5 % 读数 ± 5 位数字
分辨率：	0.01

准确度：RPL（波动）

2 % ≤ RPL < 100 %：	± 3 % 读数 ± 5 位数字
100 % ≤ RPL < 600 %：	± 5 % 读数 ± 5 位数字
分辨率：	0.1 %
Vdc > 0.5 V，Vac > 0.2 V

均为直流测量，15 Hz 至 1 kHz
最大过载 1,000 V rms
电压 rms 是真有效值测量 (ac + dc)

谐波

THD（总谐波失真）

1 % ≤ THD < 100 %：	± 3 % 读数 ± 5 位数字
100 % ≤ THD < 600 %：	± 5 % 读数 ± 5 位数字
分辨率：	0.1 %

DF（失真系数）

1 % ≤ DF < 100 %：	± 3 % 读数 ± 5 位数字
分辨率：	0.1 %
H02 ≤ Vharm < H13：	± 5 % ± 2 位数字
H13 ≤ Vharm ≤ H30：	± 10 % ± 2 位数字

所有测量最多达第 30 个谐波（第 40 个谐波适用于 15 Hz 至 22 Hz）
基波频率范围：F015 Hz 至 22 Hz 和 45 Hz 至 65 Hz
Vacrms > 1V

功率测量（单相和三相）(dc, dc rms, ac rms)

量程

0 至 1650 kW dc 或 1200 kW ac

自动量程调整功能

4 kW，40 kW，400 kW，1650 kW

分辨率

	1 W（4 kW 量程）
	10 W（40 kW 量程）
	100 W（400 kW 量程）
	1 kW（1200 kW 量程）

准确度

	2.5 % 读数 ± 5 位数字
	W1Ø < 2 kW ± 0.08 kW
	W3Ø < 4 kW ± 0.25 kW

VA 测量（单相和三相）(dc, dc rms, ac rms)

量程

0 至 1650 kVA dc 或 1200 kVA ac

自动量程调整功能

4 kVA，40 kVA，400 kVA，1650 kVA

分辨率

	1 VA（4 kVA 量程）
	10 VA（40 kVA 量程）
	100 VA（400 kVA 量程）
	1 kVA（1200 kVA 量程）

准确度

VA > 2 kVA：	2.5 % 读数 ± 5 位数字
VA < 2 kVA：	± 0.08 kVA

VAR 测量（单相和三相）

量程

0 至 1250 kVAR

自动量程调整功能

4 kVAR，40 kVAR，400 kVAR，1200 kVAR

分辨率

	1 VAR（4 kVAR 量程）
	10 VAR（40 kVAR 量程）
	100 VAR（400 kVAR 量程）
	1 kVAR（1200 kVAR 量程）

准确度

VAR > 4 kVAR：	± 2.5 % 读数 ± 5 位数字
VAR < 4 kVAR：	± 0.25 kVAR

功率系数范围

0.3 < PF < 0.99

功率系数（单相和三相）

量程

0.3（电容性）至 1.0 和 1.0 至 0.3（感应性）（72.5°（电容性）至 0° 和 0° 至 72.5°（感应性））

分辨率

0.001

准确度

± 3°

频率范围

15 Hz 至 1 kHz

偏移功率系数（单相和三相）

量程

0.3（电容性）至 1.0 和 1.0 至 0.3（感应性）（72.5°（电容性）至 0° 和 0° 至 72.5°（感应性））

分辨率

0.001

准确度

± 3°

频率范围

15 Hz 至 22 Hz 和 45 Hz 至 65 Hz

千瓦小时 (kWHr)

量程

40,000 kWHr

自动量程调整功能

4 kWHr，40 kWHr，400 kWHr，4,000 kWHr，40,000 kWHr

分辨率

	1 WHr（4 kWHr 量程）
	10 WHr（40 kWHr 量程）
	100 WHr（400 kWHr 量程）
	1 kWHr（4,000 kWHr 量程）
	10 kWHr（40,000 kWHr 量程）

准确度

kWHr > 2 kWHr：	± 3 % ± 5 位数字
kWHr < 2 kWHr：	± 0.08 kWHr

所有功率/VA/VAR/PF 测量

频率范围：	直流，15 Hz 至 1 kHz
电流范围：	10 A 至 1400 A rms
电压范围：	1 V 至 825 V rms
最大输入：	825 V rms/1400 A rms
最大过载：	1000 V rms/10,000 A；均为直流测量，15 Hz 至 1 kHz。最大过载 10,000 A 或真有效值 x 频率 < 400,000

频率测量（电流或电压源）

量程

15 Hz 至 1 kHz

分辨率

0.1 Hz

准确度

	15 至 22 Hz ± 0.5 % 读数
	40 至 70 Hz ± 0.5 % 读数
	15 至 1000 Hz ± 1 % 读数

电流范围

10 A 至 1400 A rms

电压范围

1 V 至 825 V rms

范围功能

电流测量

量程：	10 A / 20 A / 40 A / 100 A / 200 A / 400 A / 1000 A / 2000 A
分辨率：	1 A（40 A 量程） 10 A（400 A 量程） 50 A（2000 A 量程）
准确度：	± 3 % 读数 ± 1 像素
最大过载：	10,000 A

电压测量

量程：	4 V / 10 V / 20 V / 40 V / 100 V / 200 V / 400 V / 1000 V
分辨率：	100 mV（4 V 量程） 1 V（40 V 量程） 10 V（400 V 量程） 31.25 V（1000 V 量程）
准确度：	± 2 % 读数 ± 1 像素
最大过载：	1000 V rms
频率范围：	直流，15 Hz 至 600 kHz

时基

2.5 ms，5 ms，10 ms，25 ms，50 ms/p

刷新率

0.5 秒

最高采样率

15.625 kHz

涌入电流功能

量程

40 A、400 A 和 2000 A

分辨率

	10 mA（40 A 量程）
	100 mA（400 A 量程）
	1 A（2000 A 量程）

准确度

I > 10 A：	± 5 % 读数 ± 1 像素
I < 10 A：	± 0.5 A
	均为直流测量，15 Hz 至 1 kHz

最大过载

	最大过载 10,000 A 或真有效值 x 频率 < 400,000
	电流 rms 为真有效值测量 (ac + dc)

捕获时间

1 s、3 s、10 s、30 s、100 s 和 300 s

最高采样率

15.625 kHz

接口

连接 PC 的 USB 接口

用于下载、分析和报告的电能记录软件

用于安装新固件版本的 345 升级实用程序

记录存储器

记录区域

三个区域，可以单独使用或合并成一个较大区域

平均周期

1 s、2 s、5 s、10 s、30 s、1 min、5 min、10 min 、15 min 和自定义

型号名称

描述

Fluke 345

电能质量钳型表
包含：

345 电能质量钳型表
柔软便携包
电能记录软件
测试线
鳄鱼夹
测试探针
USB 电缆
国际交流适配器/转接盒
英文版印刷用户手册
多语言手册光盘

测试线，探头和线夹
AC220	SureGrip™ 鳄鱼夹
TLK291
TP1	Slim Reach 测试探头(扁平)
TP220	SureGrip™ 工业测试探头

机套和挂件
C345	柔软便携包

照明灯
L200	探头照明灯套件
L210	探头灯套件
