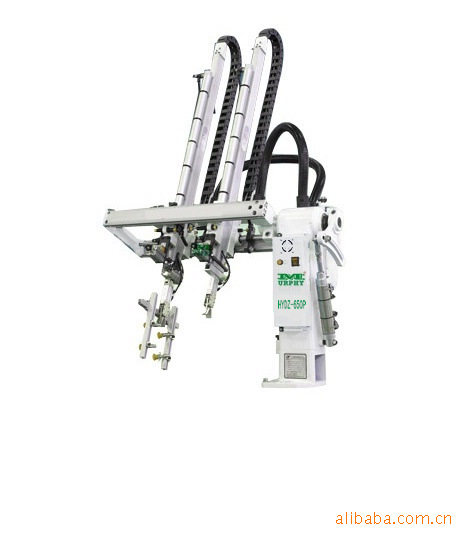

机型Model | HYDZ-650 P? | HYDZ-650 P |
手臂形式 Type | 单截结构 Single-stage |
适用注塑机型 I.M.M.range (ton) | 75-180 | 75-180 |
主臂（P）上下行程 Vertical stroke (mm) | 650 | 650 |
副臂（R）上下行程 Sub-arm Vertical strok (mm) | 700 | |
主臂（P）引拔行程 Crosswise stroke (mm) | 120 | 120 |
副臂（R）引拔行程 Sub-arm Crosswise strok (mm) | 120 | |
翻转角度 gripper rotation angle (degree) | 60-90 |
夹具旋转角度 Wrist rotaion angle (degree) | 90 |
最大取出负荷 Maximum payload (kg) | 2 | 2 |
最小取出时间 Minimum take time (sec) | 0.8 | 0.8 |
空循环时间 Dry cycle time (sec) | 4.3 | 4.3 |
驱动方法 Driven approach | 气动 Pneumatic Driven |
工作气压 Working air pressure (kgf/cm2) | 4-6 |
空气消耗量 Air consumption (NL/cycle) | 13 | 13 |
电源功率 Power consumption (KW) | 0.2 | 0.2 |
电源 Electrical source | AC 220V±10% 50～60HZ |
净重 Net weight approx (Kg) | 51 | 45 |
机器特点：
1、气压检测保护功能，有效防止机器因气压低或突然断气而发生的故障。
2、程序自由教导功能，人性化的操作界面，方便快捷教导操作模式。可存储20种以上模式；手控盒操作界面，简便易学。
3、高精密控制系统，实现高速取出动作，位置控制精准，运行速度快而稳。
4、外接周边设备，提供多个预留输出。每个预留输出接点可搭配周边辅机设备；组成全自动化控制系统。
5、横走部分采用优质钢结构框架；主副臂部分采用优质铝合金型材，双截倍速机构；采用优质直线导轨传动。刚性好、速度快、定位精确，满足低空间厂房需求。
6、采用SMC气动元件，性能稳定，操作便捷。
7、具备连锁保护功能，有效实现急停保护、安全门保护、模内取物安全锁模连锁保护。
8、产品吸、夹、抱功能
