技术参数:

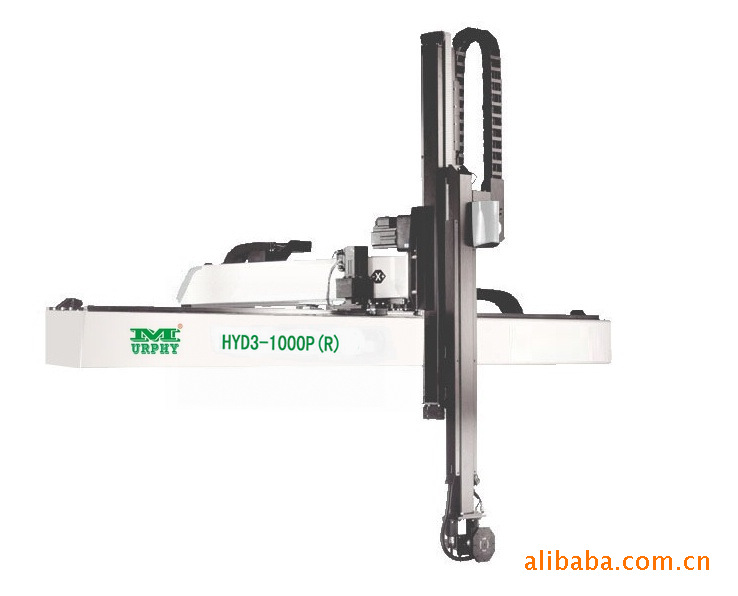

机型Model | HYD3-800 P | HYD3-1000 P | HYD3-1200 P | HYD3-1400 P | HYD3-1600 P | HYD3-1900 P |
手臂形式 Type | 双截(倍速式)Telescopic Type | |||||
适用注塑机型 I.M.M.range (ton) | 150-300 | 350-450 | 400-650 | 500-1000 | 550-1600 | 1000-1600 |
主臂上下行程 Vertical stroke (mm) | 800 | 850 | 1200 | 1400 | 1600 | 1900 |
主臂引拔行程 Crosswise stroke (mm) | 760 | 860 | 920 | 1000 | 1300 | 1880 |
横行行程 Swing stroke (mm) | 1400 | 1500 | 1780 | 2000 | 2550 | 2600 |
翻转角度 gripper rotation angle (degree) | 90 | |||||
最大取出负荷 Maximum payload (kg) | 5 | 5 | 5 | 5 | 20 | 20 |
最小取出时间 Minimum take time (sec) | 1.5 | 1.5 | 1.5 | 1.8 | 2.5 | 4.5 |
空循环时间 Dry cycle time (sec) | 6.5 | 8 | 8.5 | 10 | 13.5 | 20 |
驱动方法 Driven approach | 主臂上下、引拔及横走伺服驱动,翻转气压驱动 | |||||
工作气压 Working air pressure (kgf/cm2) | 4-6 | |||||
空气消耗量 Air consumption (NL/cycle) | 3 | 3 | 3 | 4 | 20 | 24 |
电源功率 Power consumption (KW) | 1.35 | 1.9 | 1.9 | 1.9 | 2.4 | 2.9 |
电源 Electrical source | AC 220V±10% 50~60HZ | |||||
净重 Net weight approx (Kg) | 250 | 300 | 350 | 750 | 1000 | 1060 |
机器特点:
1、气压检测保护功能,有效防止机器因气压低或突然断气而发生的故障。
2、程序自由教导功能,人性化的操作界面,方便快捷教导操作模式。32K彩色触摸屏人机界面,操作简单方便,可存储100种工艺程序。
3、三轴AC伺服马达驱动,PLC控制,高精密控制系统,实现高速取出动作,可模内任意点待机,模外多点置物,位置控制精准,运行速度快而稳。
4、外接周边设备,提供多个预留输出。每个预留输出接点可搭配周边辅机设备;组成全自动化控制系统。
5、横走部分采用优质钢结构框架;臂部分采用优质铝合金型材,双截倍速机构;采用优质直线导轨、优质同步带、优质齿轮齿条传动。刚性好、速度快、定位精确,满足低空间厂房需求。
6、采用SMC气动元件,德国优质电缆,日本优质伺服控制系统,性能稳定,操作便捷。
7、具备连锁保护功能,有效实现急停保护、安全门保护、模内取物安全锁模连锁保护。
8、产品吸、夹、抱功能。
