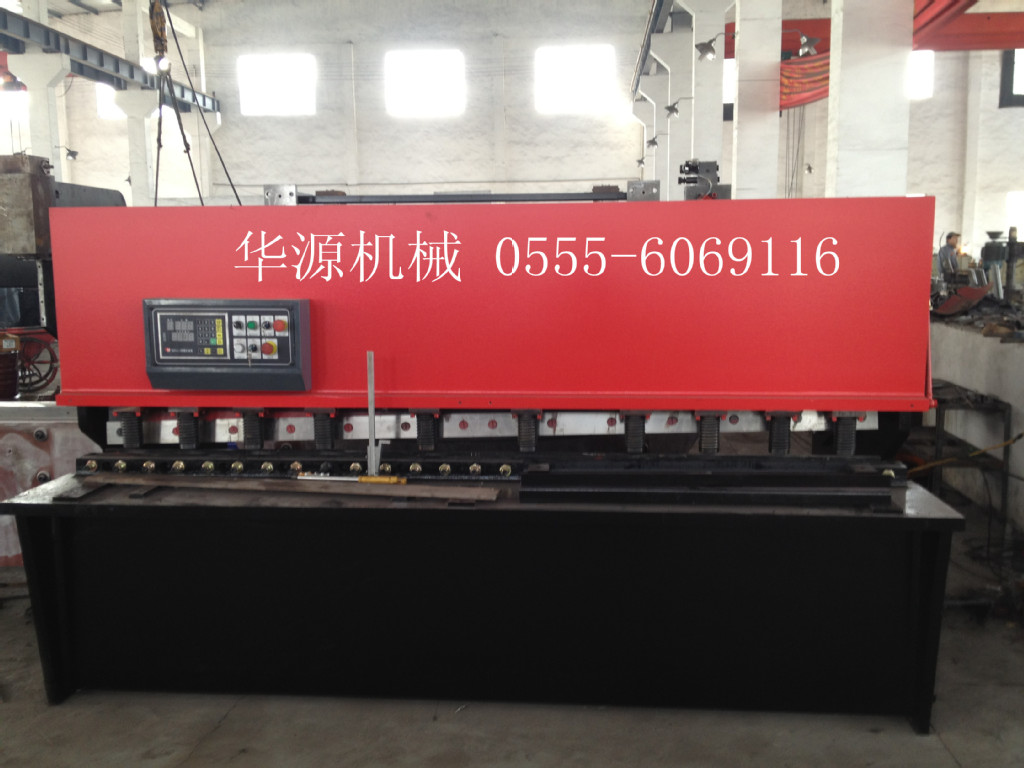

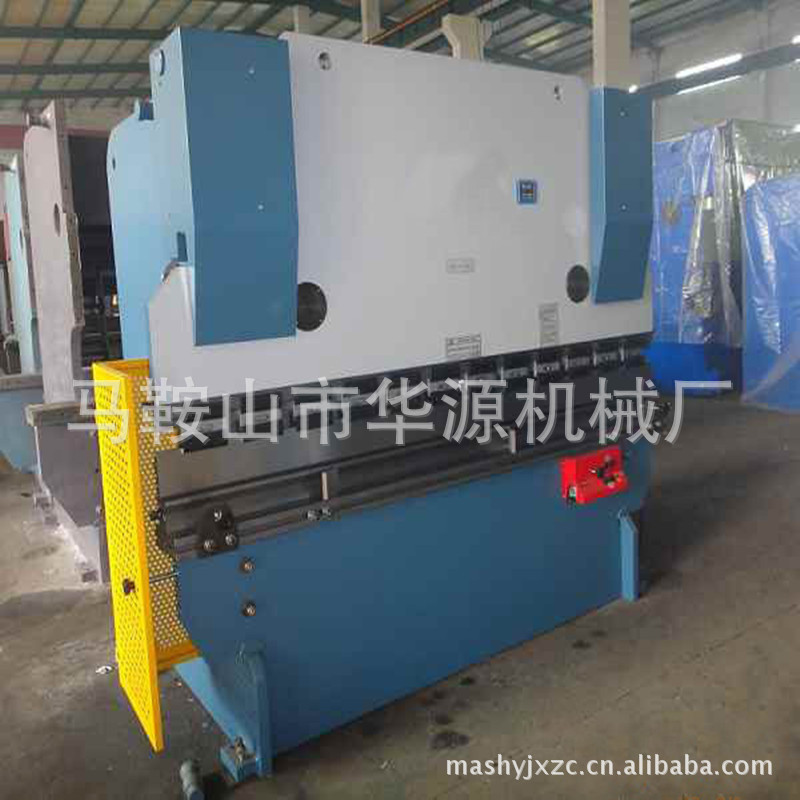

数控剪板机
性能特点:强迫定位准确,蜗轮蜗杆传动,光杆丝杆同心,无噪音结构与特点:采用钢板焊结构,液压传动,蓄能器回程,操作方便,性能可靠,外形美观
名词定义
中文名称:剪板 机
英文名称:shear machine ,plate shear ge Tafelschere
剪板机用一个刀片相对另一刀片作往复直线运动剪切板材的机器。剪板机属于锻压机械中的一种,主要作用就是金属加工行业。产品广泛适用于:航空、轻工、冶金、化工、建筑、船舶、汽车、电力、电器、装潢等行业提供所需的专用机械和成套设备。
中文名称:数控剪板机
性能特点:
华源数控液压摆式剪板机是液压传动,摆式结构,数控控制,能够满足钢板送料和剪切的加工要求,工作平稳可靠。
QC12K系列数控液压摆式剪板机机床主体由机架,刀架、压料装置、防护、前送料、前托料、直角挡尺、后档料装置、刀片间隙无级调节装置、液压系统、电器系统组成。机架由工作台、左右立柱、油箱等件组成。整体框架结构,布局合理。
QC12K系列数控液压摆式剪板机机架、刀架、均采用钢板焊接结构,焊后退火处理;其主要孔和结合面采用大型金切机床一次装夹加工,由完善的工艺方法保证制造精度。液压传动,摆式结构,数控控制,能够满足钢板送料和剪切的加工要求,工作平稳可靠。
QC12K系列数控液压摆式剪板机采用氮气缸回程平稳快速,压脚采用液压夹紧,压脚前防护栅,易于观察剪切过程。
数控剪板机
配置说明

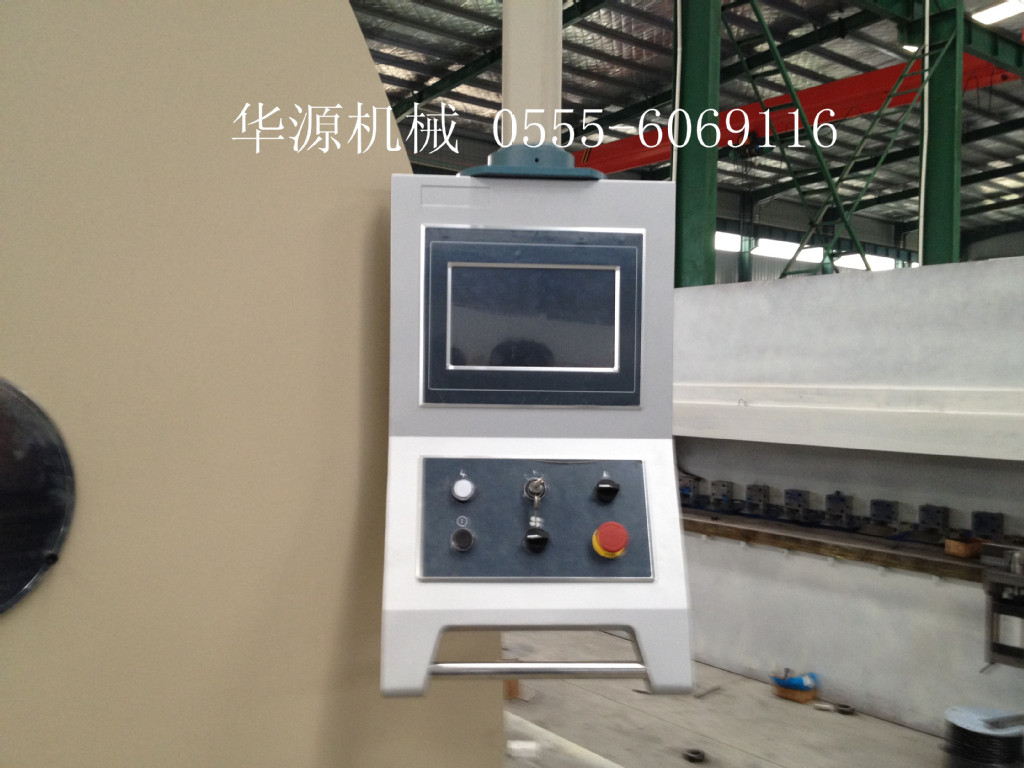

1:配MD20或E20+变频数控装置--高分辨率9英寸图像显示
1) 控制轴数 (单轴)
X轴 ――后挡料前后运动(伺服电机)
2) 香港三元MD20-AB数控系统或荷兰DELEM--E20+变频数控
液晶显示
全部用数字输入
数控精度为0.005mm
自动退让功能,单向定位功能
100个程序,每个程序有20个工步,可重复循环9999次
有到数提示功能
对任一工步可执行单步运行,快速慢速功能
可设定前后限位的数值
断电记忆,数据不会丢失
2:机器为标准一轴控制(X轴控制后档料运动-分辨率0.01mm),
XY双轴伺服电机可有效提高后档料自动控制精度
3:机器采用机械式扭力同步,
4:配正泰或西门子低压电器,
5:配变频器控制电机运动,
6:配进口密封圈,
7:配滚珠杆及光杆控制后档料运动,
8:配前托料架
1.键盘控制视角高反差液晶显示
2.一个数控轴控制后挡料(X轴分辨率0.1)
3.三个模拟轴控制刀片间隙、剪切长度、上死点和剪切角控后挡料系统E20数控系统
4.五个数字辅助功能及剪切过程中后挡料退让
5.可以为客户要求配置不同型号摆式剪板机CNC数
6.公英制转换,多种语言文字供选择
7.任选串行接口(RS232或RS422)
8.综合测试监控器
液压摆式剪板机由于是圆弧运动,而圆弧刀片制作又相当困难,一般是用刀片之后做垫铁补偿,所以所得出的间隙并不精确,剪出来的板料也不是很理想,因为是弧形运动,其刀片也不能做成矩形,而应做成锐角,所以刀片的受力情况也不理想,刀片损伤也较厉害。
产品特性
1、机器为全钢焊接机构,液压上传动,振动消除应力,机器强度高、刚性好。液压摆式剪板机是通过采用主油缸(固定在墙板上)做向下剪切运动、氮气缸回程,因此简化液压系统、运行更稳定。摆式剪板机的上刀架在剪切过程中绕一固定轴线作圆弧摆动,通过杠杆作用,
支点受力小,可提高剪切刃寿命、机器寿命,整机结构紧凑,并能无极调节上刀架的行程量,大大提高工作效率。
2、数控系统功能(荷兰 Delem):全中文显示,便于操作。后挡料装置为机动块调整,具有单向和双向定位功能,能有效消除丝杠间隙,具有退让选料功能,避免挡料装置与工件的干涉,减少磨损,提高定位精度,具有自动或手动搜索参考点功能。具有断电位置记忆功能,对参数、位置及程序进行现场保护。具有多步加工编程功能,可实现多步动运行,完成多工步零件一次性加工,提高生产效率。
3、采用防护栅与电器箱联锁人生安全保护装置。
4、采用先进的集成式液压系统,可靠性好
操作规程
禁止超负荷使用剪板机,不得剪切淬了火的钢、高碳钢、合金工具钢、铸铁及脆性材料。
· 按照说明说检查设备,做好开车准备。电动机不准带负荷启动,开车前应将离合器脱开。
· 开车前用手扳动皮带轮转几次,观察刀片运动有无阻碍,再开空车检验正常后才能开始剪料,禁止突然启动。
· 经常检查拉杆有无失灵,螺丝有无松动。
· 送料时要严格注意手指安全,不能将手指垫在板料下送料或将手指送入刃口,严禁多人同时操作一台机床,要严格一人一机,机床后不准站人接料。
· 刀片必须保持锋利,切薄板时刀片必须紧贴,上下刀片需要保持平行,刀片间的间隙不得大于板料的三分之一。
· 调整或清理机床前必须先停车。
· 对刀后需要做用手扳车的实验和开空车检验。
·工作台上不得放置其它物品。
使用说明
剪板机在使用过程中可能产生如下的情况:
开动剪板机机器作空转若干循环,确保在正常情况下,试剪不同厚度板料,由薄至厚。确保用户熟悉剪板机性能。
试剪时不同板厚时必须调对不同刀片间隙。若不调对相应的刀片间隙,则影响刀片耐用度。
3剪板机在剪切过程中打开压力表开关,观察油路压力值,剪12mm板时压力应小于20MPa。此远程调压阀No9,出厂时压力调定20—22MPa,用户必须遵守此规定,不得为剪超规定材料面提高压力,造成机器损坏。
操作时声音平衡。剪板机如有杂音,应停车检查。
5剪板机操作时油箱提高温度<60度 超过时关机休息。
剪板机在使用过程中可能产生如下的情况
确保在正常情况下,开动剪板机机器作空转若干循环。试剪不同厚度板料,由薄至厚。确保用户熟悉剪板机性能。
适用机型:QAN-Q11-31000234322Q11-31800Q11CHEARSS-32500Q11-41200JBJSS1-43000Q11-61500Q11-61800Q11-62500Q11-6.32000SG-132500Q11-132500SCTP163150Q11-2002000H481AQ12y-324000
一、认真执行《锻压设备通有操作规程》有关规定。
二、认真执行下述有关补充规定:
一)工作前认真作到
应先用人工盘车一个工作行程,1作空运转试车前。确认正常后才能开动设备。
压力应符合要求。打开放气阀将系统中的空气放掉。2有液压装置的设备、检查储油箱油量应充足。启动油泵后检查阀门、管路是否有泄漏现象。
二)工作中认真做到
不准修剪毛边板料的边缘,1不准剪切叠合板料。不准剪切压不紧的狭窄板料和短料。
但不得大于板最的1/30刀板应紧固牢靠,2刀板间的间隙应根据板料的厚度来调正。上、下刀板面保持平行,调正后应用人工盘车检验,以免发生意外。
如刃口变钝或有崩裂现象,3刀板刃口应保持锋利。应及时更换。
压料装置应牢牢地压紧板料,4剪切时。不准在压不紧的状态下进行剪切。
除节流伐外其他液压阀门不准私自调正。5有液压装置的设备。
应根据《板料极限强度与板厚关系曲线图》来确定。6对于Q12-324000液压摆式剪板机剪切板料的厚度。
三)工作后应将上刀板落在最下位置上
工作原理剪板机剪切后应能保证被剪板料剪切面的直线度和平行度要求,并尽量减少板材扭曲,以获得高质量的工
件。剪板机的上刀片固定在刀架上,下刀片固定在工作台上。工作台上安装有托料球,以便于板料的在上面滑动时不被划伤。后挡料用于板料定位,位置由电机进行调节。压料缸用于压紧板料,以防止板料在剪切时移动。护栏是安全装置,以防止发生工伤事故。回程一般靠氮气,速度快,冲击小。
