圆盘造粒机概述:
该系列圆盘造粒机,造粒盘盘角采用整体圆弧结构,成粒率可达93%以上,造粒盘设有三个出料口,便于间断生产作业,大大降低了劳动强度,提高了劳动效率。减速机与电动机采用柔性皮带传动,起动平稳,坚固耐用,永不变形。加厚、加重、坚固的底座设计,不需要地脚螺栓固定,动转平稳,造粒机主齿轮采用高频淬火,使用寿命增加1倍。造粒面盘内衬高强度玻璃钢,防腐耐用。本面有造料均匀,成粒率高。运转平稳,设备坚固耐用,使用寿命长等优点,深受用户好评,是广大用户选择的理想产品,该项产品还得到了河南省农业厅土肥站农业技术开发研究所的认可,是国家环境保护使用技术推广项目。
圆盘造粒机工作原理:
该系列产品其工作原理是:由主电机驱动皮带轮和皮带,通过减速机传动小齿轮。小齿轮与固定在盘底的大齿轮是对开式,它们相互齿合,相向工作。大齿轮则通过专业设计的锥孔安装在固定于机架调节盘上的造粒盘后,经造粒盘的不断旋转,再加上喷雾装置,使物料均匀的粘合在一起,造成圆球状,另外在造粒盘中上部设计了自动清料系统,防止物料粘壁,从而大大提高了本机的使用寿命,随着电动机连续转动,物料不断进入,方能实现大批量生产,以达到用户须要。
圆盘造粒机机构概述:
整机可分为五大部位:
1、机架部位:由于整个集体转动部分和转动部分都由机架支撑,受力较大。因此,该机机架部分均采用GB/T707-1988标准加厚槽钢焊接而成,并通过严格的质量认证和特定的工艺要求,以达到本机所使用的目的。
2、传动架、造粒盘调节部位:整合机器最重要的是造粒盘,而造粒盘的整个重心则安装于调节部分上,因此,我公司专门采用了中碳钢板和槽钢焊接而成。并通过严格的质量控制和特定的工艺要求,以达到本机所使用的目的。

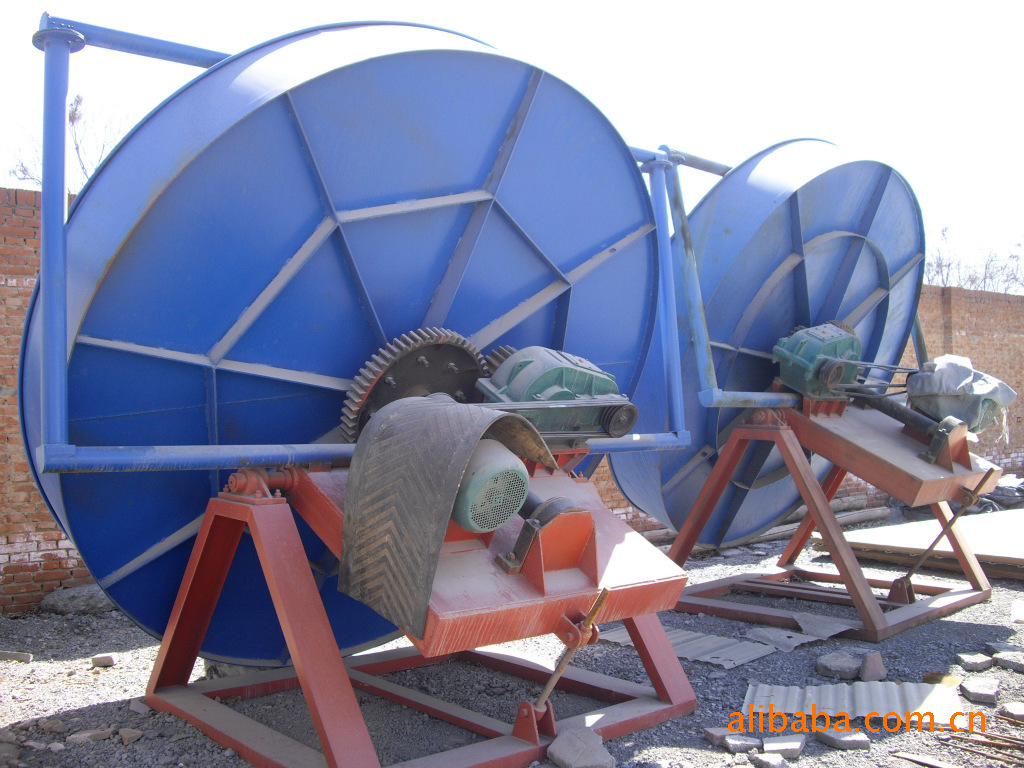

3、传动部分:整台机器,传动部分尤为重要,整机的工作都由此而行。安装于传动调节架上的主电机和减速机无选购国家ISO免检产品,质量可靠,电动机带动皮带轮、三角带、减速机、小齿轮,由小齿轮转动造粒盘上的大齿轮,使造粒盘工作,另外大、小齿轮均采用了高频淬火,使用寿命是原有2倍,整个造粒盘则固定在安装于调节盘上的一根物制主轴上,轴头连接部分采用锥度配合,设计更合理。

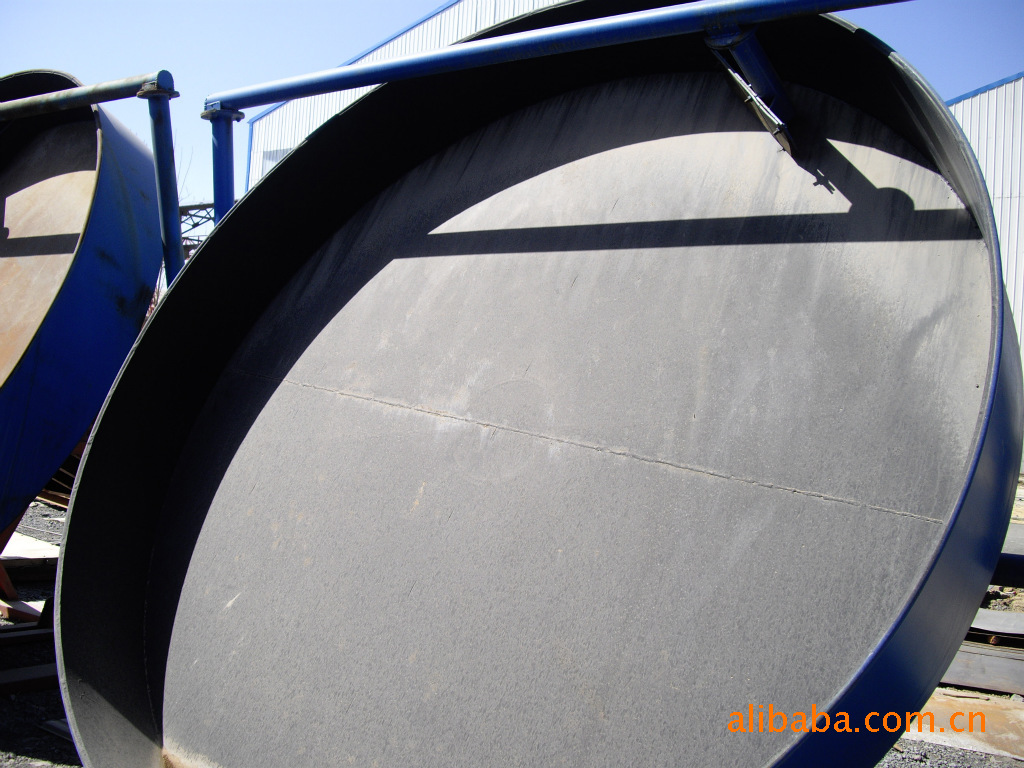

4、造粒园盘:该机造粒园盘盘角采用整机圆弧结构,成利率可达93%以上,造粒盘设有三个出料口,便于间断生产作业,大大降低了劳动强度,提高了劳动效率。造粒盘盘底采用多条辐射钢板加强,坚固耐用,永不变形。
5、自动清料器:该部分安装于造粒园盘上方,成下框形,上装有自动清料板,以便在生产过程中物料的粘壁现象,大大提高了该机的使用寿命,也节省劳动力。
主要技术参数:
型号 | 造粒盘直径(mm) | 盘边高度(mm) | 容积(m3) | 转速(r/min) | 电机功率(kw) | 生产能力(t/h) |
YPZL-2500×500 | 2500 | 500 | 2.5 | 13.6 | 7.5 | 1-1.5 |
YPZL-2800×600 | 2800 | 600 | 3.7 | 13.6 | 11 | 1-2.5 |
YPZL-3000×600 | 3000 | 600 | 4.2 | 13.6 | 11 | 2-3 |
YPZL-3200×600 | 3200 | 600 | 4.8 | 13.6 | 11 | 2-3.5 |
YPZL-3600×600 | 3600 | 600 | 6.1 | 11.3 | 15 | 3-5 |
圆盘造粒机安装与调试:
1、 安装:
本系列园盘造粒机出厂时主要有以下部件:
1) 圆盘造粒机主体。主体包括机架、调节、传动架和造粒圆盘等结构。
2) 主减速机一台,输入轴装有皮带轮,输出轴装有小齿轮一件。
3) 主电机一台,装有皮带轮一件。
4) 支撑造粒圆盘装置:包括主轴一件,滚子轴承2件,轴承座2件。
5) 附件:三角带、地角螺栓。
用户订货时,按本厂或自行设计的工艺流程图,筑好基础,基础上预留地角螺栓。基础打成后应在完全凝固后方可安装机器。
2、 调车
1) 检查各部位是否在运输和保管过程中有损坏现象,如有应及时排除。
2) 检查各润滑部位是否润滑良好,并加足润滑油,拧紧固件。
3) 各部位检查无问题,然后要进行空试,当确认空度运转良好,方可进行使用。
4) 本机为顺时针旋转,按成球效果及产量要求,相应调整造粒盘倾斜角度和盘边角度。
5) 圆盘造粒机的加料管尽可能随造粒机倾斜度改变而用相应的移动。
圆盘造粒机润滑指示:
1、 减速机在使用前必须加齿轮油,方可进行生产使用,此后每4个月更换一次。
2、 主轴轴承座内每3个月更换一次。
3、 传动齿轮外每班加一次干黄油。
圆盘造粒机易损件清单:
1、 滚动轴承(318、7318各一个)
2、 清料器刮刀刀片
3、 大小传动齿轮
4、 主电机三角带(B2700三根)
5、 主轴
6、 调节丝杆
圆盘造粒机说明:
本系列圆盘造粒机除提供相关基础图外,不供其他图纸,可应用户要求制作备件,若需备件者可提前订购。
欢迎广大用户将圆盘造粒机的使用情况及时反馈给我们,并提供您宝贵的意见
