| 概述 |
NHR-3100系列单相电量表采用工业级元器件，所有与外界的连接都做了电气隔离，内置抗雷击保护电路和电源滤波器。专业的EMC设计，对装置输入电源、模拟和数字电源进行实时的监测，保证了其运行的可靠性。适用于成套智能配电柜、智能箱变的数据采集。
 五位LED数码显示。
可直接采集交流电压、电流信号，可测量有功功率、无功功率、视在功率、功率因数、工频周波及有功电能、无功电能、总电能。
具有模拟量输出、通讯输出和累积电能脉冲输出功能可选。
具有上下限报警报警功能，带LED报警灯指示。
支持RS485、RS232串行接口，采用标准MODBUS RTU通讯协议。
具备多种外形尺寸及样式供用户选择。 |
| |
| 主要功能参数 |
| 测量参数 | 测量范围 | 测量误差 | 分辨力 | 过载 | | 电压 | 0.0～500.0V/AC | ±（0.4%读数+0.1%量程） | 0.1V | 120% | | 电流 | 0.01～5A/AC | ±（0.4%读数+0.1%量程） | 0.001A | 120% | | 有功功率 | U*I*COSΦ | PF=1.0；
±（0.4%读数+0.1%量程） | 0.1W | | | 有功电能 | 99999 MWh | 0.1Wh | | | 无功功率 | U*I*SINΦ | PF=0.0；
±（0.8%读数+0.1%量程） | 0.1Var | | | 无功电能 | 99999 MVarh | 0.1Varh | | | 视在功率 | U*I | ±（0.4%读数+0.1%量程） | 0.1VA | | | 视在电能 | 99999 MVAh | 0.1VAh | | | 功率因数 | 0.000～1.000 | ±0.02 | 0.001 | | | 工频周波 | 45～65 Hz | ±0.05Hz | 0.01Hz | |
|
| |
| 仪表面板 |
|
|

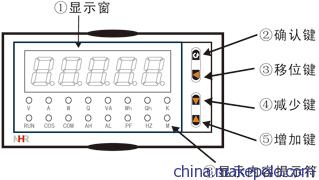

| | | 160*80mm（A型） | 96*96mm（C型） | 96*48mm（D型） |
|
|
|
| |
| 仪表接线图 |

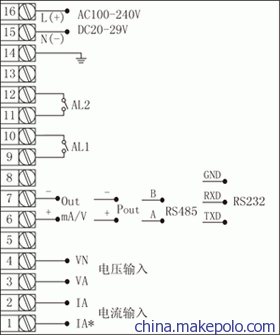

仪表总接线图
仪表各输入方式接线说明

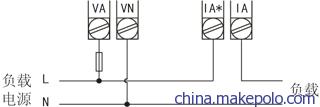

1-1、单相两线系统，采用无PT，无CT方式的接线图

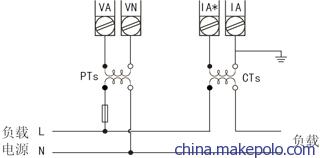

1-2、单相两线系统，采用1PT，1CT方式的接线图
1-3、单相两线系统，采用无PT，1CT方式的接线图
|
|
| 仪表选型 |
NHR-3100□-□-□/□-□
① ② ③ ④ ⑤ |
| ①规格尺寸 | ②输入类型 | | 代码 | 宽*高*深 | 代码 | 测量类型 | A
C
D | 160*80*130mm
96*96*130mm
96*48*130mm | I
V
W
Ep
E3P
War
Eq
VA
Es
COS
Hz | 交流电流
交流电压
有功功率
有功电能
三相有功平衡功率
无功功率
无功电能
视在功率
视在电能
功率因数
工频周波 | | ③输出类型 | | 代码 | 输出类型（负载电阻RL） | X
0
1
2
3
4
D1
D2
PO
8 | 无输出
4-20mA（RL≤600Ω）
1-5V（RL≥250KΩ）
0-10mA（RL≤1.2KΩ）
0-5V（RL≥250KΩ）
0-20mA（RL≤600Ω）
RS485通讯
RS232通讯
累积脉冲输出
特殊规格 | | ④报警输出 | ⑤供电电源 | | 代码 | 报警路数 | 代码 | 电压范围 | X
2 | 无输出
2限报警 | A
D | AC100～240V （50/60Hz）
DC20～29V |
|
| 备注： |
在写型号时必须完整，没有选到的功能项不能省略，必须用“X”补上。
型号举例：NHR-3100A-W-0/2-A |
