HD-S3200系列交流电压/电流表
■ 概述
HD-S3200系列交流电压/电流表为新 一代可编程智能仪表，它采用大规模集成电路，应用数字采样技术，对单相电气线路中的电压、电流进行实时测量、显示和控制，并通过RS485接口或模拟量变送输出接口对被测量电量数据进行远传。产品取代了传统模拟指针式电表，具有较强的抗干扰能力、可靠性、稳定性以及较高的性价比等特点；产品操作简单，广泛应用于能源、机械、化工、轻工等行业。产品设计遵循电力仪表国标和行标GB/T22264-2008《安装式数字电测量仪表》、JB/T10736-2007《低压电动机保护器》、GB/T15576-2008《低压成套无功补偿装置》、GB/T22387-2008《剩余电流动作继电器》等标准。
★四位LED数码显示。
★可直接采集交流电压、电流信号。
★具有模拟量输出和通讯输出功能可选。
★具有上下限报警功能，带LED报警灯指示。
★支持RS485、RS232串行接口，采用标准MODBUS RTU通讯协议。
■ 测量参数
测量参数 | 测量范围 | 测量误差 | 分辨力 | 过载 |
电压 | 0.0～500.0V/AC | ±(0.2%读数+0.1%量程) | 0.1V | 持续120%；瞬时2倍/30S |
电流 | 0.03～5A/AC | ±(0.2%读数+0.1%量程) | 0.001V | 持续120%；瞬时2倍/30S |
■ 技术参数
输入 | |
输入信号 | 交流0～500V输入，500V以上由电压互感器转换为满量程为100V的电压输入 |
| 交流0～5A输入，5A以上由电流互感器转换为满量程为5A的电流输入 |
输出 | |
输出信号 | 4-20mA，0-10mA，0-20mA，1-5V，0-5V |
输出负载 | 电流型≤500Ω，电压型≥250KΩ |
报警输出 | 继电器，容量：AC220V/2A，DC24V/2A |
通讯 | MODBUS-RTU协议，RS485传输距离≤1000米；RS232传输距离≤10米；信号传输率≤9.6kbps |
电源 | |
电源 | DC20-29V，AC/DC100-240V 50/60Hz |
功耗 | ≤5W |
其它参数 | |
绝缘电阻(输入/输出/电源之间) | ≥100MΩ（500VDC时） |
绝缘强度(输入/输出/电源之间) | 1500Vrms (1 min，无火花) |
工作温度 | 0～50℃(无凝露、无结冰) |
相对湿度 | 25%～85%RH |
保存温度 | -10～60℃(无凝露、无结冰) |

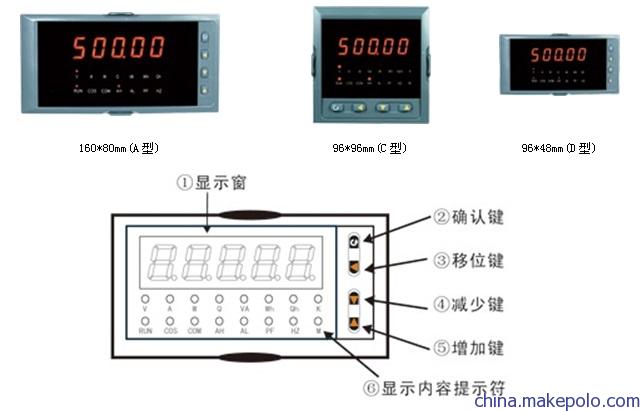

■ 仪表面板

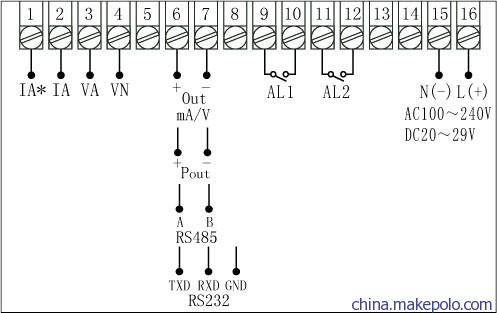

■ 仪表接线图
仪表各输入方式接线说明

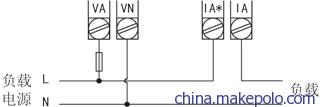

1-1、单相两线系统，采用无PT，无CT方式的接线图

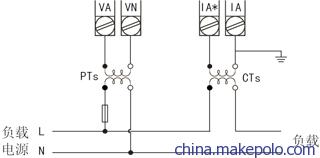

1-2、单相两线系统，采用1PT，1CT方式的接线图
符号描述
符号 | 描述 | 符号 | 描述 |
| 保险丝 |
| 保护接地 |
| 电压互感器 |
| 电流互感器 |
■ 仪表选型
HD-S3200□-□-□/□-□
① ② ③ ④ ⑤
①规格尺寸 | ③输出类型 |
代码 | 宽*高*深 | 代码 | 输出类型(负载电阻RL) |
A C D | 160*80*142mm 96*96*142mm 96*48*142mm | X 0 1 2 3 4 D1 D2 8 | 无输出 4-20mA(RL≤500Ω) 1-5V(RL≥250KΩ) 0-10mA(RL≤1KΩ) 0-5V(RL≥250KΩ) 0-20mA(RL≤500Ω) RS485通讯(Modbus
RTU) RS232通讯(Modbus
RTU) 特殊规格 |
②输入类型 |
代码 | 测量类型 |
I V | 交流电流(0.03-5.00A) 交流电压(0.0-500.0V) |
④报警输出 | ⑤供电电源 |
代码 | 报警限数 | 代码 | 供电范围 |
X 2 | 无输出 2限报警 | A D | AC/DC100～240V（50/60Hz） DC20～29V |
| | | | | |
备注：在写型号时必须完整，没有选到的功能项不能省略，必须用“X”补上；
电流输出与电压输出之间是不可切换的，需通过更改硬件完成，订货时请注明清楚。
型号举例：HD-S3200A-I-0/2-A。
HD-S3200C-V-D1/2-A
