PVC管件蝴蝶斑、维卡低、耐候性差解决方案
一、PVC注塑管件常见问题
PVC注塑管件表面有蝴蝶斑、维卡低、耐候性差
二、原因分析
PVC混合料流动性差，在注塑时，不易注满，导致蝴蝶斑；加入DOP能够改善熔体流动性，但熔体强度降低，注塑时在注口处易熔体破裂，也会导致蝴蝶斑生成，
DOP分子量过低，呈液体状态，导致制品的维卡低
DOP易析出，在制品表面能够粘附空气中的微生物及灰尘，导致制品变色，耐候性变差。
三、解决表面有蝴蝶斑、维卡低、耐候性差方案
使用塑化快，熔体强度高、流动性好、与PVC相容性好分子量的大注塑管件专用料HLM-401Z替代DOP+ACR
四、实验内容
1.配方设计
基料 | 原始配方 | 日科调试 |
| | |
PVC(SG-7) | 100 | 100 |
轻质碳酸钙钙粉 | 25 | 25 |
复合钙锌稳定剂 | 5.8 | 5.8 |
PE蜡（熔点105-110℃） | 1.0 | 1.0 |
石蜡（熔点65℃） | 0.5 | 0.5 |
硬脂酸 | 0.5 | 0.5 |
钛白粉 | 1.5 | 1.5 |
ACR | 4.0 | / |
DOP | 4.0 | / |
HLM-401Z | / | 6.8 |

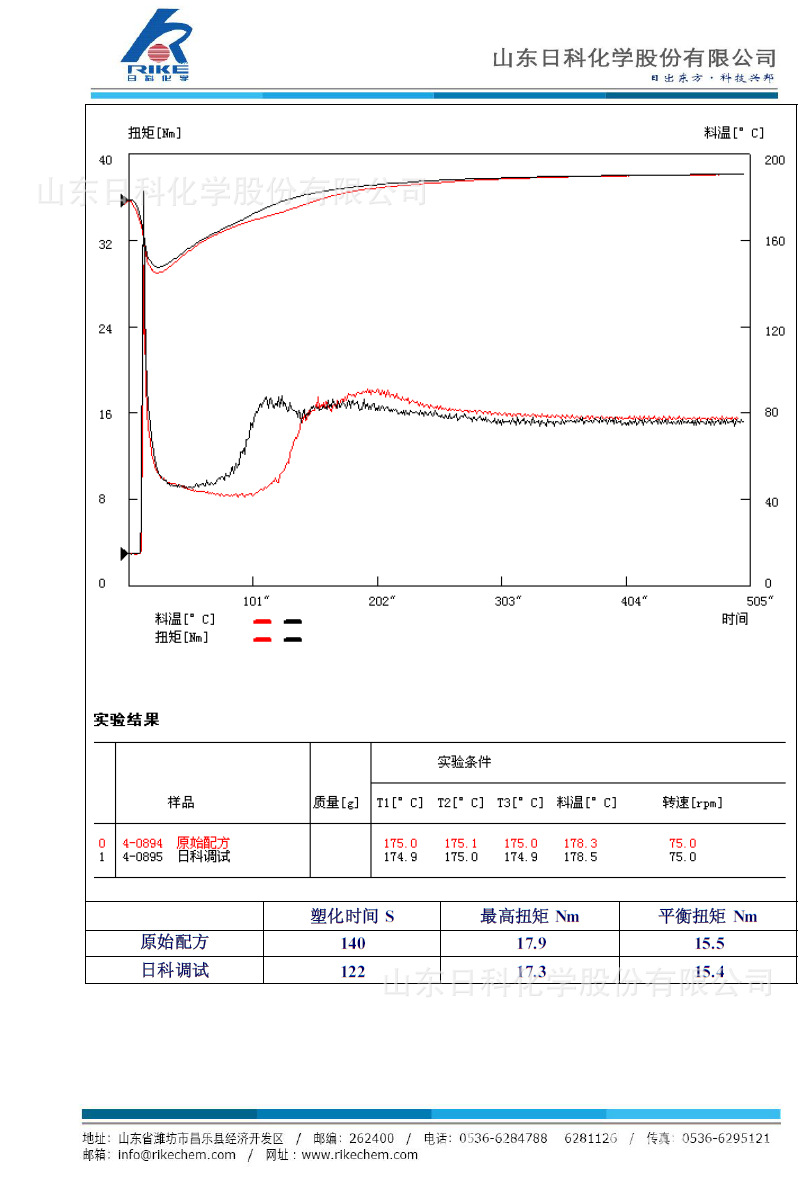

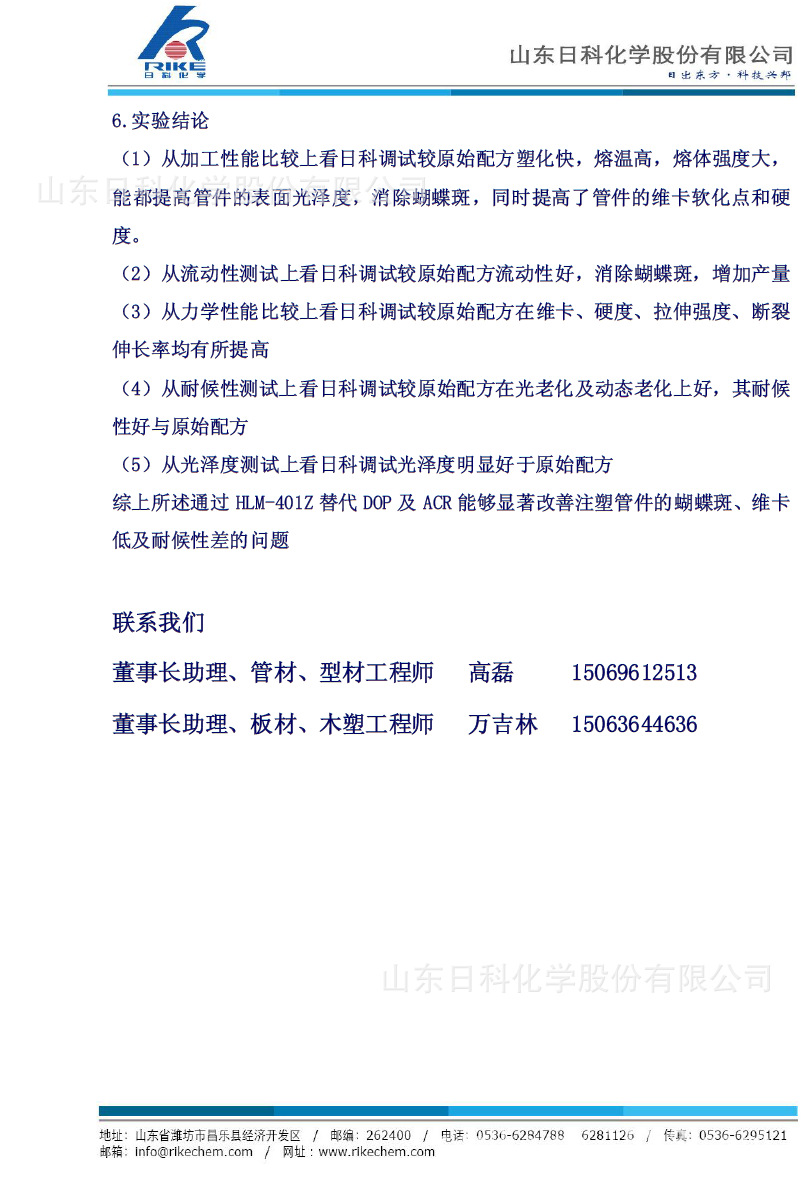

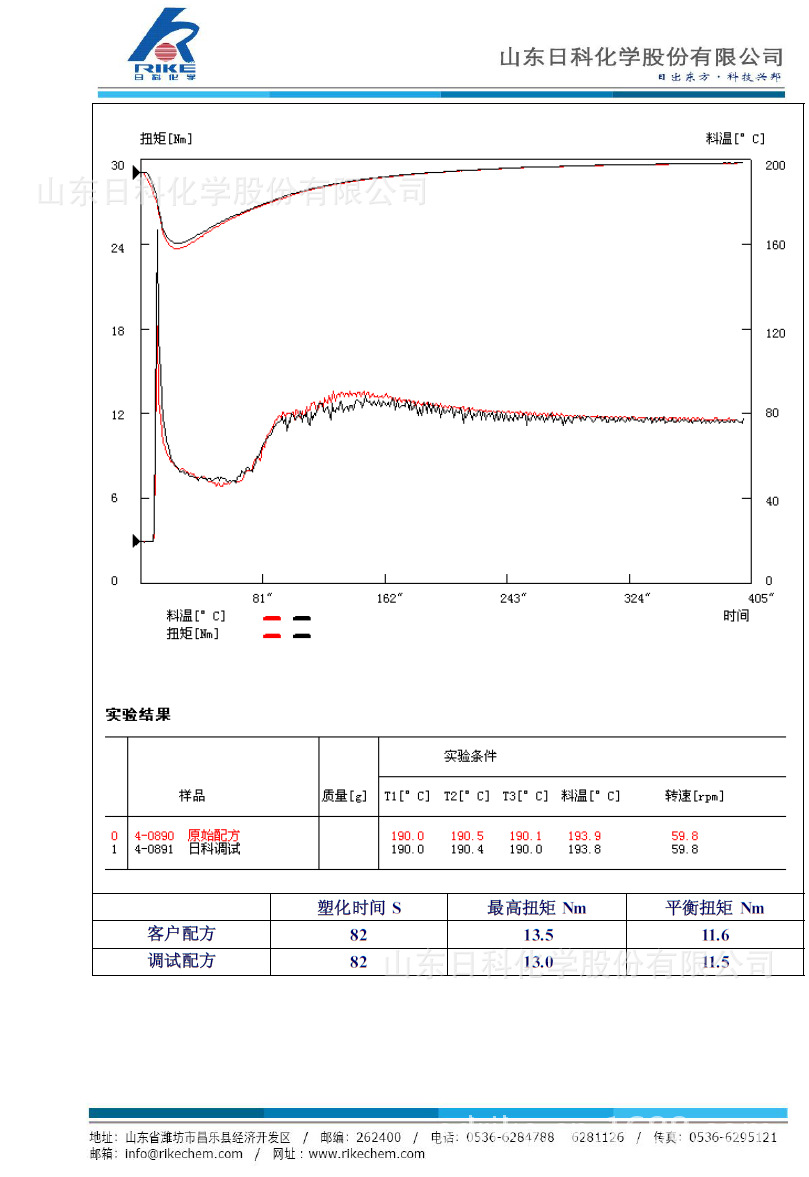

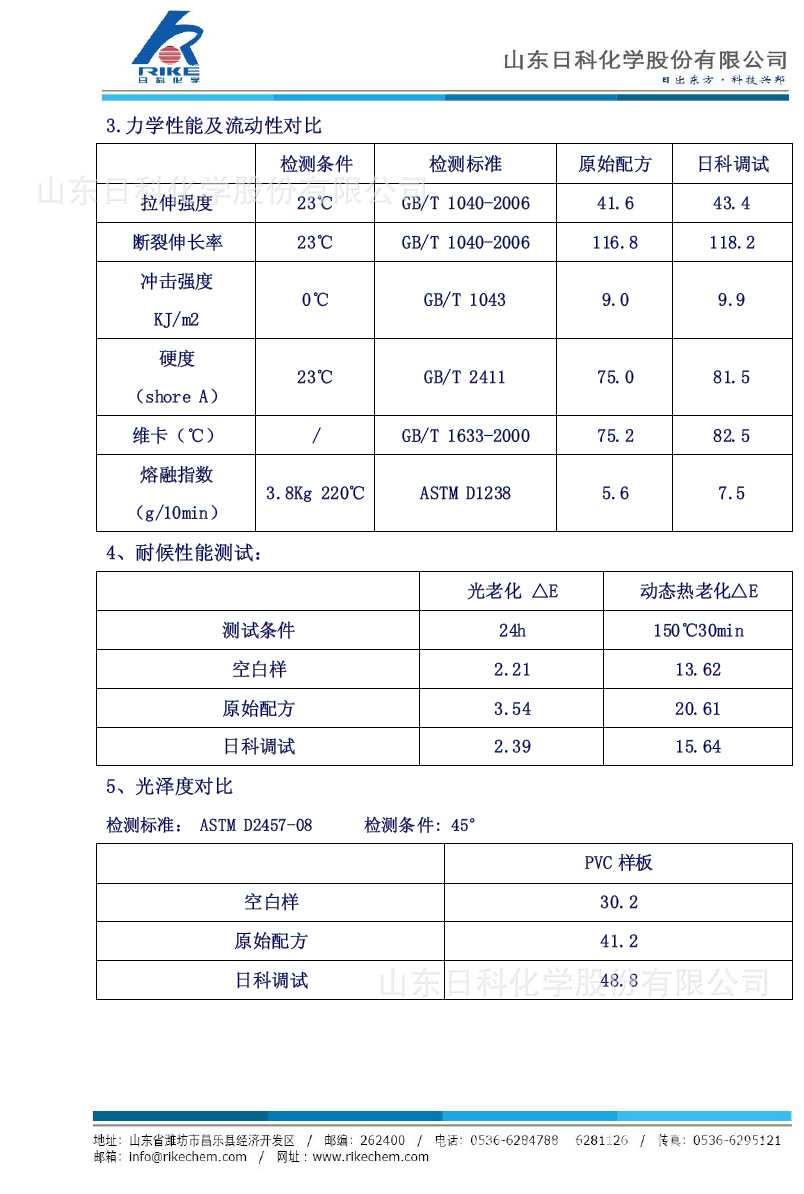

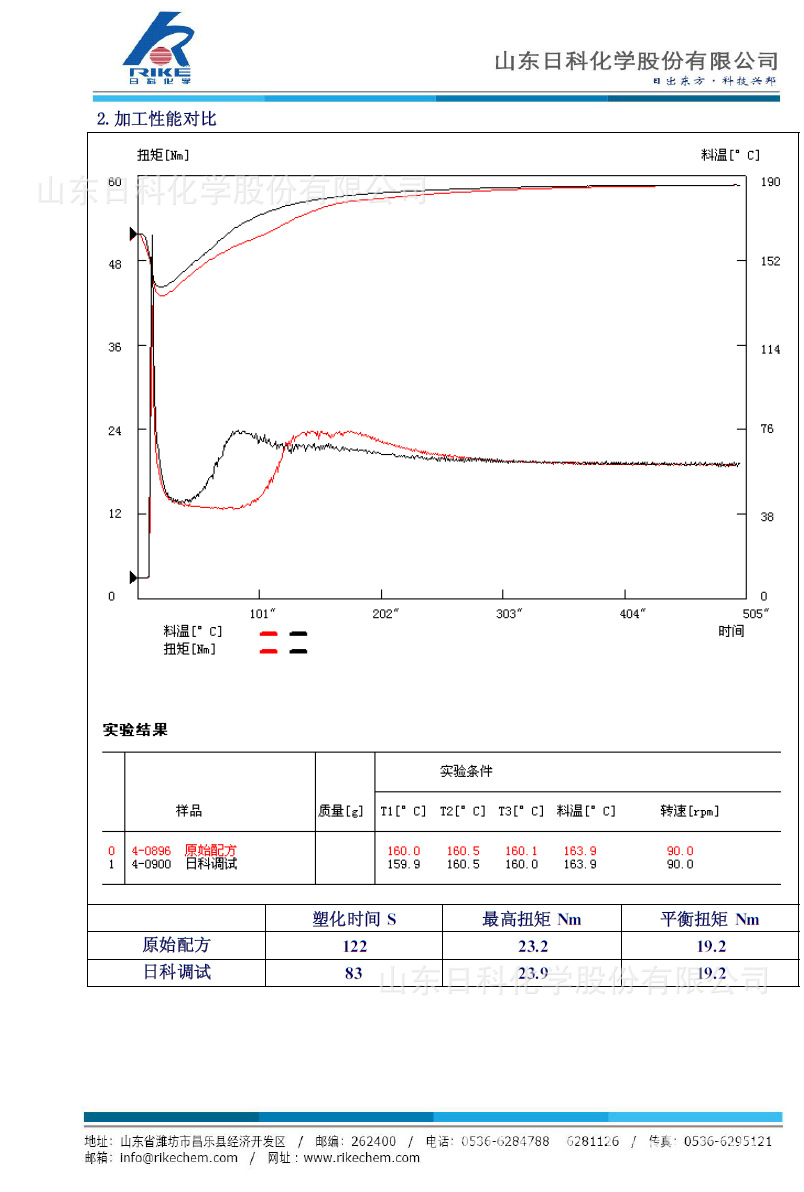

一、PVC注塑管件常见问题
PVC注塑管件表面有蝴蝶斑、维卡低、耐候性差
二、原因分析
PVC混合料流动性差，在注塑时，不易注满，导致蝴蝶斑；加入DOP能够改善熔体流动性，但熔体强度降低，注塑时在注口处易熔体破裂，也会导致蝴蝶斑生成，
DOP分子量过低，呈液体状态，导致制品的维卡低
DOP易析出，在制品表面能够粘附空气中的微生物及灰尘，导致制品变色，耐候性变差。
三、解决表面有蝴蝶斑、维卡低、耐候性差方案
使用塑化快，熔体强度高、流动性好、与PVC相容性好分子量的大注塑管件专用料HLM-401Z替代DOP+ACR
四、实验内容
1.配方设计
基料 | 原始配方 | 日科调试 |
| | |
PVC(SG-7) | 100 | 100 |
轻质碳酸钙钙粉 | 25 | 25 |
复合钙锌稳定剂 | 5.8 | 5.8 |
PE蜡（熔点105-110℃） | 1.0 | 1.0 |
石蜡（熔点65℃） | 0.5 | 0.5 |
硬脂酸 | 0.5 | 0.5 |
钛白粉 | 1.5 | 1.5 |
ACR | 4.0 | / |
DOP | 4.0 | / |
HLM-401Z | / | 6.8 |
