一、机床简介

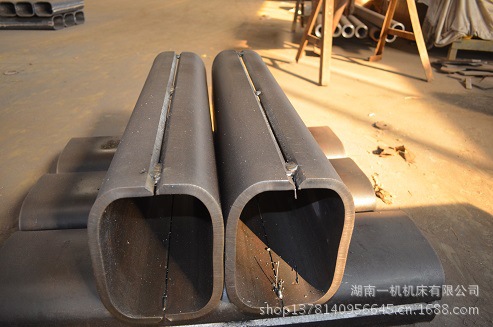

本机利用滚剪原理，对钢板边缘进行滚剪倒角加工。主要用于Q235钢板、16Mn钢板和不锈钢板等多种钢板在焊接前拼缝打坡口，加工后的坡口尺寸准确，表面整洁。

 本机同气割开坡口的方法相比，能耗低（仅一台4KW的电机）、速度快（为气割的三倍以上），且不需要清理毛刺。同刨边机、龙门刨等其它切削设备相比，价格低廉，占地面积小。由于基本不需要装夹，所以使用方便，效率高，且不受工件长度和宽度的限制（配以辅助料架）。本机用于平钢板倒角打坡口，综合效果优于其它设备，是当今国内钢板焊接前打坡口的理想设备。

二、机床性能

外形尺寸：（长*宽*高 单位：mm）1240*940*1500

电机型号：Y112M-4,4kw,1440r/min

主轴转速：7.7 r/min

滚刀直径：￠200mm

三、机床安装

  本机如果用于滚剪宽大的钢板时，需要安装4个M16的地脚螺钉（见封面）。如果滚剪钢板的宽度小于300mm时，可不用地脚螺钉。

本机电气部分具有正转起动、正转停止、反转点动三个功能按键及指示灯。主轴的正转旋转方向为面对机器时，主轴刀片逆时针转动。

本机在出厂之前均已经过整机调试。安装时，只需按通主电源（3L+N）即可。开启前注意观察刀具是否与其它东西相碰，若无即可空车试运行，如果方向正确，可投入使用。

对于较宽大、沉重的工件，可根据具体情况在本机两端加设专用架子，用于

放置工件，架子上应装有滚轮，使工件能滑动，否则容易损坏主轴刀具。如下图：
