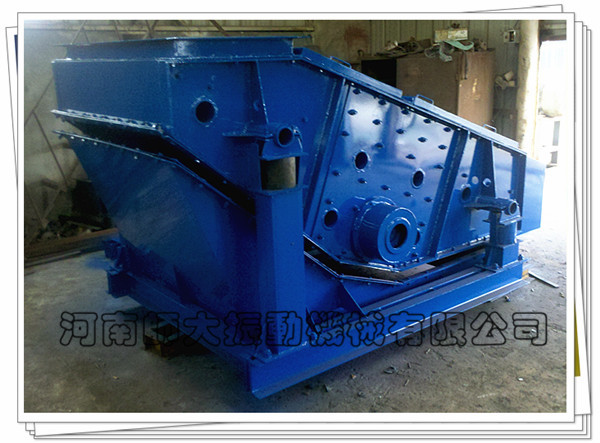

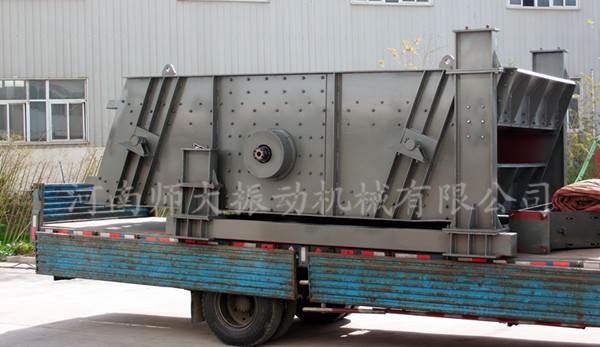

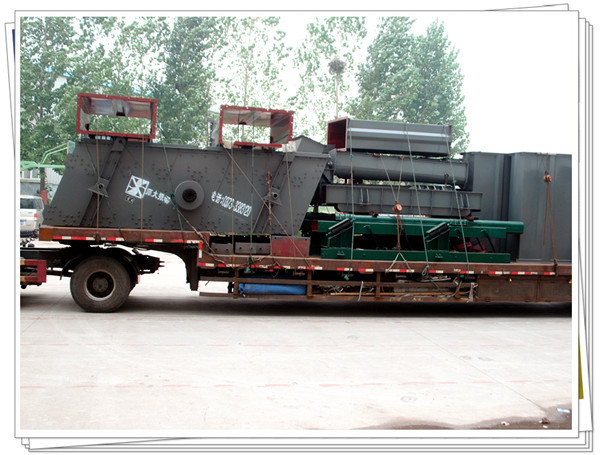

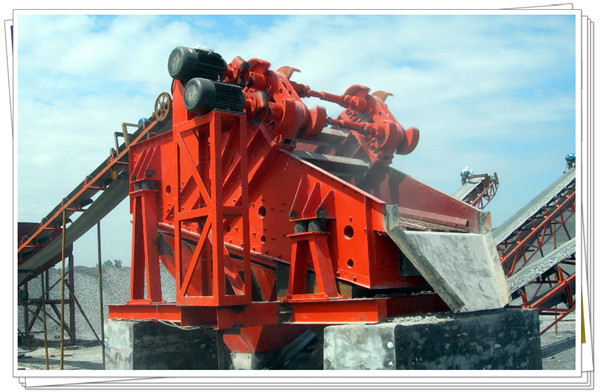

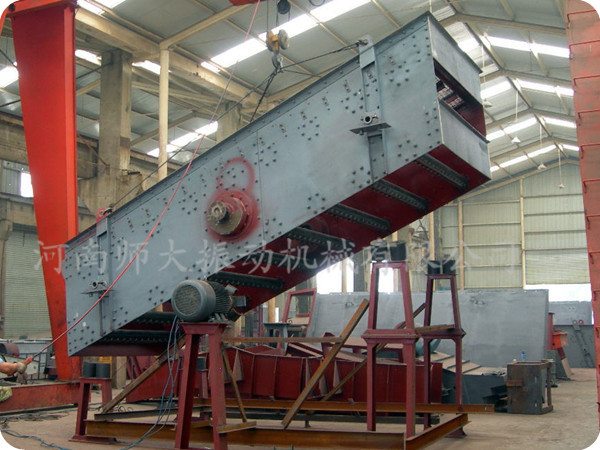

原煤分级专用筛简介
原煤分级专用筛,是我厂根据目前市场用户需要,吸取国内外圆振筛和直线筛先进技术最新研制开发的经典型新产品,其振动参数均优于各种老师分级筛设备。该系列筛机的筛箱运动轨迹根据处理能力和分级层数不同分圆振动和直线振动(均采用块偏心振动器),适用于煤矿矿井口原煤,港口块煤,选煤厂,火电厂,露天原料料场以及各种湿,粘难筛煤种的分级。
原煤分级筛是Yk型轴偏心圆振动筛的更新换代产品。该系列筛机系我公司根据国内外振动机械的研发和应用水平、引进德国、日本等国同行业先进技术、结合我国实际运行环境充分优化而设计的新型高效振动筛。





原煤分级筛产品优点
1. 激振器采用块偏心形式,不仅使激振器偏心质量单重激振力增大,而且激振力可随机调控,便于模块化设计和使用;
2. 筛机结构趋于简化,有利于提高设备的制造工艺水平和装配精度;
3. 采用十字轴万向节传动轴或橡胶联轴节等柔性联接,运转平稳;
4. 筛机筛分效率更高、处理量更大、使用周期和整机使用寿命更长;
5. 设备维修保养简单方便,整机运行效益明显提高。
原煤分级筛主要技术参数:
型号 | 筛面面积(m²) | 筛面倾角(°) | 筛孔尺寸(mm) | 筛网结构 | 给料粒度(mm) | 处理量(t/h) | 振次(min¯¹) | 双振幅(mm) | 功率(kw) | 单支点动负荷(N) | 单支点动负荷(N) | 重量(kg) |
YA1236 | 4.3 | 20 | 6~50 | 编织 | ≤200 | 75~245 | 845 | 9.5 | 11 | ±802 | ±4008 | 4880 |
2YA1236 | 4.3 | 20 | 6~50 | 编织 | ≤200 | 75~245 | 845 | 9.5 | 11 | ±802 | ±4008 | 5210 |
YA1530 | 4.5 | 20 | 6~50 | 编织 | ≤200 | 80~255 | 845 | 9.5 | 11 | ±843 | ±4214 | 4500 |
YA1536 | 5.4 | 20 | 6~50 | 编织 | ≤200 | 95~310 | 845 | 9.5 | 11 | ±843 | ±4165 | 5110 |
2YA1536 | 5.4 | 20 | 6~50 | 编织 | ≤200 | 95~310 | 845 | 9.5 | 15 | ±802 | ±4008 | 5585 |
YAH1536 | 5.4 | 20 | 30~150 | 冲孔 | ≤400 | 240~660 | 755 | 11 | 11 | ±931 | ±4655 | 5600 |
2YAH1536 | 5.4 | 20 | 3~150 6~50 | 上冲孔 下编织 | ≤400 | 240~660 | 755 | 11 | 15 | ±931 | ±4655 | 5999 |
原煤分级筛选用提示
1. 原煤分级筛系YA型轴偏心圆振动筛的更新换代产品,有20个定型规格并分别有敞开型和封闭型两种结构形式。本系列振动筛有轻型和重型之分,适用不同物料粒度级别的筛分,选用时请确定电压制式及有无防爆要求;
2. 设备安装方式有支座式和吊挂式及二者搭配式等多种形式,选型时,请务必慎重考虑。
